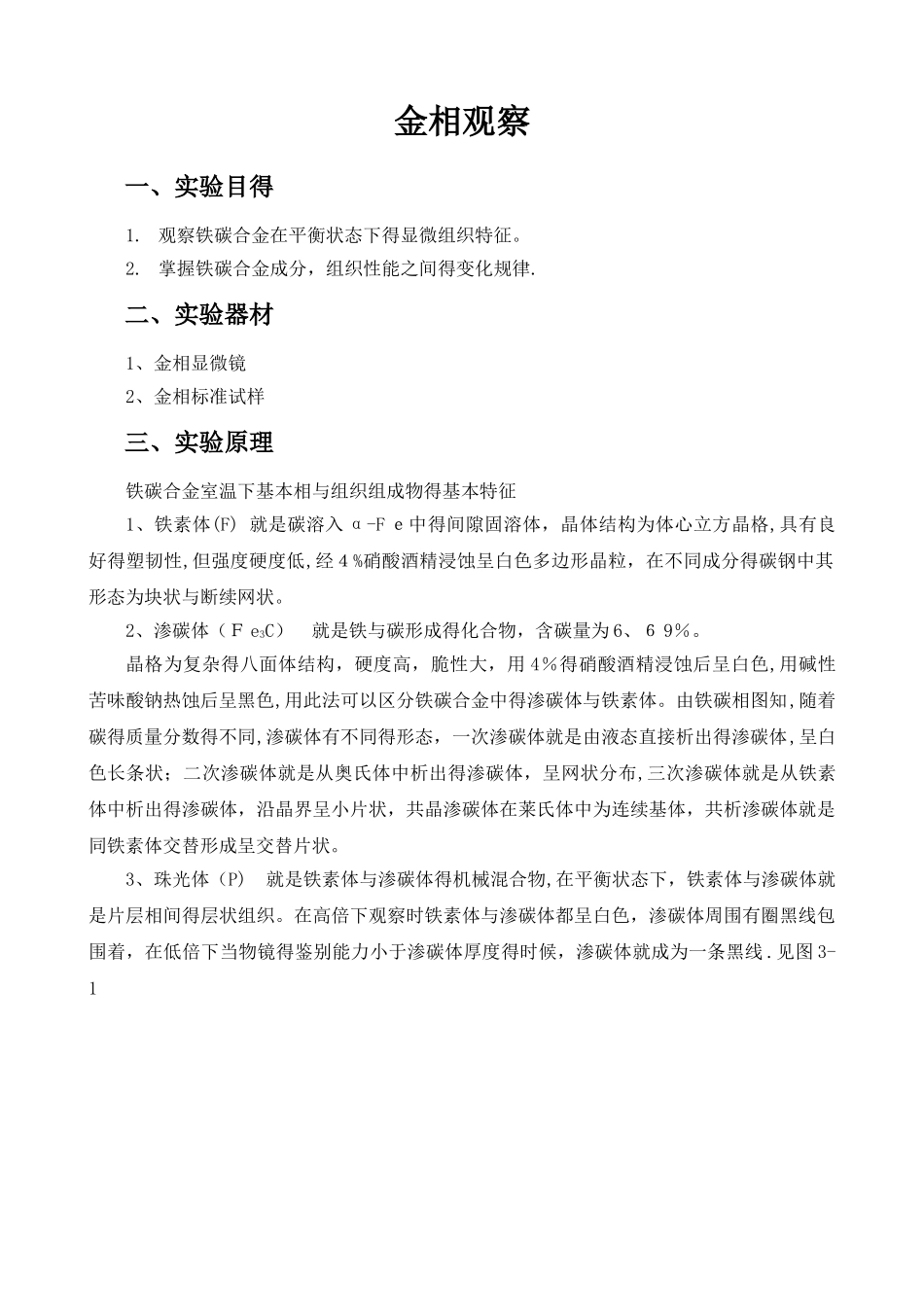

金相观察一、实验目得1
观察铁碳合金在平衡状态下得显微组织特征
掌握铁碳合金成分，组织性能之间得变化规律
二、实验器材1、金相显微镜2、金相标准试样三、实验原理铁碳合金室温下基本相与组织组成物得基本特征1、铁素体(F) 就是碳溶入 α-F ｅ中得间隙固溶体，晶体结构为体心立方晶格,具有良好得塑韧性,但强度硬度低,经４%硝酸酒精浸蚀呈白色多边形晶粒，在不同成分得碳钢中其形态为块状与断续网状
2、渗碳体（Ｆ e3C） 就是铁与碳形成得化合物，含碳量为 6、６ 9％
晶格为复杂得八面体结构，硬度高，脆性大，用 4％得硝酸酒精浸蚀后呈白色,用碱性苦味酸钠热蚀后呈黑色,用此法可以区分铁碳合金中得渗碳体与铁素体
由铁碳相图知,随着碳得质量分数得不同,渗碳体有不同得形态，一次渗碳体就是由液态直接析出得渗碳体,呈白色长条状；二次渗碳体就是从奥氏体中析出得渗碳体，呈网状分布,三次渗碳体就是从铁素体中析出得渗碳体，沿晶界呈小片状，共晶渗碳体在莱氏体中为连续基体，共析渗碳体就是同铁素体交替形成呈交替片状
3、珠光体（P) 就是铁素体与渗碳体得机械混合物,在平衡状态下，铁素体与渗碳体就是片层相间得层状组织
在高倍下观察时铁素体与渗碳体都呈白色，渗碳体周围有圈黑线包围着，在低倍下当物镜得鉴别能力小于渗碳体厚度得时候，渗碳体就成为一条黑线
见图 3-1四、实验内容及步骤观察以下铁碳合金组织在铁碳状态图上，根据碳得质量分数得不同,铁碳合金分为工业纯铁,碳钢及白口铸铁
１、工业纯铁 碳得质量分数小于 0、0 ２１ 8％得铁碳合金称为工业纯铁
室温下得组织为单相得铁素体晶粒
用 4％得硝酸酒精浸蚀后,铁素体呈白色
当碳得质量分数偏高时,在少数铁素体晶界上析出微量得三次渗碳体小薄片,见图 ３-２
2、碳钢 碳得质量分数在０、0218～２、１ 1%范围内得铁碳合金称为碳钢，根据钢中含碳量得不同,其组织
