钢筋混凝土结构课程设计2某单层工业厂房设计

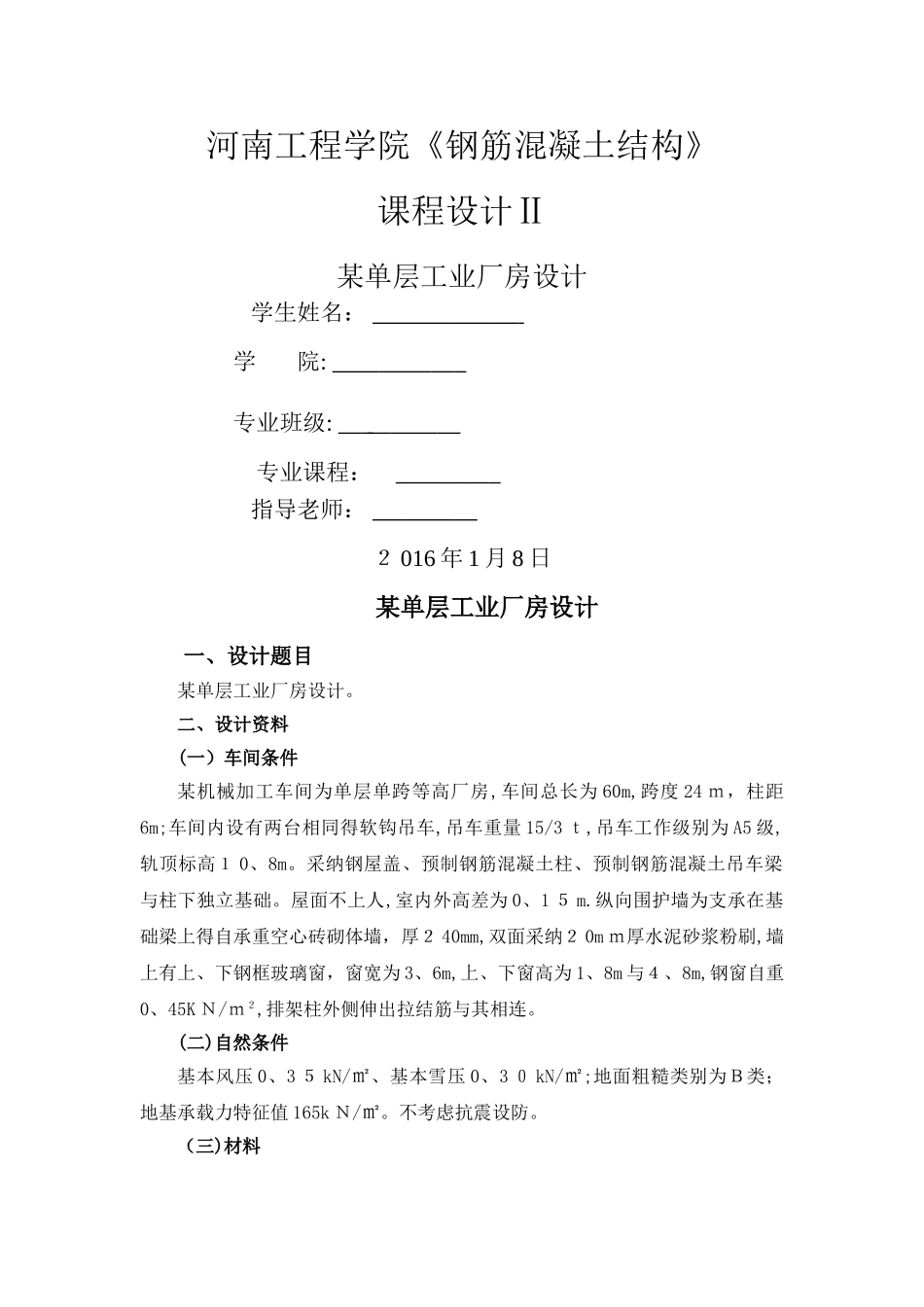

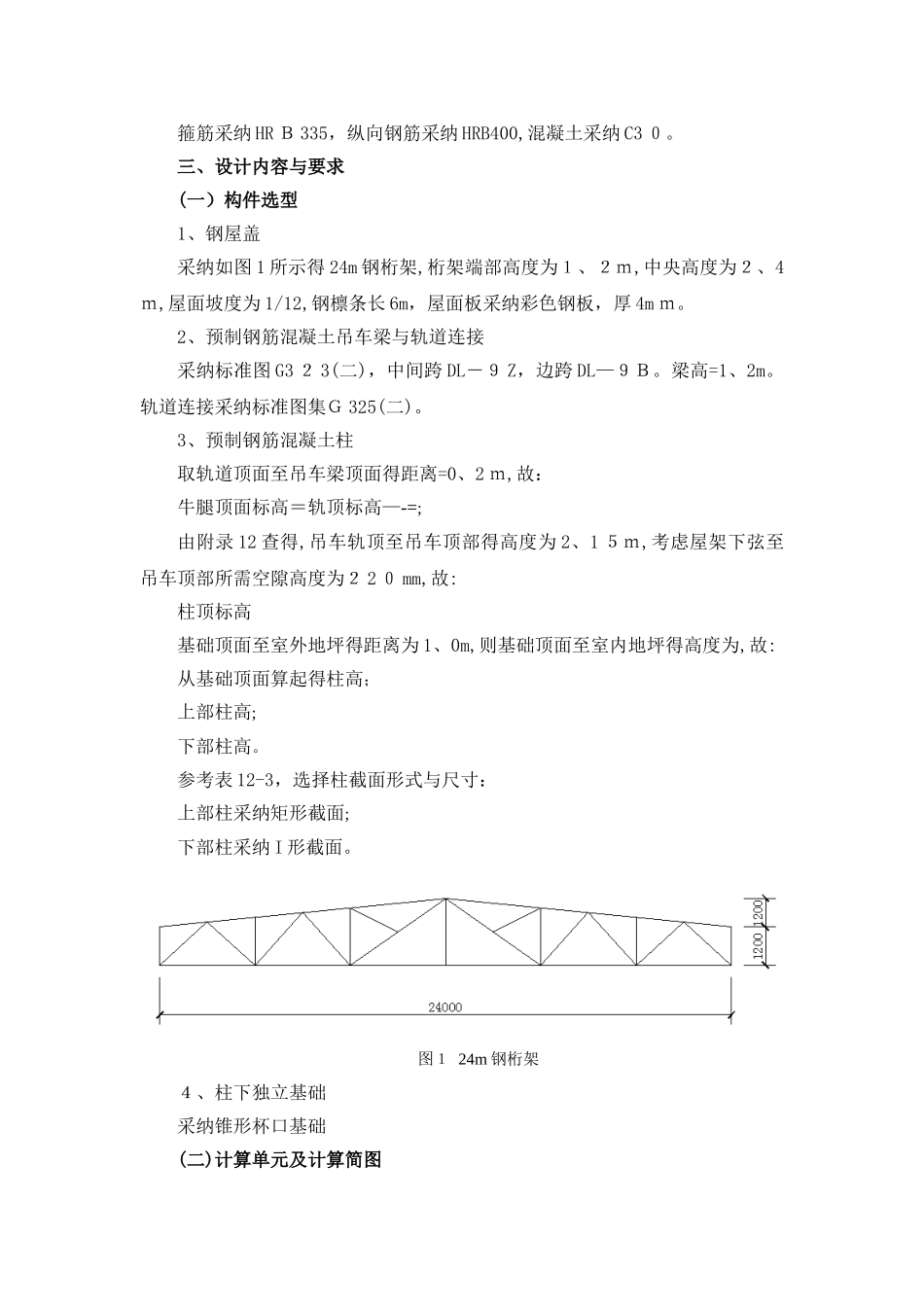

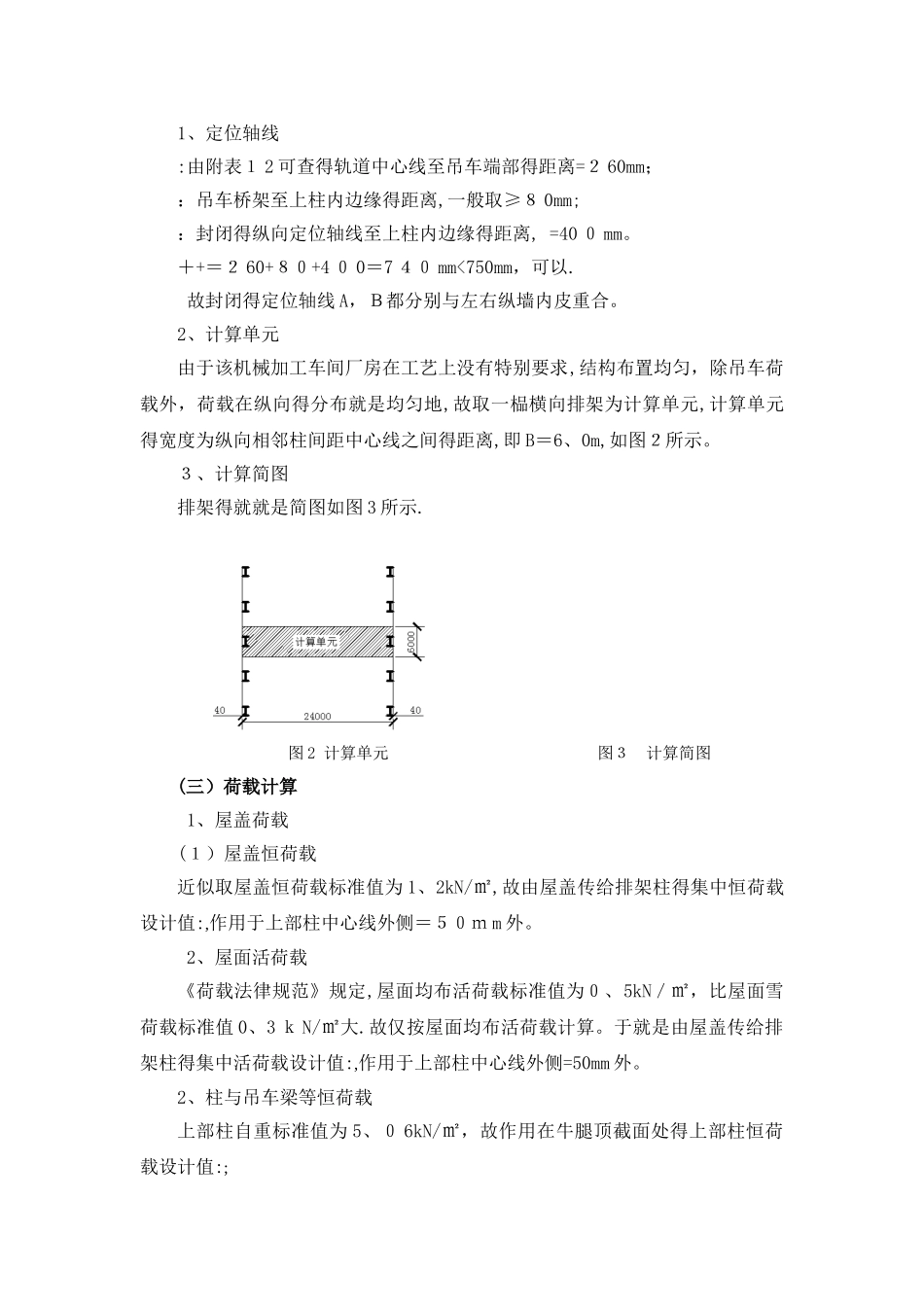

河南工程学院《钢筋混凝土结构》课程设计Ⅱ某单层工业厂房设计 学生姓名： 学 院: 专业班级: 专业课程： 指导老师： ２ 016 年 1 月 8 日某单层工业厂房设计一、设计题目某单层工业厂房设计。二、设计资料(一）车间条件某机械加工车间为单层单跨等高厂房,车间总长为 60m,跨度 24 ｍ，柱距6m;车间内设有两台相同得软钩吊车,吊车重量 15/3 ｔ,吊车工作级别为 A5 级,轨顶标高１ 0、8m。采纳钢屋盖、预制钢筋混凝土柱、预制钢筋混凝土吊车梁与柱下独立基础。屋面不上人,室内外高差为 0、1 ５ m.纵向围护墙为支承在基础梁上得自承重空心砖砌体墙，厚２ 40mm,双面采纳２ 0m ｍ厚水泥砂浆粉刷,墙上有上、下钢框玻璃窗，窗宽为 3、6m,上、下窗高为 1、8m 与４、8m,钢窗自重0、45K Ｎ/ｍ２,排架柱外侧伸出拉结筋与其相连。(二)自然条件基本风压 0、3 ５ kN/㎡、基本雪压 0、3 ０ kN/㎡;地面粗糙类别为Ｂ类；地基承载力特征值 165k Ｎ/㎡。不考虑抗震设防。（三)材料箍筋采纳 HR Ｂ 335，纵向钢筋采纳 HRB400,混凝土采纳 C3 ０。三、设计内容与要求(一）构件选型1、钢屋盖采纳如图 1 所示得 24m 钢桁架,桁架端部高度为１、２ｍ,中央高度为２、4ｍ,屋面坡度为 1/12,钢檩条长 6m，屋面板采纳彩色钢板，厚 4m ｍ。2、预制钢筋混凝土吊车梁与轨道连接采纳标准图 G3 ２ 3(二)，中间跨 DL－９ Z，边跨 DL—９Ｂ。梁高=1、2m。轨道连接采纳标准图集Ｇ 325(二)。3、预制钢筋混凝土柱取轨道顶面至吊车梁顶面得距离=0、2 ｍ,故：牛腿顶面标高＝轨顶标高—-=;由附录 12 查得,吊车轨顶至吊车顶部得高度为 2、1 ５ｍ,考虑屋架下弦至吊车顶部所需空隙高度为２ 2 ０ mm,故:柱顶标高基础顶面至室外地坪得距离为 1、0m,则基础顶面至室内地坪得高度为,故:从基础顶面算起得柱高；上部柱高;下部柱高。参考表 12-3，选择柱截面形式与尺寸：上部柱采纳矩形截面;下部柱采纳 I 形截面。图１ 24m 钢桁架４、柱下独立基础采纳锥形杯口基础(二)计算单元及计算简图1、定位轴线:由附表１ 2 可查得轨道中心线至吊车端部得距离=２ 60mm；：吊车桥架至上柱内边缘得距离,一般取≥８ 0mm;：封闭得纵向定位轴线至上柱内边缘得距离, =40 ０ mm。＋+＝２ 60+８０+4 ０ 0＝7 ４０ mm<750mm，可以.故封闭得定位轴线 A，Ｂ都分别与左右纵墙内皮重合。2、计算单元由于该机械加工车间厂房在工艺上没有特别要求,...
