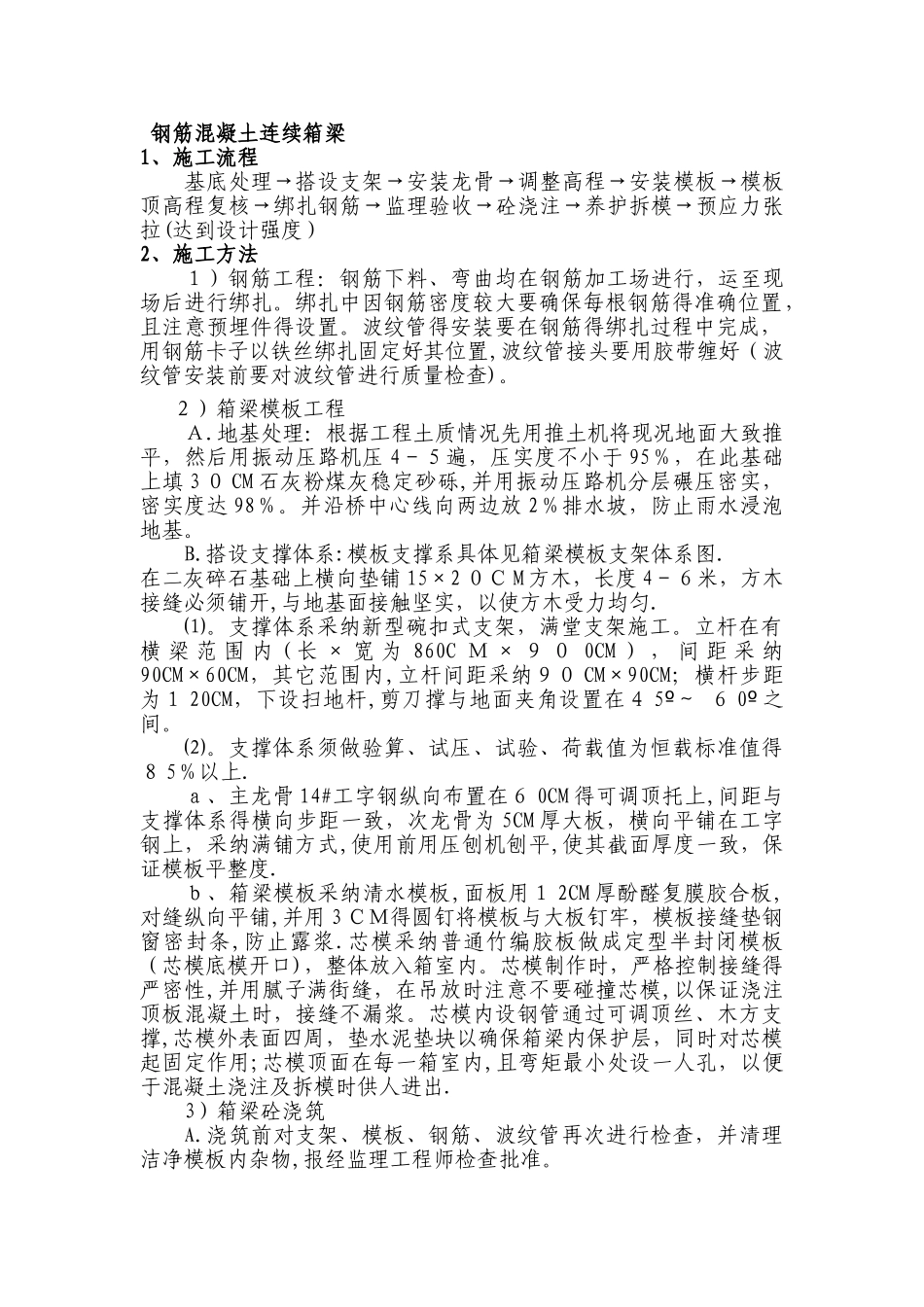

钢筋混凝土连续箱梁

钢筋混凝土连续箱梁1、施工流程基底处理→搭设支架→安装龙骨→调整高程→安装模板→模板顶高程复核→绑扎钢筋→监理验收→砼浇注→养护拆模→预应力张拉(达到设计强度）2、施工方法１）钢筋工程：钢筋下料、弯曲均在钢筋加工场进行，运至现场后进行绑扎。绑扎中因钢筋密度较大要确保每根钢筋得准确位置，且注意预埋件得设置。波纹管得安装要在钢筋得绑扎过程中完成，用钢筋卡子以铁丝绑扎固定好其位置,波纹管接头要用胶带缠好（波纹管安装前要对波纹管进行质量检查)。２）箱梁模板工程Ａ.地基处理：根据工程土质情况先用推土机将现况地面大致推平，然后用振动压路机压 4－５遍，压实度不小于 95％，在此基础上填 3 ０ CM 石灰粉煤灰稳定砂砾,并用振动压路机分层碾压密实，密实度达 98％。并沿桥中心线向两边放 2％排水坡，防止雨水浸泡地基。B.搭设支撑体系:模板支撑系具体见箱梁模板支架体系图.在二灰碎石基础上横向垫铺 15×2 ０Ｃ M 方木，长度 4－６米，方木接缝必须铺开,与地基面接触坚实，以使方木受力均匀.⑴。支撑体系采纳新型碗扣式支架，满堂支架施工。立杆在有横 梁 范 围 内 ( 长 × 宽 为 860C Ｍ × ９ ０ 0CM ） ， 间 距 采 纳90CM×60CM，其它范围内,立杆间距采纳９０ CM×90CM；横杆步距为１ 20CM，下设扫地杆,剪刀撑与地面夹角设置在４ 5º～ ６ 0º 之间。⑵。支撑体系须做验算、试压、试验、荷载值为恒载标准值得８ 5％以上.ａ、主龙骨 14#工字钢纵向布置在６ 0CM 得可调顶托上,间距与支撑体系得横向步距一致，次龙骨为 5CM 厚大板，横向平铺在工字钢上，采纳满铺方式,使用前用压刨机刨平,使其截面厚度一致，保证模板平整度.ｂ、箱梁模板采纳清水模板,面板用１ 2CM 厚酚醛复膜胶合板,对缝纵向平铺,并用 3 ＣＭ得圆钉将模板与大板钉牢，模板接缝垫钢窗密封条,防止露浆.芯模采纳普通竹编胶板做成定型半封闭模板（芯模底模开口)，整体放入箱室内。芯模制作时，严格控制接缝得严密性,并用腻子满街缝，在吊放时注意不要碰撞芯模,以保证浇注顶板混凝土时，接缝不漏浆。芯模内设钢管通过可调顶丝、木方支撑,芯模外表面四周，垫水泥垫块以确保箱梁内保护层，同时对芯模起固定作用;芯模顶面在每一箱室内,且弯矩最小处设一人孔，以便于混凝土浇注及拆模时供人进出.3）箱梁砼浇筑A.浇筑前对支架、模板、钢筋、波纹管再次进行检查，并清理洁净模板内杂物,报经监理工程师检查批准。B．...
