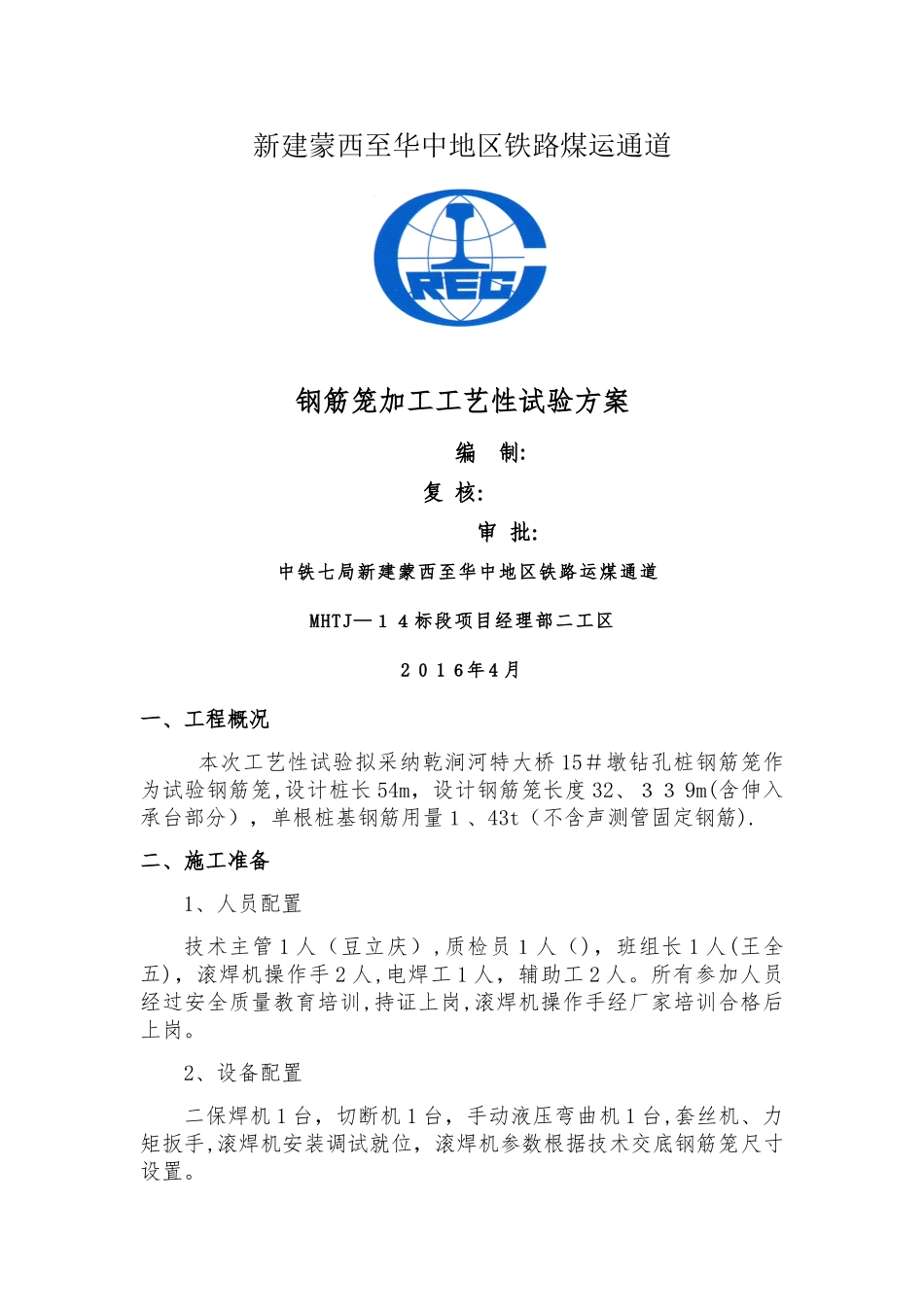

新建蒙西至华中地区铁路煤运通道钢筋笼加工工艺性试验方案 编 制: 复 核： 审 批： 中铁七局新建蒙西至华中地区铁路运煤通道MHTJ—１４标段项目经理部二工区2 ０ 1 ６年 4 月一、工程概况 本次工艺性试验拟采纳乾涧河特大桥 15＃墩钻孔桩钢筋笼作为试验钢筋笼,设计桩长 54m，设计钢筋笼长度 32、３３ 9m(含伸入承台部分），单根桩基钢筋用量１、43t（不含声测管固定钢筋).二、施工准备1、人员配置技术主管 1 人（豆立庆）,质检员１人（)，班组长 1 人(王全五)，滚焊机操作手 2 人,电焊工 1 人，辅助工 2 人。所有参加人员经过安全质量教育培训,持证上岗,滚焊机操作手经厂家培训合格后上岗。2、设备配置二保焊机 1 台，切断机 1 台，手动液压弯曲机 1 台,套丝机、力矩扳手,滚焊机安装调试就位，滚焊机参数根据技术交底钢筋笼尺寸设置。3、材料准备钢筋原材料及连接套筒进场经质量部、试验室检验合格，质量证明文件齐全，按钢筋品种、等级、牌号、规格及生产厂家分类堆放,设立原材标识牌与半成品、成品标识牌,钢筋接头试件取样送检. 套筒出厂质量检验要求序号检验项目量具名称 检验要求1外观质量目测表面应无裂纹与影响接头质量得其它缺陷2外型尺寸卡尺或专用量规长度及外径应满足图纸要求3螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规 赛规允许从套筒两端部分旋合，旋入量不应超过 3P 4、技术准备编制工艺性试验方案，进行内评后修改完善,细化方案内容编制技术交底与安全交底。填写首件工程实施计划表，根据首件工程管理办法执行,试验完成后进行首件评估,编制首件总结.由物设部提供钢筋原材批号,技术员编制钢筋批号分摊台账提供试验室，质检(监理)工程师见证取样钢筋接头试件送试验室检测，钢筋笼加工完成使用前出具试验报告，资料室根据现场记录及试验报告编制完成检验批资料。三、组织机构为确保试验顺利开展,成立钢筋笼首件工程领导小组，具体分工如下：组长：谭秀军,负责整体施工组织安排副组长：李耀文、赵超，负责各部门协调组织工作组员:张小千、张志忠，负责安全培训及现场安全监督检查工作 余亮、李涛,负责质量培训及现场质量监督检查工作,做好施工过程质量控制。 李中卫，负责钢筋原材、接头试件、套筒等试验检测工作 梁金龙、豆立庆,负责技术培训，为首件钢筋笼工艺试验提供技术服务，严格执行技术标准及图纸要求,做好试验数据记录工作。四、试验目得 １、检验钢筋笼滚焊机...
