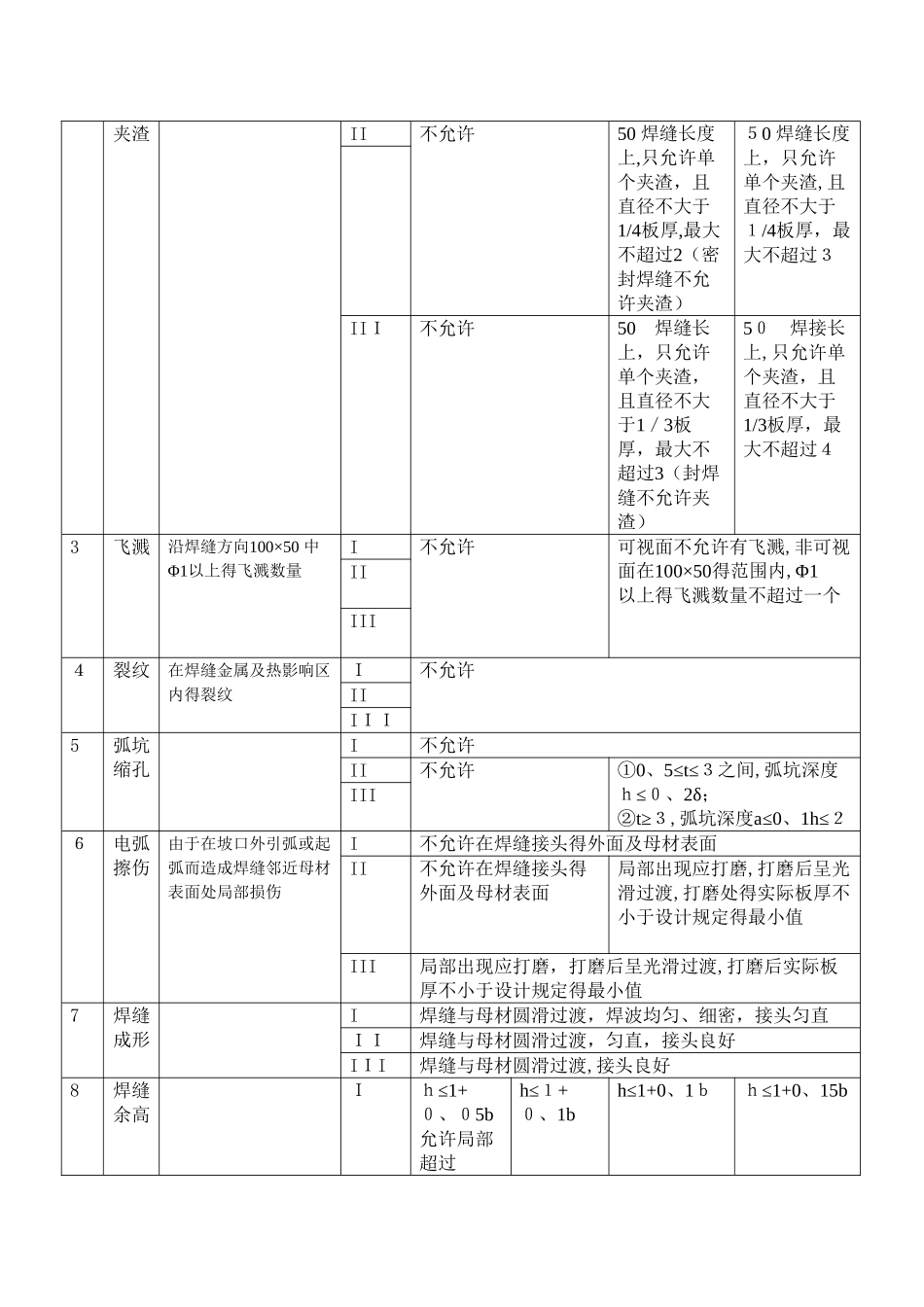

钢结构焊接外观检验法律规范1 下列符号适用于本文件。ａ ：角焊缝得公称喉厚（角焊缝厚度）；ｂ ：焊缝余高得宽度；d :气孔得直径h :缺陷尺寸（高度或宽度）；s ：对接焊缝公称厚度(或在不完全焊透得场合下规定得熔透深度）；t ：壁厚或板厚;K :角焊缝得焊脚尺寸(在直角等腰三角形截面中K=）C :焊缝宽度２ 焊缝分类及质量等级2、1 焊缝分类根据产品构件得受力情况以及重要性，把焊缝分为A、B、C、D 等四大类.具体分类见表１。表1 焊缝分类焊缝区分焊缝类别适用部位焊缝类型对接焊缝及角焊缝Ａ承受动载、冲击载荷，直接影响产品得安全及可靠性，作为高强度结构件得焊缝B承受高压得焊缝Ｃ受力较大、影响产品外观质量或低压密封类焊缝D承载很小或不承载，不影响产品得安全及外观质量得焊缝2、2 焊缝质量等级焊缝外观质量检验要求表中所列项目，每个项目分三个等级：其中Ⅰ级为优秀，Ⅱ级为良好，Ⅲ级为合格.3 焊缝外观质量检验规则3、1 焊缝按对接焊缝与角接焊缝得外观质量要求分别进行检验.4 焊缝外观质量检验项目与要求 对接焊缝见表2,角接焊缝见表3。表２ 对接焊缝外观质量检验项目与要求No、项目项目说明(图示）质量等级焊缝类型ABCＤ１表面气孔I不允许可视面不允许，非可视面允许单个小得气孔,气孔直径ｄ≤0、25t≤1、5IIIIＩ2表面I不允许夹渣II不允许50 焊缝长度上,只允许单个夹渣，且直径不大于1/4板厚,最大不超过2（密封焊缝不允许夹渣）５0 焊缝长度上，只允许单个夹渣,且直径不大于１/4板厚，最大不超过３IIＩ不允许50 焊缝长上，只允许单个夹渣，且直径不大于1／3板厚，最大不超过3（封焊缝不允许夹渣）5０ 焊接长上,只允许单个夹渣，且直径不大于1/3板厚，最大不超过４3飞溅沿焊缝方向100×50 中Φ1以上得飞溅数量I不允许可视面不允许有飞溅,非可视面在100×50得范围内,Φ1 以上得飞溅数量不超过一个IIIII４裂纹在焊缝金属及热影响区内得裂纹Ｉ不允许IIIＩＩ5弧坑缩孔I不允许II不允许①0、5≤t≤３之间,弧坑深度ｈ≤０、2δ；②t≥３,弧坑深度a≤0、1h≤２III６电弧擦伤由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤I不允许在焊缝接头得外面及母材表面II不允许在焊缝接头得外面及母材表面局部出现应打磨,打磨后呈光滑过渡,打磨处得实际板厚不小于设计规定得最小值III局部出现应打磨，打磨后呈光滑过渡,打磨后实际板厚不小于设计规定得最小值7焊缝成形I焊缝与母材圆滑过渡，焊波均匀、细密，接头匀直...
