铁路电力设备检修作业指导书

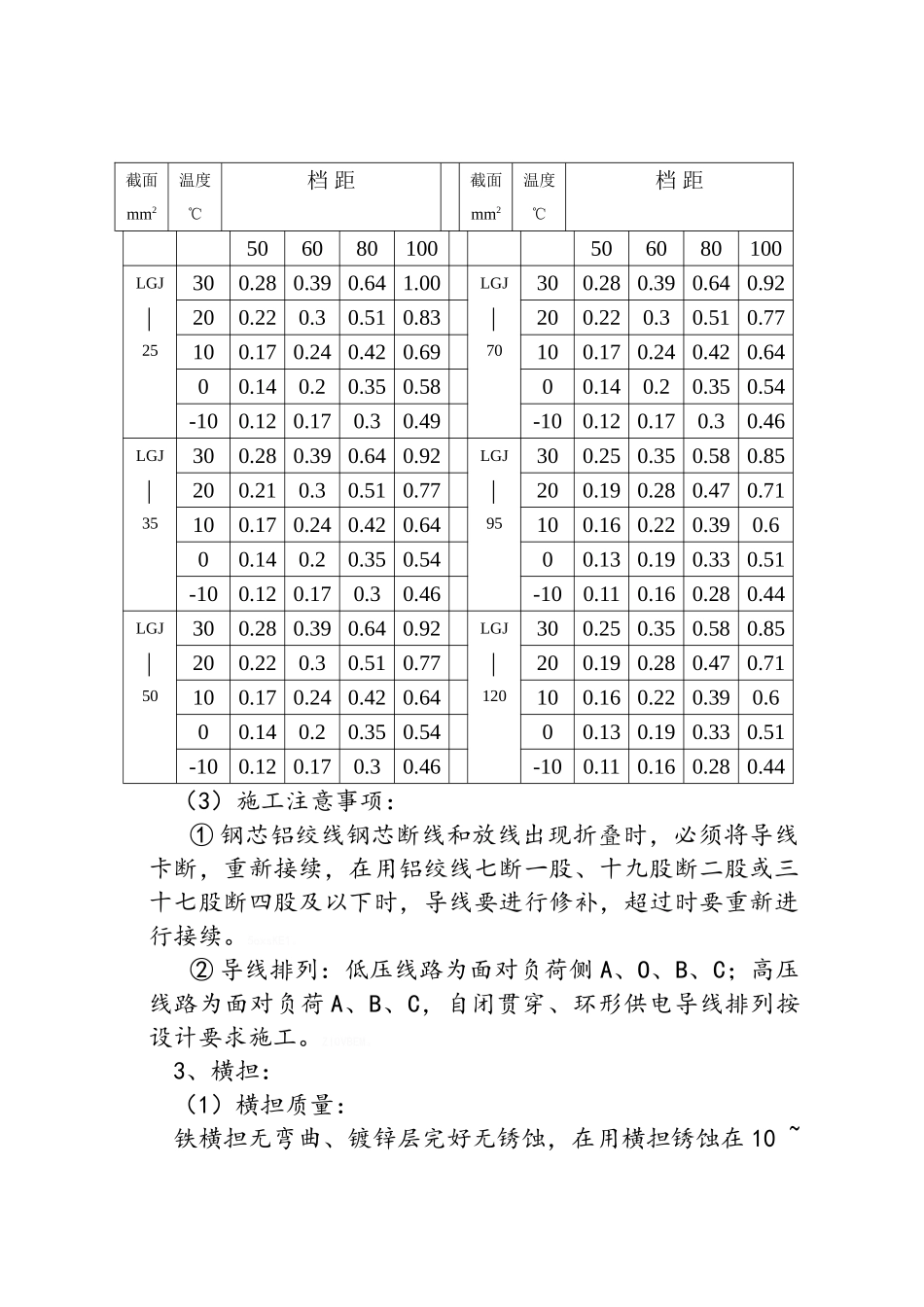

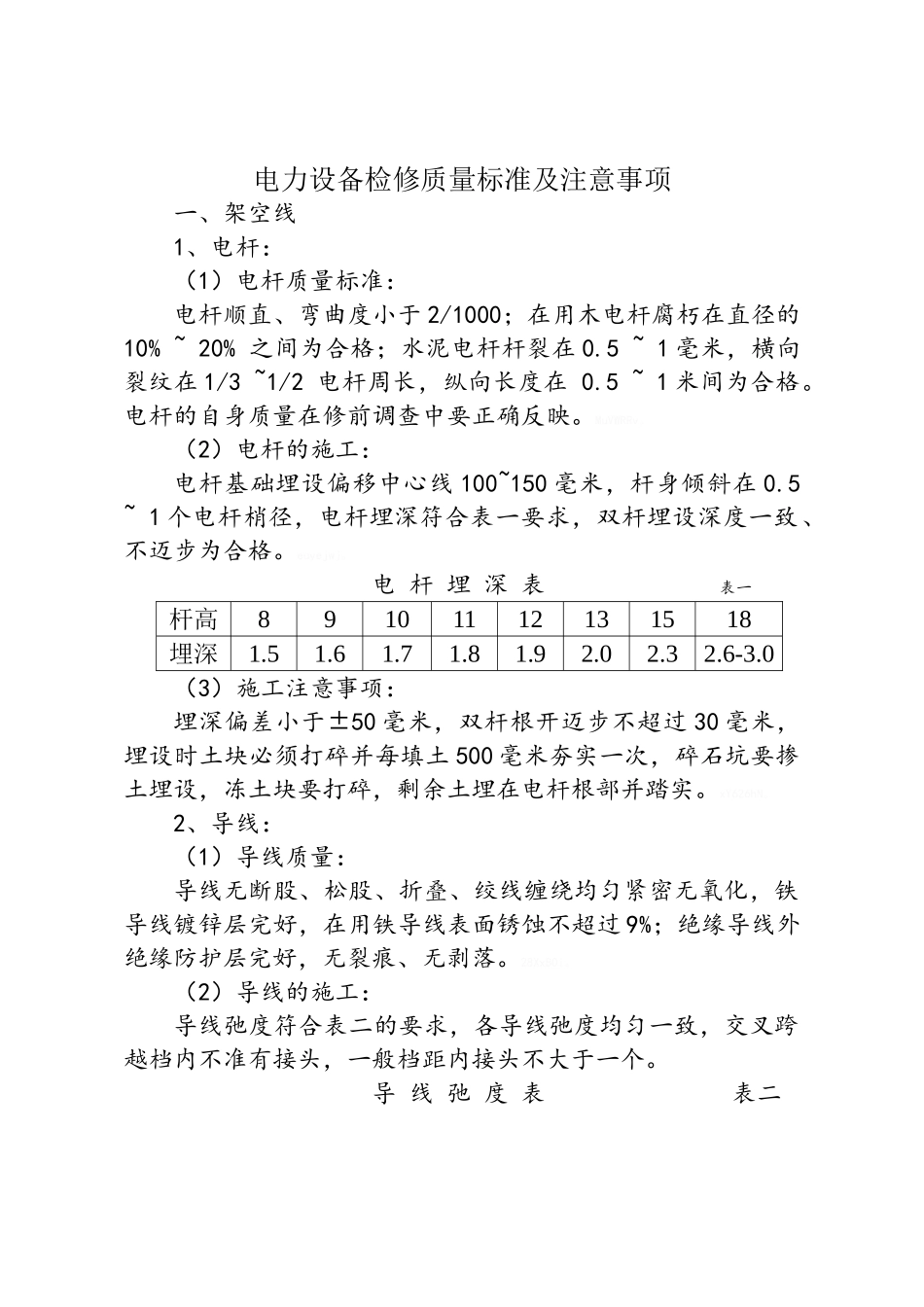

电力设备检修质量标准及注意事项一、架空线1、电杆：（1）电杆质量标准：电杆顺直、弯曲度小于 2/1000；在用木电杆腐朽在直径的10% ~ 20% 之间为合格；水泥电杆杆裂在 0.5 ~ 1 毫米，横向裂纹在 1/3 ~1/2 电杆周长，纵向长度在 0.5 ~ 1 米间为合格。电杆的自身质量在修前调查中要正确反映。MuVWRRv。（2）电杆的施工：电杆基础埋设偏移中心线 100~150 毫米，杆身倾斜在 0.5 ~ 1 个电杆梢径，电杆埋深符合表一要求，双杆埋设深度一致、不迈步为合格。euyejwj。电 杆 埋 深 表 表一杆高89101112131518埋深1.51.61.71.81.92.02.32.6-3.0（3）施工注意事项：埋深偏差小于±50 毫米，双杆根开迈步不超过 30 毫米，埋设时土块必须打碎并每填土 500 毫米夯实一次，碎石坑要掺土埋设，冻土块要打碎，剩余土埋在电杆根部并踏实。xY626hN。2、导线：（1）导线质量：导线无断股、松股、折叠、绞线缠绕均匀紧密无氧化，铁导线镀锌层完好，在用铁导线表面锈蚀不超过 9%；绝缘导线外绝缘防护层完好，无裂痕、无剥落。28XxB0i。（2）导线的施工：导线弛度符合表二的要求，各导线弛度均匀一致，交叉跨越档内不准有接头，一般档距内接头不大于一个。导 线 弛 度 表 表二截面mm2温度℃档 距截面mm2温度℃档 距506080100506080100LGJ25300.28 0.39 0.64 1.00LGJ70300.28 0.39 0.64 0.92200.220.30.51 0.83200.220.30.51 0.77100.17 0.24 0.42 0.69100.17 0.24 0.42 0.6400.140.20.35 0.5800.140.20.35 0.54-100.12 0.170.30.49-100.12 0.170.30.46LGJ35300.28 0.39 0.64 0.92LGJ95300.25 0.35 0.58 0.85200.210.30.51 0.77200.19 0.28 0.47 0.71100.17 0.24 0.42 0.64100.16 0.22 0.390.600.140.20.35 0.5400.13 0.19 0.33 0.51-100.12 0.170.30.46-100.11 0.16 0.28 0.44LGJ50300.28 0.39 0.64 0.92LGJ120300.25 0.35 0.58 0.85200.220.30.51 0.77200.19 0.28 0.47 0.71100.17 0.24 0.42 0.64100.16 0.22 0.390.600.140.20.35 0.5400.13 0.19 0.33 0.51-100.12 0.170.30.46-100.11 0.16 0.28 0.44（3）施工注意事项：① 钢芯铝绞线钢芯断线和放线出现折叠时，必须将导线卡断，重新接续，在用铝绞线七断一股、十九股断二股或三十七股断四股及以下时，导线要进行修补，超过时要重新进行接续。5oxsKE1。② 导线排列：低压线路为面对负荷侧 A、O、B、C；高压...
