铸造过程cad--cae综合实验报告报告大学毕业论文

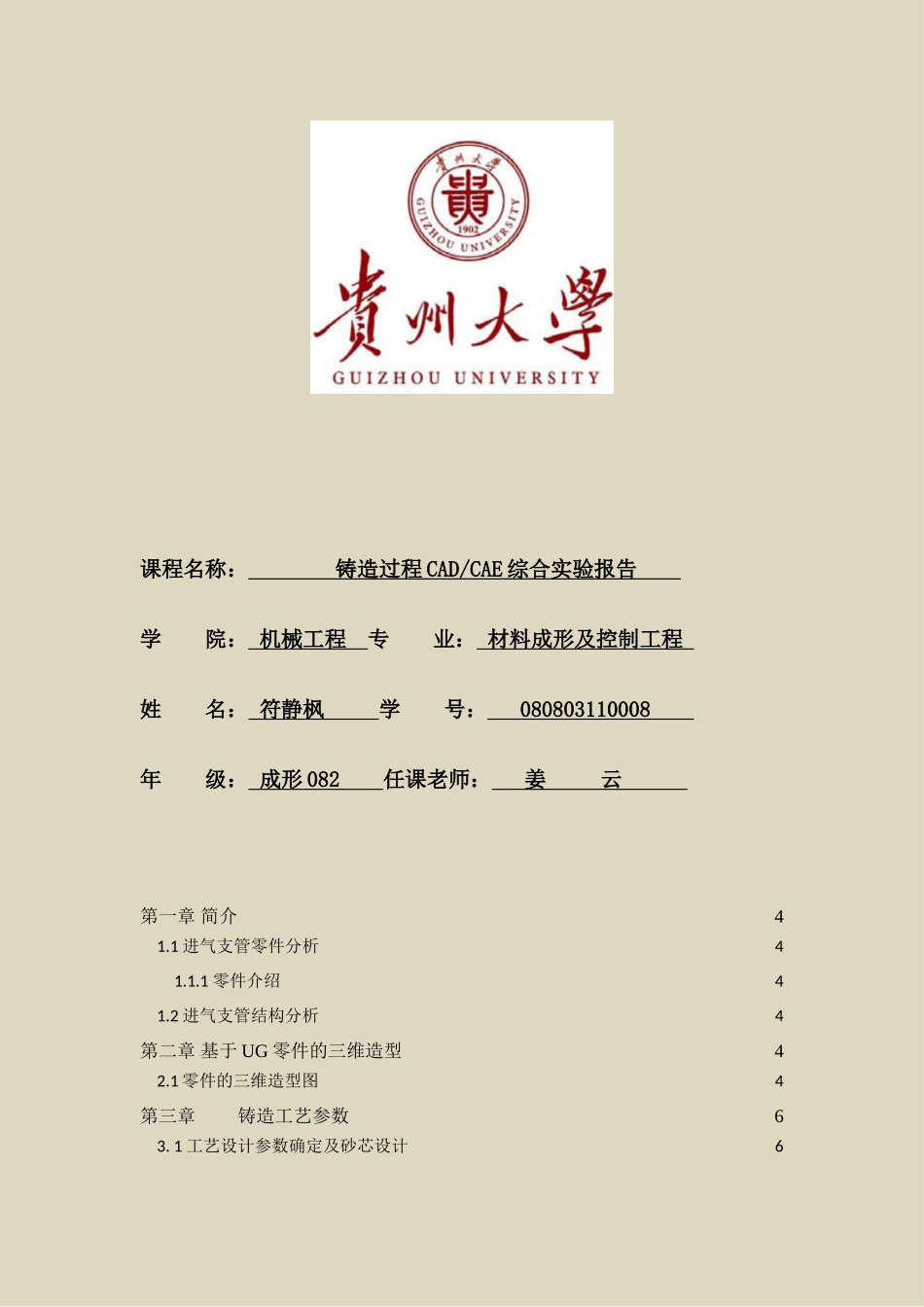

铸造过程cad--cae综合实验报告报告大学毕业论文_第1页
1/27
铸造过程cad--cae综合实验报告报告大学毕业论文_第2页
2/27

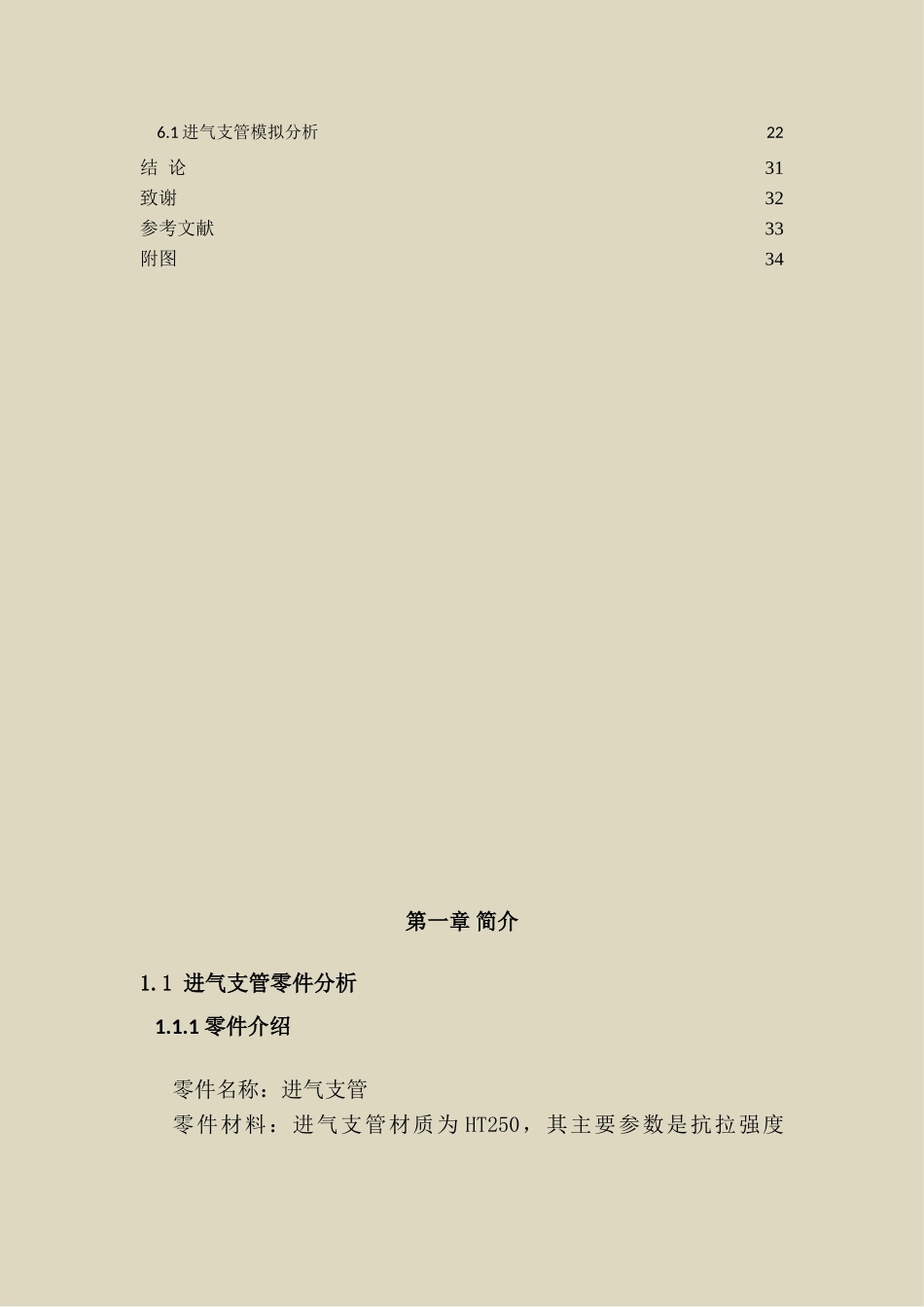

铸造过程cad--cae综合实验报告报告大学毕业论文_第3页
3/27
课程名称: 铸造过程 CAD/CAE 综合实验报告 学 院: 机械工程 专 业: 材料成形及控制工程 姓 名: 符静枫 学 号: 080803110008 年 级: 成形 082 任课老师: 姜 云 第一章 简介41.1 进气支管零件分析41.1.1 零件介绍41.2 进气支管结构分析4第二章 基于 UG 零件的三维造型42.1 零件的三维造型图4第三章铸造工艺参数63. 1 工艺设计参数确定及砂芯设计63.1.1 铸件尺寸公差73.1.2 机械加工余量73.1.3 铸造收缩率73.1.4 最小铸出孔83.1.5 铸件在砂型内的冷却时间83.1.6 工艺补正量83.1.7 分型负数93.1.8 反变形量93.1.9 非加工壁厚负余量103.1.10 起模斜度103.1.11 铸件重量公差10第四章 浇注系统及冒口、出气孔等设计114.1 浇注系统的设计114.1.1 选择浇注系统类型114.1.2 确定内浇道在铸件上的位置、数目、金属引入方向114.1.3 决定直浇道的位置和高度124.1.4 计算浇注时间并核算金属上升速度134.1.5 铸件工艺出品率134.1.6 计算阻流截面积144.1.7 确定浇口比144.1.8 计算内浇道截面积144.1.9 计算横浇道截面积154.1.10 计算直浇道截面积164.1.11 浇口窝的设计174.1.12 浇口杯的设计184.2 冒口的设计184.3 出气孔的设计19第五章 砂箱决定及铸件完整图195.1 浇铸系统的三维图195.2 砂箱大小及砂箱中铸件数目的确定21第六章 Anycasting 模拟分析226.1 进气支管模拟分析22结 论31致谢32参考文献33附图34第一章 简介1.1 进气支管零件分析 1.1.1 零件介绍零件名称:进气支管零件材料:进气支管材质为 HT250,其主要参数是抗拉强度(MPa)不小于 250MPa,主要组织为细片状普通灰铸铁,产品生产性质:大批量生产1.2 进气支管结构分析1)零件结构特点进 气 支 管 件 是 一 个 中 小 型 的 结 构 件 , 外 形 尺 寸,主要壁厚基本均匀,在 4~15mm 左右,最大壁厚 14,最小壁厚 4mm,零件结构呈对称布置。零件整体结构呈“抽风箱”形式,外形由弯管和方形管组成,内腔较复杂。 2)主要技术条件要求进气支管零件的加工等级为 CT10,抱手上面键槽对称,所有的小圆孔都不需要铸造出来,铸出弯管内腔和方形管内腔,造型时需要用活块造型。第二章 基于 UG 零件的三维造型2.1 零件的三维造型图通过运用 NX6.0 对零件进行立体建模得到如图 2-1、2-2、2-3所示三维图。2-1 图进气支管俯视图2-2 进气支管仰视图 2-3 进气支管正视图第三章铸造工艺参数3....
