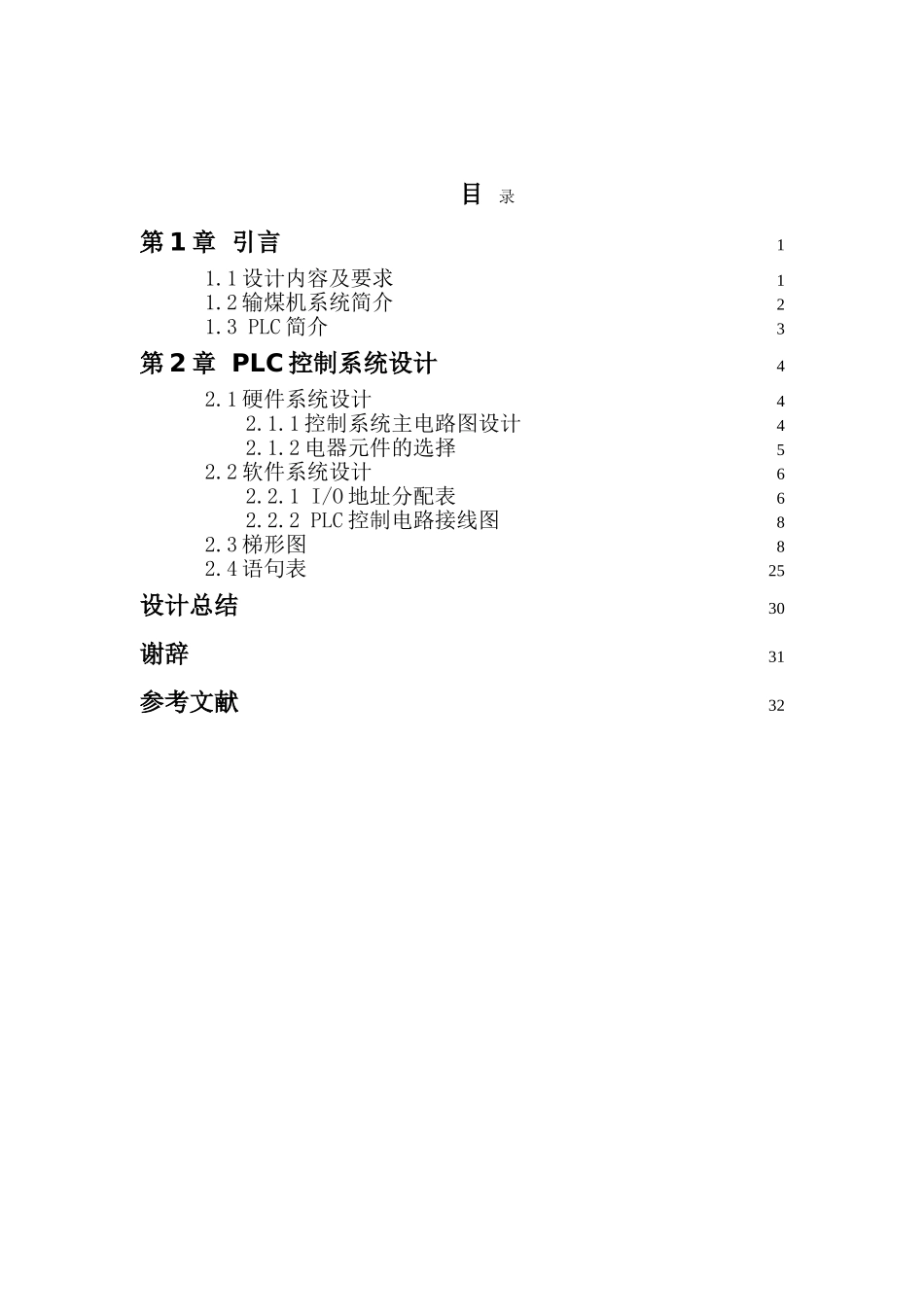

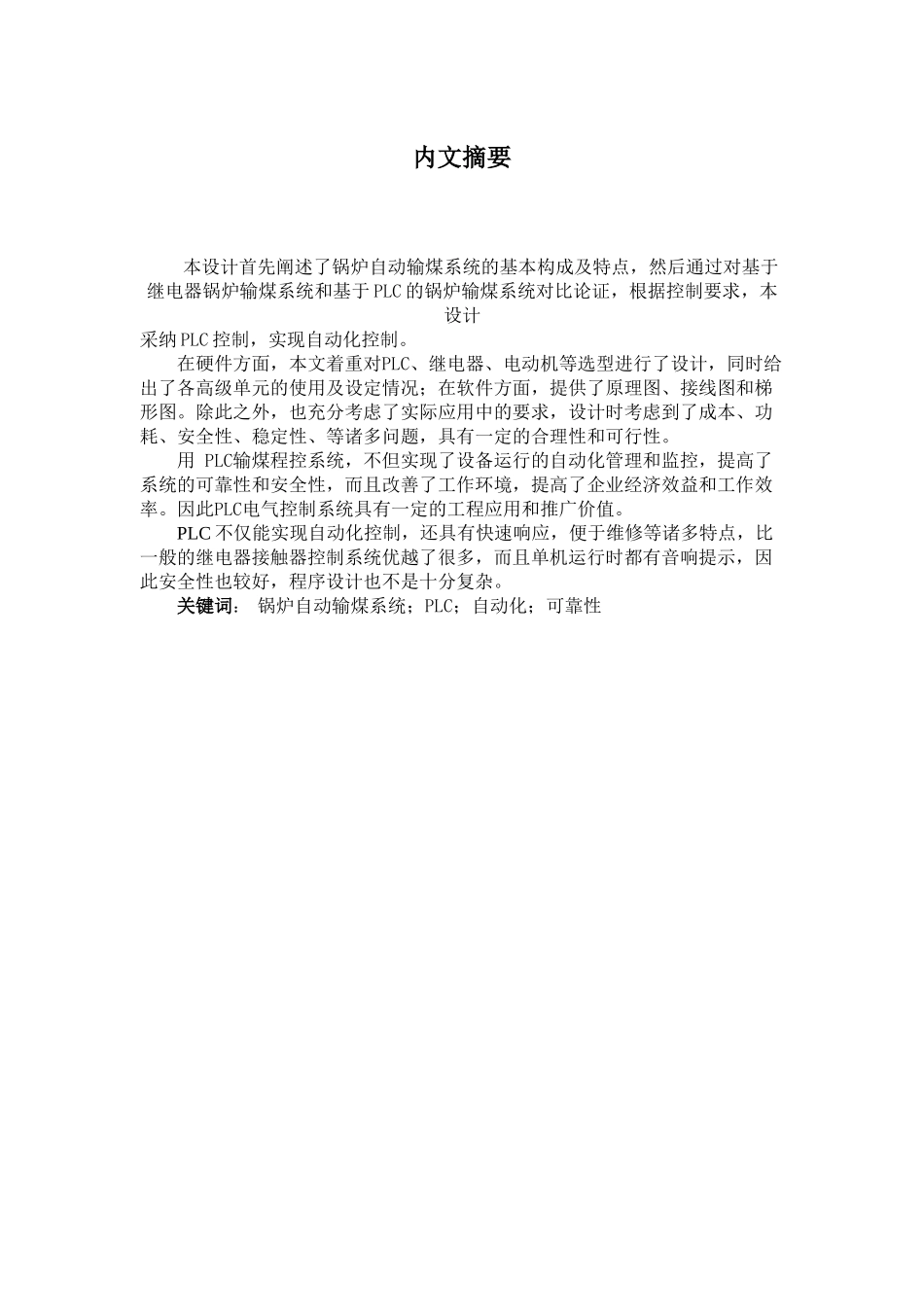

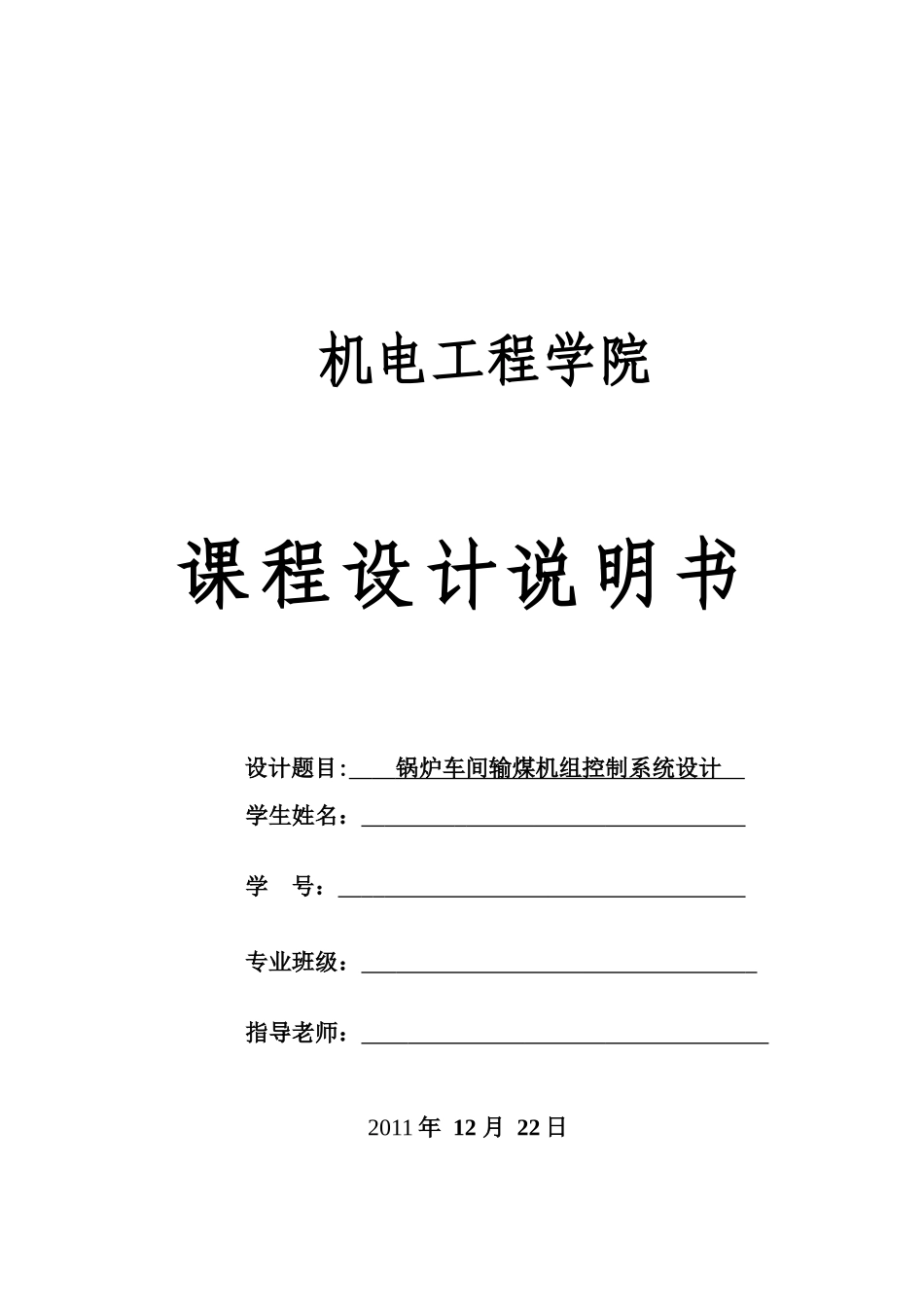

目录之中。 机电工程学院课程设计说明书设计题目: 锅炉车间输煤机组控制系统设计 学生姓名： 学 号： 专业班级： 指导老师： 2011 年 12 月 22 日内文摘要本设计首先阐述了锅炉自动输煤系统的基本构成及特点，然后通过对基于继电器锅炉输煤系统和基于 PLC 的锅炉输煤系统对比论证，根据控制要求，本设计采纳 PLC 控制，实现自动化控制。在硬件方面，本文着重对PLC、继电器、电动机等选型进行了设计，同时给出了各高级单元的使用及设定情况；在软件方面，提供了原理图、接线图和梯形图。除此之外，也充分考虑了实际应用中的要求，设计时考虑到了成本、功耗、安全性、稳定性、等诸多问题，具有一定的合理性和可行性。用 PLC输煤程控系统，不但实现了设备运行的自动化管理和监控，提高了系统的可靠性和安全性，而且改善了工作环境，提高了企业经济效益和工作效率。因此PLC电气控制系统具有一定的工程应用和推广价值。PLC 不仅能实现自动化控制，还具有快速响应，便于维修等诸多特点，比一般的继电器接触器控制系统优越了很多，而且单机运行时都有音响提示，因此安全性也较好，程序设计也不是十分复杂。关键词： 锅炉自动输煤系统；PLC；自动化；可靠性目 录第 1 章 引言11.1 设计内容及要求11.2 输煤机系统简介21.3 PLC 简介3第 2 章 PLC 控制系统设计42.1 硬件系统设计42.1.1 控制系统主电路图设计42.1.2 电器元件的选择52.2 软件系统设计62.2.1 I/O 地址分配表62.2.2 PLC 控制电路接线图82.3 梯形图82.4 语句表25设计总结30谢辞31参考文献32第 1 章 前言1.1 设计内容及要求本课程设计任务主要是锅炉车间输煤机组系统的设计，有多个电动机带动，具体内容如下: 输煤机组控控制系统示意图如图 1-1 所示。图 1-1 输煤机组示控制系统意图输煤机组的拖动系统由 6 台三相异步电动机 M1～M6 和一台磁选料器 YA组成。SA1 为手动/自动转换开关，SB1 和 SB2 为自动开车/停车按钮，SB3 为事故紧急停车按钮，SB4～SB9 为 6 个控制按钮。HA 为开车/停车时讯响器，提示在输煤机组附近的工作人员物煤机准备起动请注意安全。HL1～HL6 为 Ml～M6电动机运行指示，HL7 为手动运行指示，HL8 为紧急停车指示，HL9 为系统运行正常指示，HL10 为系统故障指示。输煤机组控制要求如下1、手动开车/停车功能 SA1 手柄指向左 45°时，接点 SA1-1 接通，通过SB4～SB9 控制按钮，对输煤机组单台设备...
