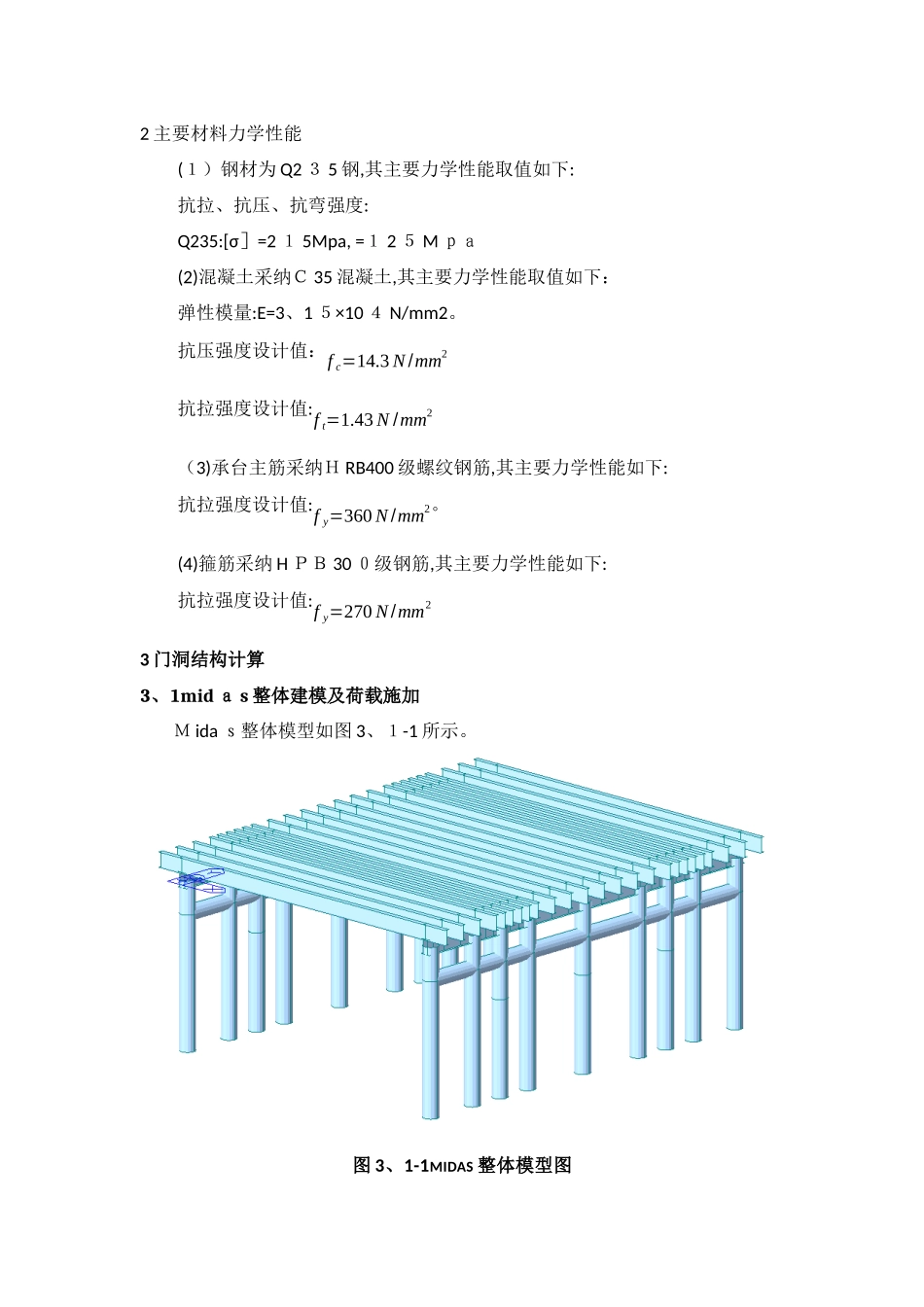

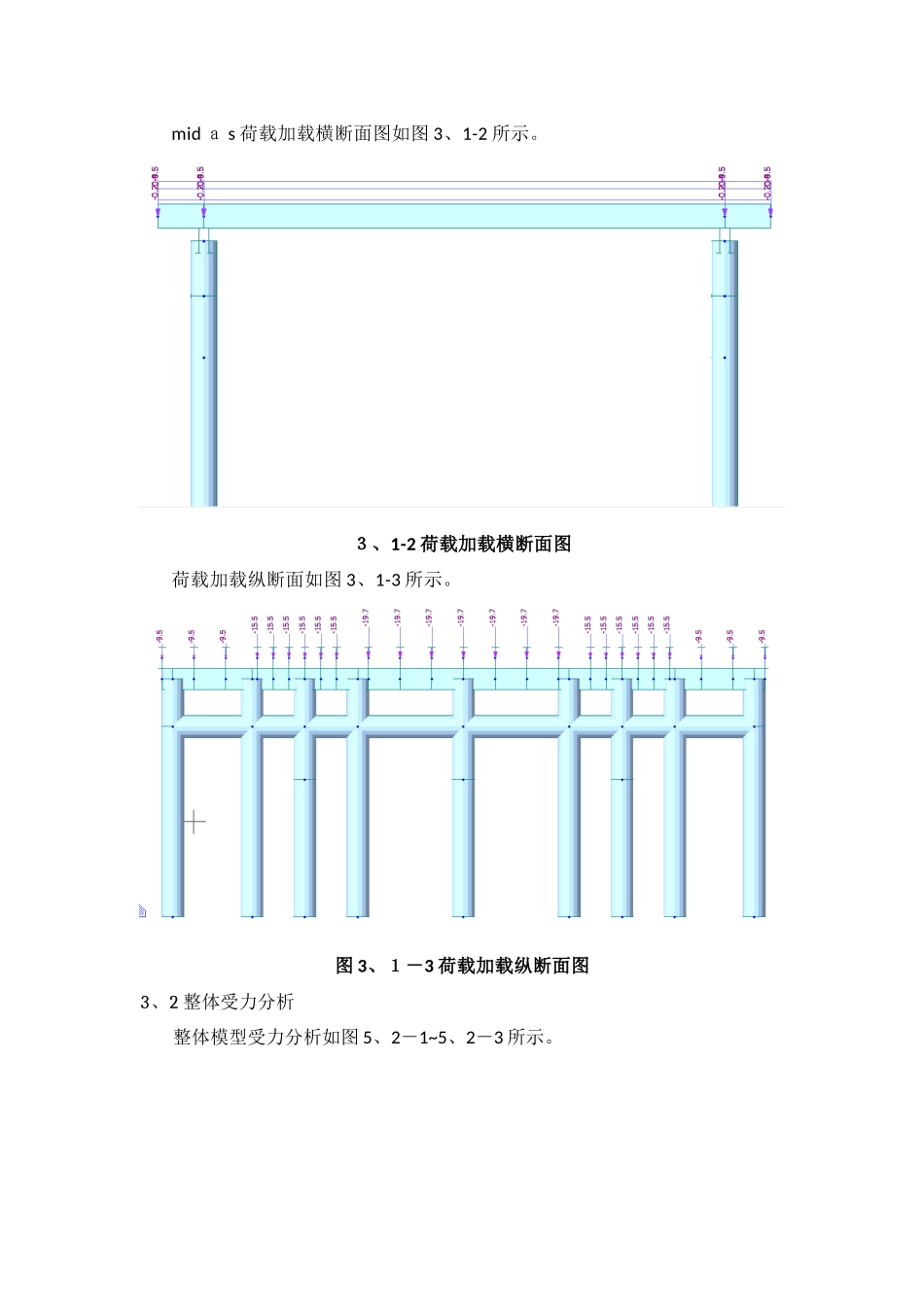

潇湘路连续梁门洞调整后支架计算书1 概述潇湘路(32+48+32)m 连续梁,门洞条形基础中心间距8、5 米。门洞横断面如图1-1 所示。图 1-1 调整后门洞横断面图门洞纵断面不作改变如图 1-2 所示。图1-2门洞总断面图门洞从上至下依次就就是:I40 工字钢、双拼I 4 0工字钢、Ф42 6*6 钢管(内部灌 C20 素混凝土),各结构构件纵向布置均与原方案相同。2 主要材料力学性能(1)钢材为 Q2 3 5 钢,其主要力学性能取值如下:抗拉、抗压、抗弯强度:Q235:[σ]=2 1 5Mpa, =1 2 5 M pa(2)混凝土采纳C 35 混凝土,其主要力学性能取值如下:弹性模量:E=3、1 5×10 4 N/mm2。抗压强度设计值:f c=14.3 N/mm2抗拉强度设计值:f t=1.43 N /mm2(3)承台主筋采纳H RB400 级螺纹钢筋,其主要力学性能如下:抗拉强度设计值:f y=360 N/mm2。(4)箍筋采纳 H PB 30 0级钢筋,其主要力学性能如下:抗拉强度设计值:f y=270 N/mm23 门洞结构计算3、1mid a s 整体建模及荷载施加M ida s整体模型如图 3、1-1 所示。图 3、1-1MIDAS 整体模型图mid a s 荷载加载横断面图如图 3、1-2 所示。3、1-2 荷载加载横断面图荷载加载纵断面如图 3、1-3 所示。图 3、1-3 荷载加载纵断面图3、2 整体受力分析整体模型受力分析如图 5、2-1~5、2-3 所示。图 5、2-1门洞整体位移等值线图 5、2-2 门洞整体组合应力云图图 5、2-3 门洞整体剪应力云图由模型分析可得,模型最大位移 D=3、2m m<[l/6 0 0]=1 4、1 m m,组大组合应力 σ=14 4、2Mpa<[σ]=2 1 5 Mpa,最大剪应力 σ=2 1、6Mpa<[σ]=1 25Mpa门洞整体强度、刚度均满足要求。3、3 细部构件分析3、3、1I4 0工字钢计算I 40 工字钢位移等值线如图 3、3-1 所示。图 3、3-1 I 40工字钢整体位移等值线I40 工字钢位组合应力如图 3、3-2 所示。图 3、3-2I4 0工字钢组合应力云图I40 工字钢位剪应力如图3、3-3 所示。图 3、3-3I40 工字钢剪应力云图由模型分析可得,I40 工字钢最大位移D=3、2mm<[l/600]=14、1mm,组大组合应力 σ=1 1 1、6Mp a<[σ]=2 1 5 Mpa,最大剪应力σ=20、4Mpa<[σ]=125 M paI40 工字钢强度刚度均满足要求。3、3、2双拼 I40 工字钢计算双拼 I40 工字钢位移等值线如图3、3-4 所示。图3、3-4 双拼 I40 工字钢整体位移等值线双拼 ...
