闭合框架桥施工方案

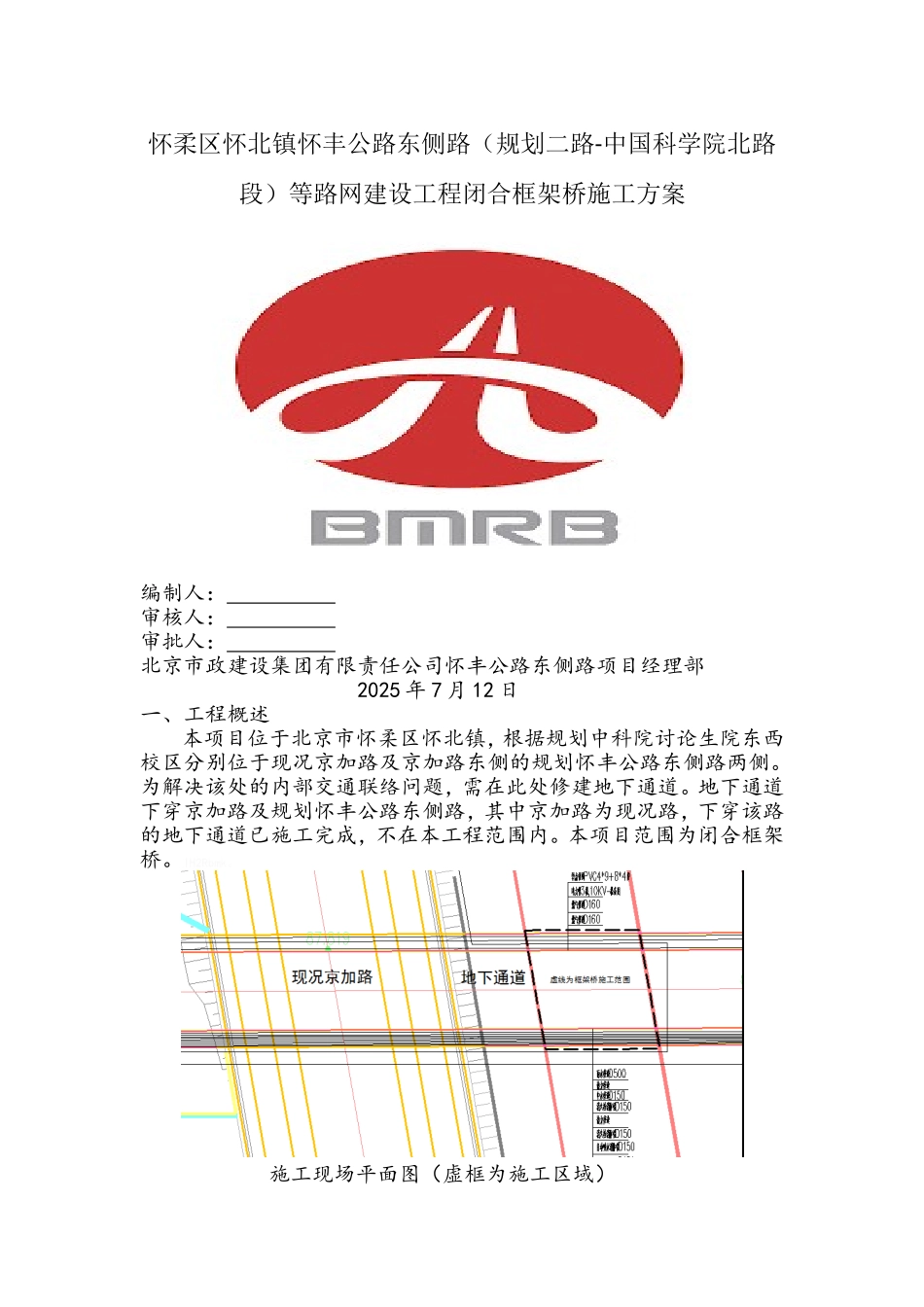

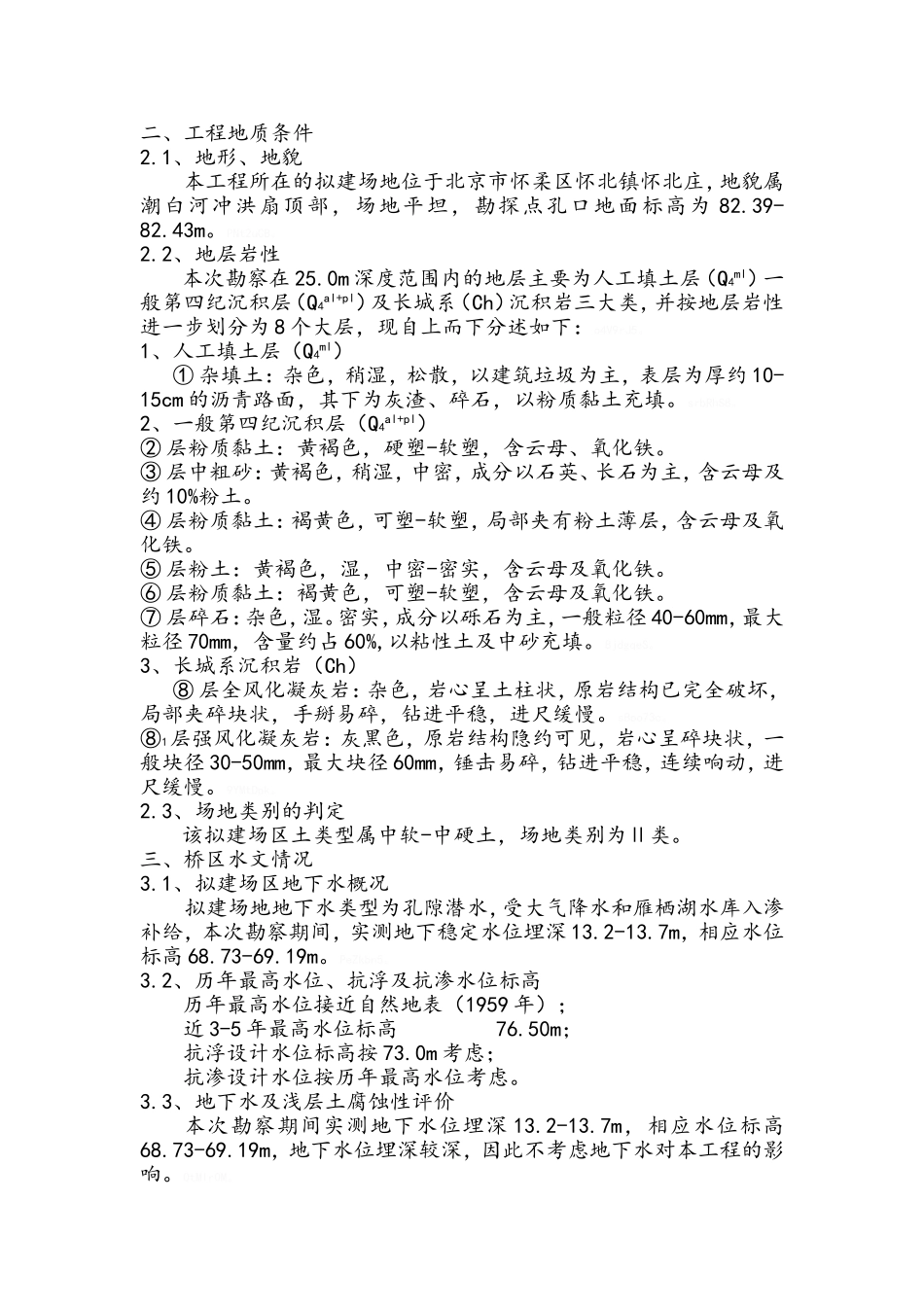

怀柔区怀北镇怀丰公路东侧路（规划二路-中国科学院北路段）等路网建设工程闭合框架桥施工方案编制人： 审核人： 审批人： 北京市政建设集团有限责任公司怀丰公路东侧路项目经理部 2025 年 7 月 12 日一、工程概述本项目位于北京市怀柔区怀北镇，根据规划中科院讨论生院东西校区分别位于现况京加路及京加路东侧的规划怀丰公路东侧路两侧。为解决该处的内部交通联络问题，需在此处修建地下通道。地下通道下穿京加路及规划怀丰公路东侧路，其中京加路为现况路，下穿该路的地下通道已施工完成，不在本工程范围内。本项目范围为闭合框架桥。IH2Rbmk。施工现场平面图（虚框为施工区域）二、工程地质条件2.1、地形、地貌本工程所在的拟建场地位于北京市怀柔区怀北镇怀北庄，地貌属潮白河冲洪扇顶部，场地平坦，勘探点孔口地面标高为 82.39-82.43m。PNt2uCB。2.2、地层岩性本次勘察在 25.0m 深度范围内的地层主要为人工填土层（Q4ml）一般第四纪沉积层（Q4al+pl）及长城系（Ch）沉积岩三大类，并按地层岩性进一步划分为 8 个大层，现自上而下分述如下：o4V9rJ5。1、人工填土层（Q4ml）① 杂填土：杂色，稍湿，松散，以建筑垃圾为主，表层为厚约 10-15cm 的沥青路面，其下为灰渣、碎石，以粉质黏土充填。srbRhS8。2、一般第四纪沉积层（Q4al+pl）② 层粉质黏土：黄褐色，硬塑-软塑，含云母、氧化铁。③ 层中粗砂：黄褐色，稍湿，中密，成分以石英、长石为主，含云母及约 10%粉土。④ 层粉质黏土：褐黄色，可塑-软塑，局部夹有粉土薄层，含云母及氧化铁。⑤ 层粉土：黄褐色，湿，中密-密实，含云母及氧化铁。⑥ 层粉质黏土：褐黄色，可塑-软塑，含云母及氧化铁。⑦ 层碎石：杂色，湿。密实，成分以砾石为主，一般粒径 40-60mm，最大粒径 70mm，含量约占 60%,以粘性土及中砂充填。8jdgqeS。3、长城系沉积岩（Ch）⑧ 层全风化凝灰岩：杂色，岩心呈土柱状，原岩结构已完全破坏，局部夹碎块状，手掰易碎，钻进平稳，进尺缓慢。sBoo73c。⑧1层强风化凝灰岩：灰黑色，原岩结构隐约可见，岩心呈碎块状，一般块径 30-50mm，最大块径 60mm，锤击易碎，钻进平稳，连续响动，进尺缓慢。9YMtDpk。2.3、场地类别的判定该拟建场区土类型属中软-中硬土，场地类别为Ⅱ类。三、桥区水文情况3.1、拟建场区地下水概况拟建场地地下水类型为孔隙潜水，受大气降水和雁栖湖水库入渗补给，本次勘察期间，实测地下稳定水位埋深 13.2-13.7m，相应水位标...
