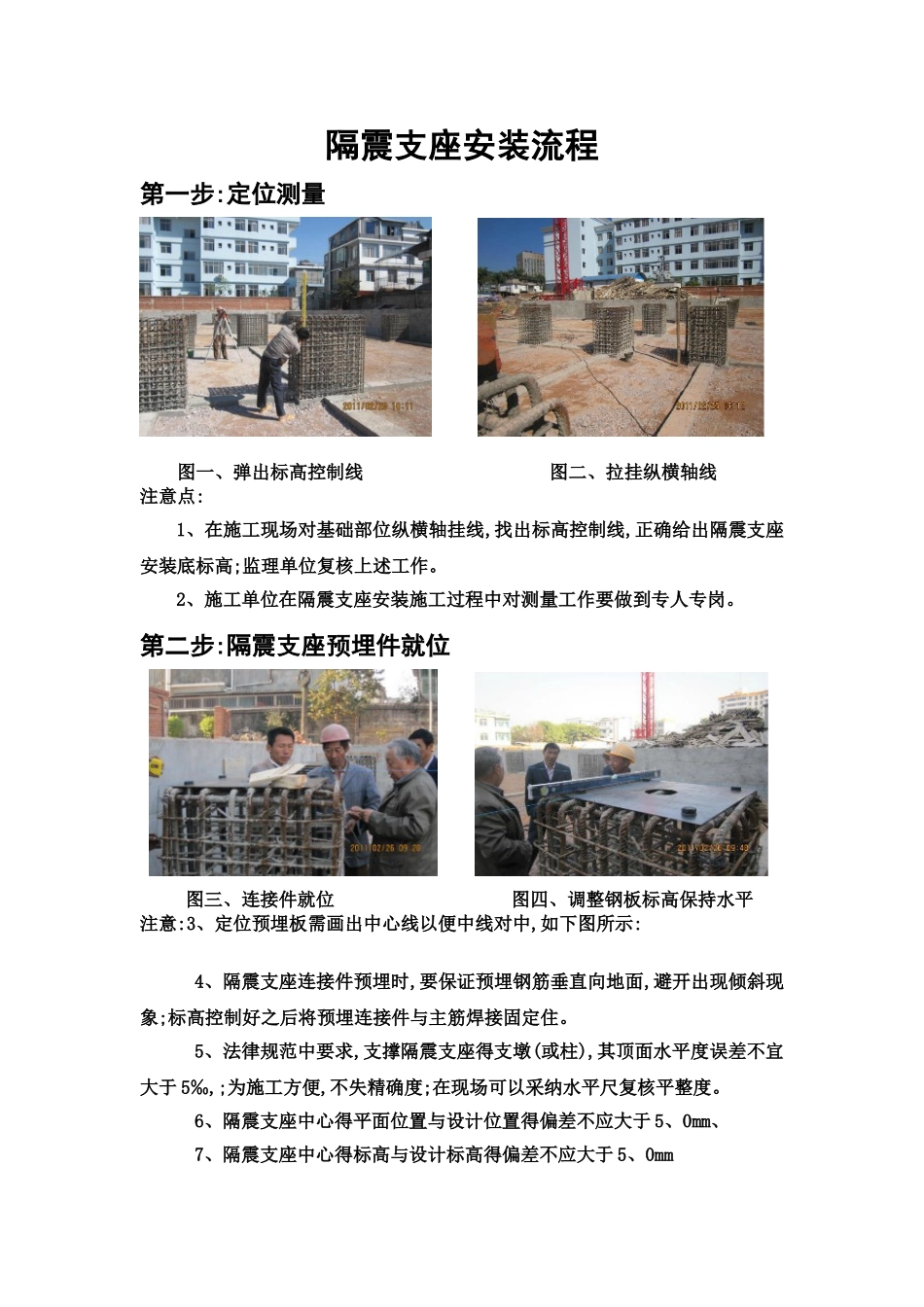

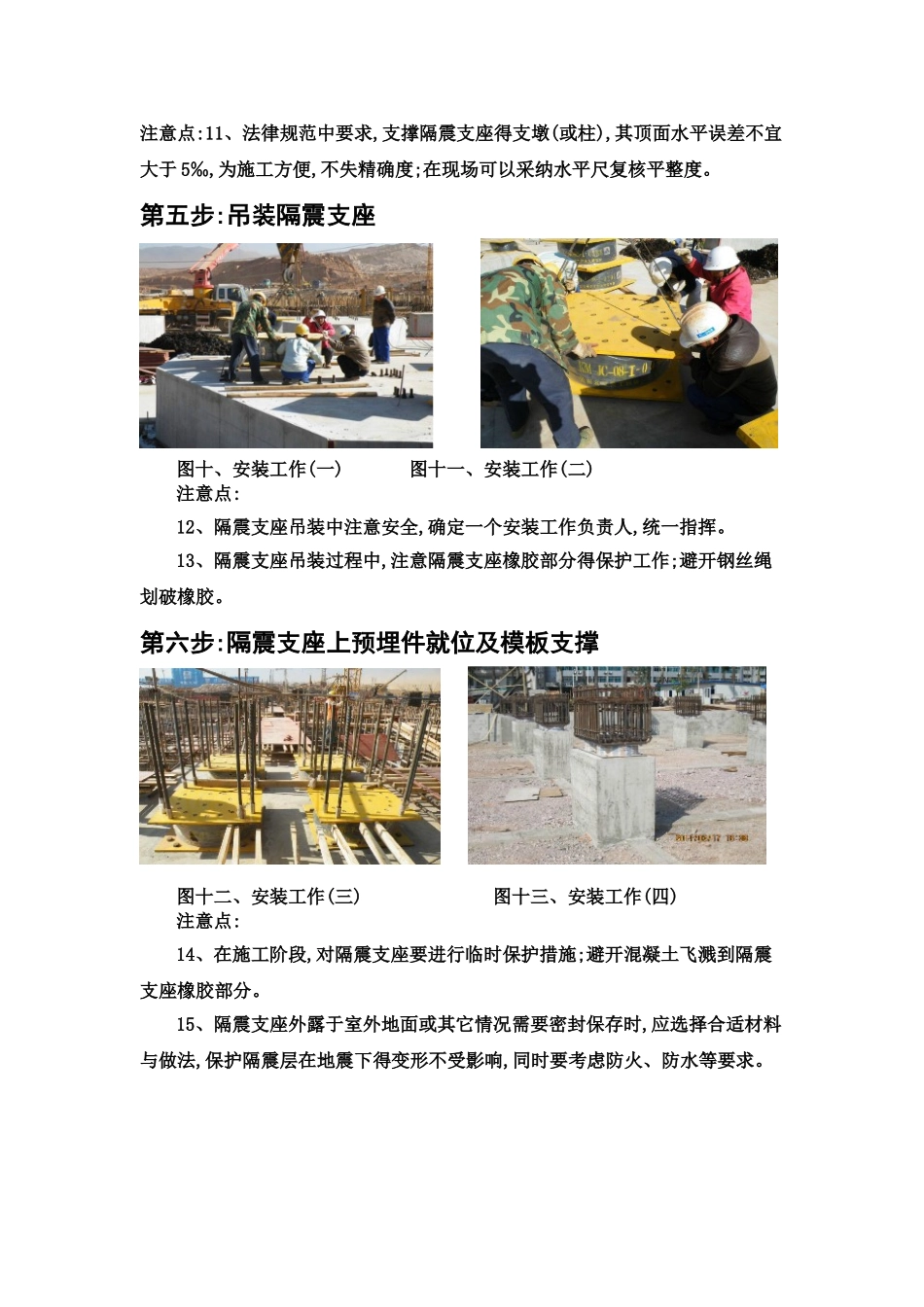

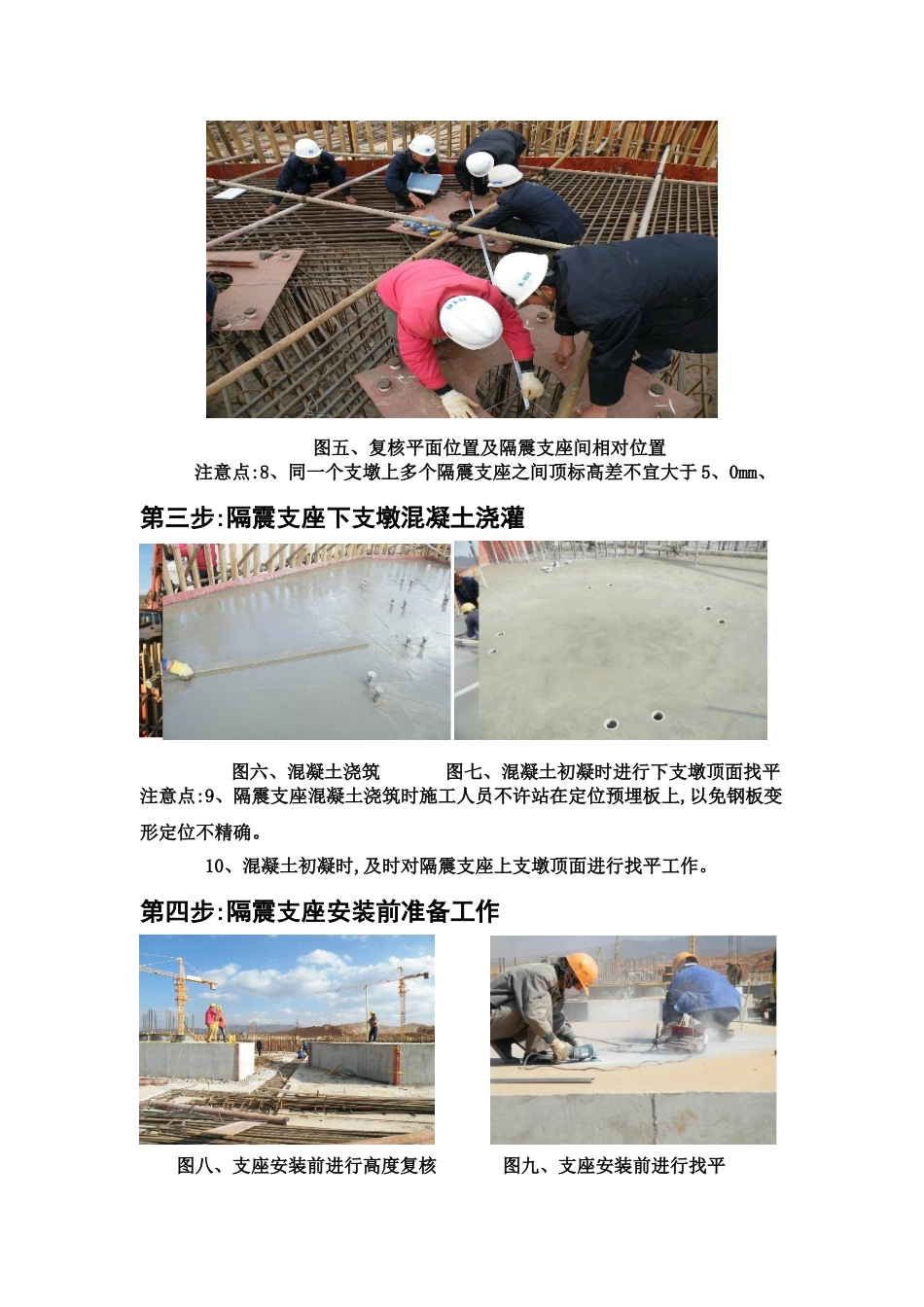

隔震支座安装流程第一步:定位测量 图一、弹出标高控制线 图二、拉挂纵横轴线注意点:1、在施工现场对基础部位纵横轴挂线,找出标高控制线,正确给出隔震支座安装底标高;监理单位复核上述工作。2、施工单位在隔震支座安装施工过程中对测量工作要做到专人专岗。第二步:隔震支座预埋件就位 图三、连接件就位 图四、调整钢板标高保持水平注意:3、定位预埋板需画出中心线以便中线对中,如下图所示:4、隔震支座连接件预埋时,要保证预埋钢筋垂直向地面,避开出现倾斜现象;标高控制好之后将预埋连接件与主筋焊接固定住。5、法律规范中要求,支撑隔震支座得支墩(或柱),其顶面水平度误差不宜大于 5‰,;为施工方便,不失精确度;在现场可以采纳水平尺复核平整度。6、隔震支座中心得平面位置与设计位置得偏差不应大于 5、0mm、7、隔震支座中心得标高与设计标高得偏差不应大于 5、0mm图五、复核平面位置及隔震支座间相对位置注意点:8、同一个支墩上多个隔震支座之间顶标高差不宜大于 5、0mm、第三步:隔震支座下支墩混凝土浇灌 图六、混凝土浇筑 图七、混凝土初凝时进行下支墩顶面找平注意点:9、隔震支座混凝土浇筑时施工人员不许站在定位预埋板上,以免钢板变形定位不精确。10、混凝土初凝时,及时对隔震支座上支墩顶面进行找平工作。第四步:隔震支座安装前准备工作 图八、支座安装前进行高度复核 图九、支座安装前进行找平注意点:11、法律规范中要求,支撑隔震支座得支墩(或柱),其顶面水平误差不宜大于 5‰,为施工方便,不失精确度;在现场可以采纳水平尺复核平整度。第五步:吊装隔震支座 图十、安装工作(一) 图十一、安装工作(二)注意点:12、隔震支座吊装中注意安全,确定一个安装工作负责人,统一指挥。13、隔震支座吊装过程中,注意隔震支座橡胶部分得保护工作;避开钢丝绳划破橡胶。第六步:隔震支座上预埋件就位及模板支撑 图十二、安装工作(三) 图十三、安装工作(四)注意点:14、在施工阶段,对隔震支座要进行临时保护措施;避开混凝土飞溅到隔震支座橡胶部分。15、隔震支座外露于室外地面或其它情况需要密封保存时,应选择合适材料与做法,保护隔震层在地震下得变形不受影响,同时要考虑防火、防水等要求。
