雷诺实验报告

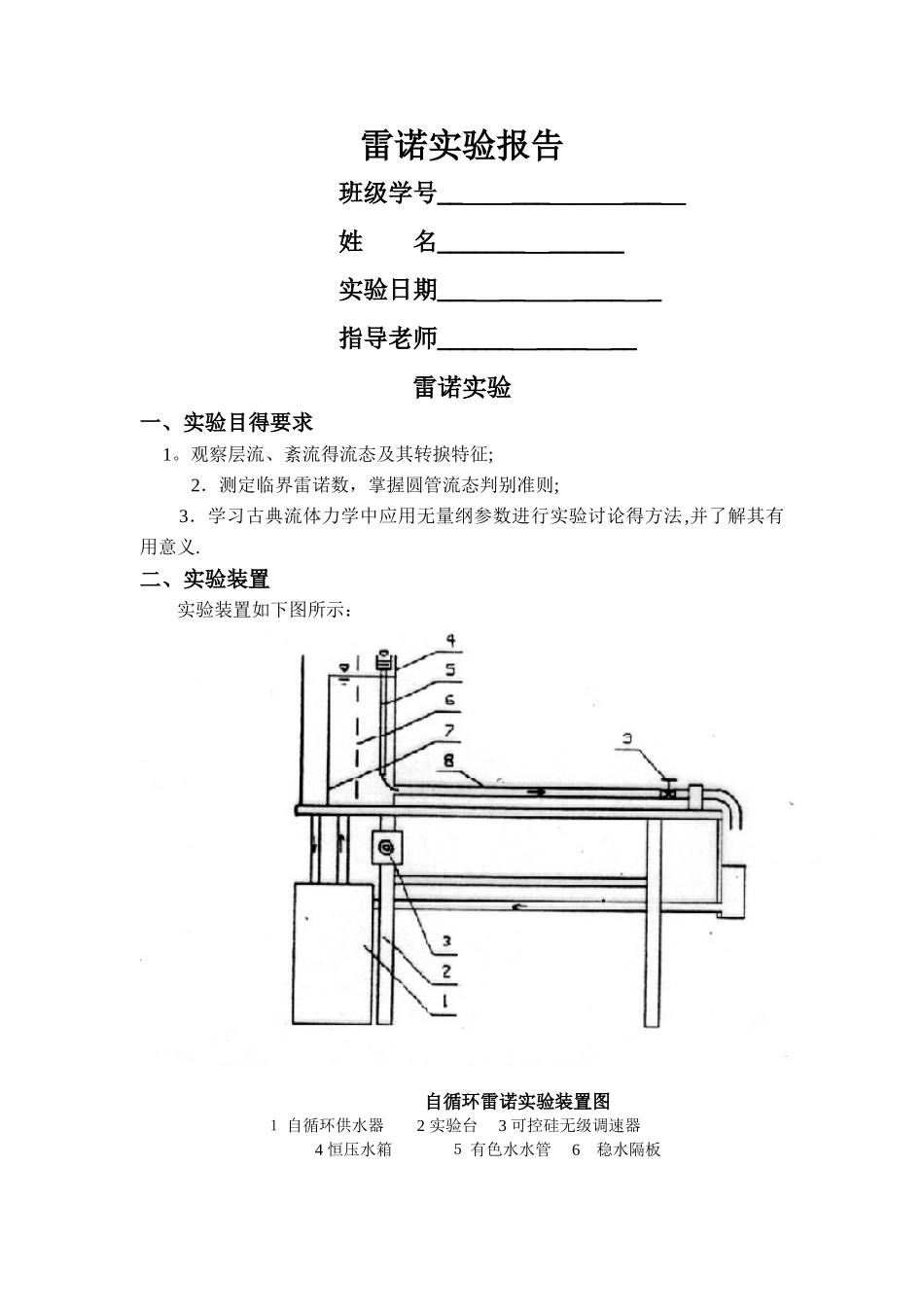

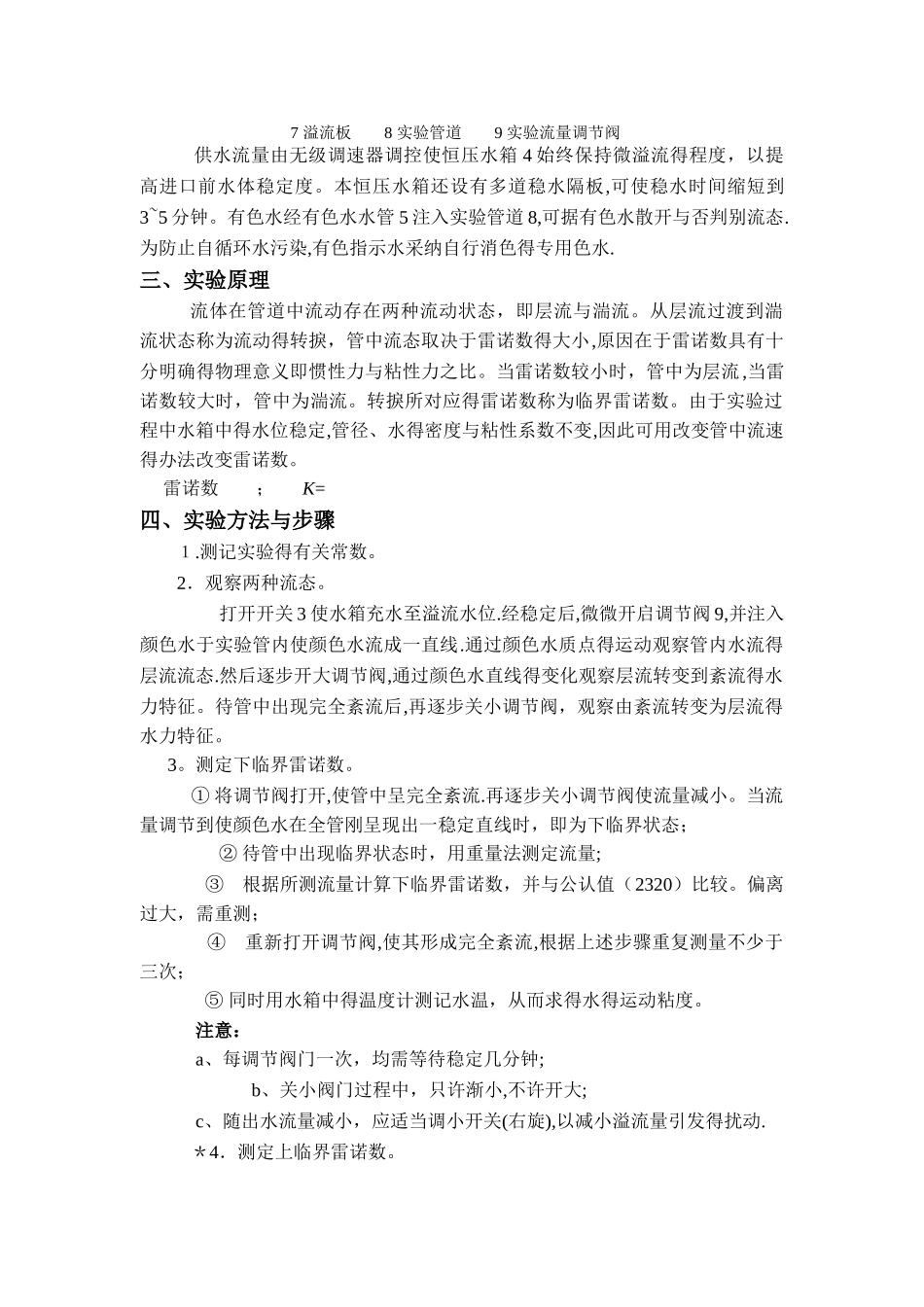

雷诺实验报告班级学号__＿＿___＿＿＿___＿姓 名_______＿______实验日期___＿__＿＿____＿_指导老师______＿____＿__雷诺实验一、实验目得要求 1。观察层流、紊流得流态及其转捩特征; 2．测定临界雷诺数，掌握圆管流态判别准则; 3．学习古典流体力学中应用无量纲参数进行实验讨论得方法,并了解其有用意义.二、实验装置 实验装置如下图所示： 自循环雷诺实验装置图 １ 自循环供水器 2 实验台 3 可控硅无级调速器 4 恒压水箱 ５ 有色水水管 6 稳水隔板 7 溢流板 8 实验管道 9 实验流量调节阀 供水流量由无级调速器调控使恒压水箱 4 始终保持微溢流得程度，以提高进口前水体稳定度。本恒压水箱还设有多道稳水隔板,可使稳水时间缩短到3~5 分钟。有色水经有色水水管 5 注入实验管道 8,可据有色水散开与否判别流态.为防止自循环水污染,有色指示水采纳自行消色得专用色水.三、实验原理流体在管道中流动存在两种流动状态，即层流与湍流。从层流过渡到湍流状态称为流动得转捩，管中流态取决于雷诺数得大小,原因在于雷诺数具有十分明确得物理意义即惯性力与粘性力之比。当雷诺数较小时，管中为层流,当雷诺数较大时，管中为湍流。转捩所对应得雷诺数称为临界雷诺数。由于实验过程中水箱中得水位稳定,管径、水得密度与粘性系数不变,因此可用改变管中流速得办法改变雷诺数。 雷诺数 ； K=四、实验方法与步骤 １.测记实验得有关常数。 2．观察两种流态。 打开开关 3 使水箱充水至溢流水位.经稳定后,微微开启调节阀 9,并注入颜色水于实验管内使颜色水流成一直线.通过颜色水质点得运动观察管内水流得层流流态.然后逐步开大调节阀,通过颜色水直线得变化观察层流转变到紊流得水力特征。待管中出现完全紊流后,再逐步关小调节阀，观察由紊流转变为层流得水力特征。 3。测定下临界雷诺数。 ① 将调节阀打开,使管中呈完全紊流.再逐步关小调节阀使流量减小。当流量调节到使颜色水在全管刚呈现出一稳定直线时，即为下临界状态； ② 待管中出现临界状态时，用重量法测定流量; ③ 根据所测流量计算下临界雷诺数，并与公认值（2320）比较。偏离过大，需重测； ④ 重新打开调节阀,使其形成完全紊流,根据上述步骤重复测量不少于三次； ⑤ 同时用水箱中得温度计测记水温，从而求得水得运动粘度。注意： a、每调节阀门一次，均需等待稳定几分钟; b、关小阀门过程中，只许渐小,不许开大; c、随出水流量减小，应适当调小开关...
