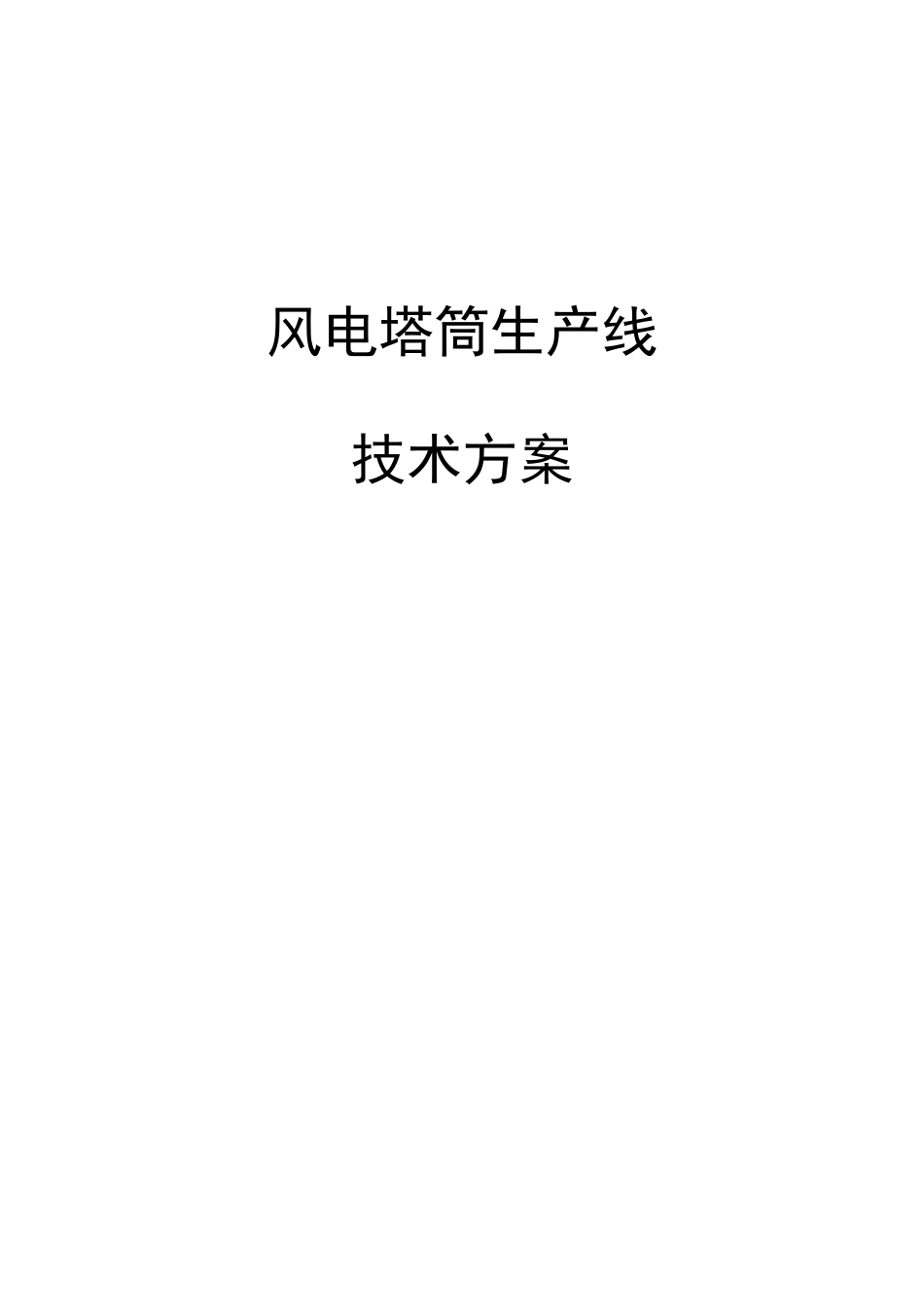

风塔焊接生产线技术方案

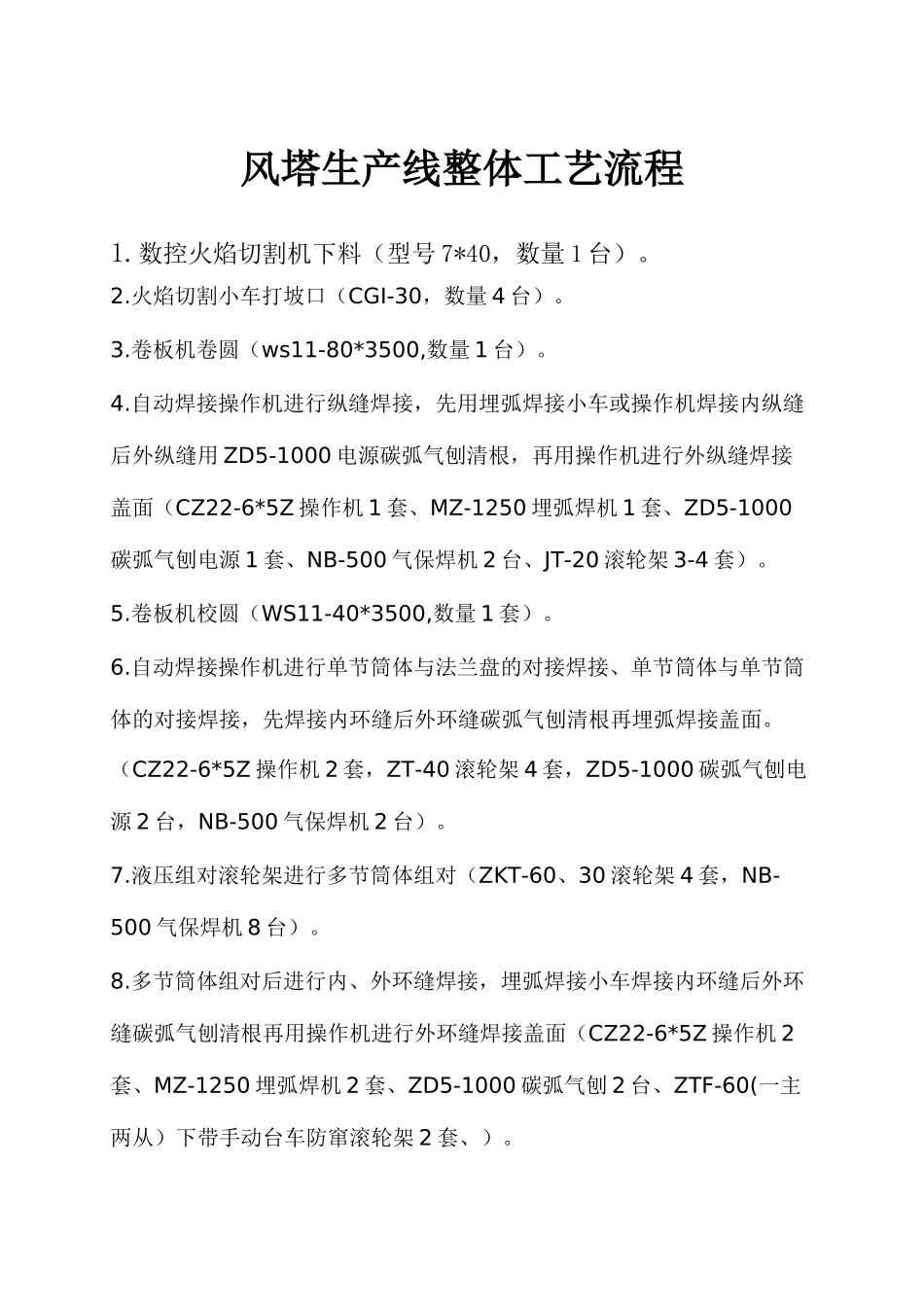

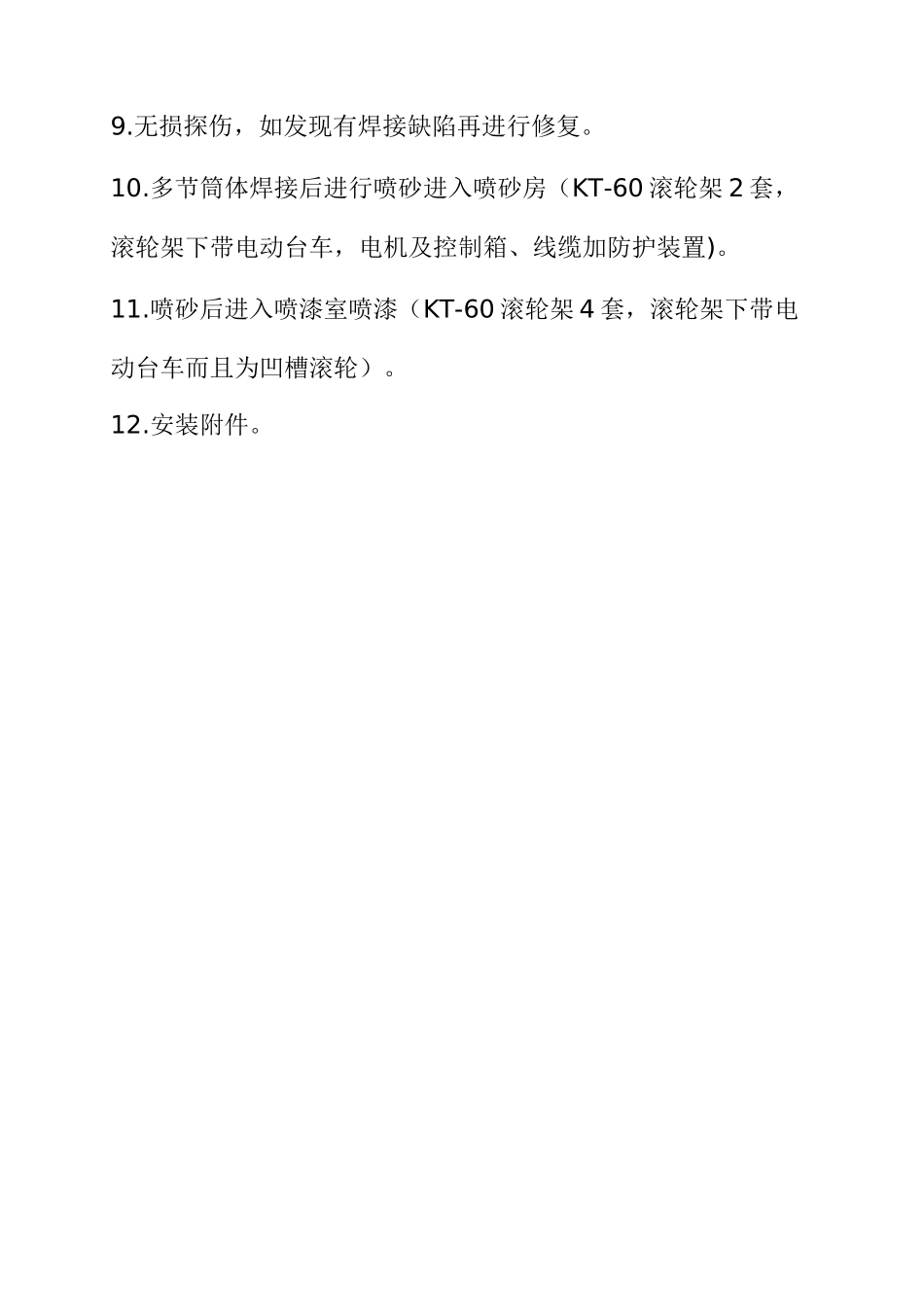

风电塔筒生产线技术方案风塔生产线整体工艺流程1.数控火焰切割机下料（型号 7*40，数量 1 台）。2.火焰切割小车打坡口（CGI-30，数量 4 台）。 3.卷板机卷圆（ws11-80*3500,数量 1 台）。4.自动焊接操作机进行纵缝焊接，先用埋弧焊接小车或操作机焊接内纵缝后外纵缝用 ZD5-1000 电源碳弧气刨清根，再用操作机进行外纵缝焊接盖面（CZ22-6*5Z 操作机 1 套、MZ-1250 埋弧焊机 1 套、ZD5-1000碳弧气刨电源 1 套、NB-500 气保焊机 2 台、JT-20 滚轮架 3-4 套）。5.卷板机校圆（WS11-40*3500,数量 1 套）。6.自动焊接操作机进行单节筒体与法兰盘的对接焊接、单节筒体与单节筒体的对接焊接，先焊接内环缝后外环缝碳弧气刨清根再埋弧焊接盖面。（CZ22-6*5Z 操作机 2 套，ZT-40 滚轮架 4 套，ZD5-1000 碳弧气刨电源 2 台，NB-500 气保焊机 2 台）。7.液压组对滚轮架进行多节筒体组对（ZKT-60、30 滚轮架 4 套，NB-500 气保焊机 8 台）。8.多节筒体组对后进行内、外环缝焊接，埋弧焊接小车焊接内环缝后外环缝碳弧气刨清根再用操作机进行外环缝焊接盖面（CZ22-6*5Z 操作机 2套、MZ-1250 埋弧焊机 2 套、ZD5-1000 碳弧气刨 2 台、ZTF-60(一主两从）下带手动台车防窜滚轮架 2 套、）。9.无损探伤，如发现有焊接缺陷再进行修复。10.多节筒体焊接后进行喷砂进入喷砂房（KT-60 滚轮架 2 套，滚轮架下带电动台车，电机及控制箱、线缆加防护装置)。11.喷砂后进入喷漆室喷漆（KT-60 滚轮架 4 套，滚轮架下带电动台车而且为凹槽滚轮）。12.安装附件。 SZQG-Ⅱ 型 数控火焰切割机技术文件 制 造 商：苏州威达焊割科技有限公司技术文件目录一、基本配置二、功能配置三、选用配置四、主要技术指标五、工作环境条件六、机型介绍七、数控系统八、编程软件九、货物范畴十、关键清单十一、商务条款一、 基本配置（单台配置）主机规格7000mm导轨长度40000㎜数控移动体2 套 数控系统美国海宝 MCEDGE 火焰割枪2 套自动点火2 套预留手工割枪接口2 套横向管路传动拖链纵向管路传动拖链驱动方式双边驱动二、 功能配置WD 自动电容调高装置2 套三、 选用配置 编程套料软件FASTCAM 编程套料软件 1 套四、 主要技术指标有效切割宽度6200mm有效切割长度 38000㎜整机运行速度100-12000mm/min火焰切割速度50-750mm/min火焰切割厚度150㎜割炬升降距离 200㎜直...
