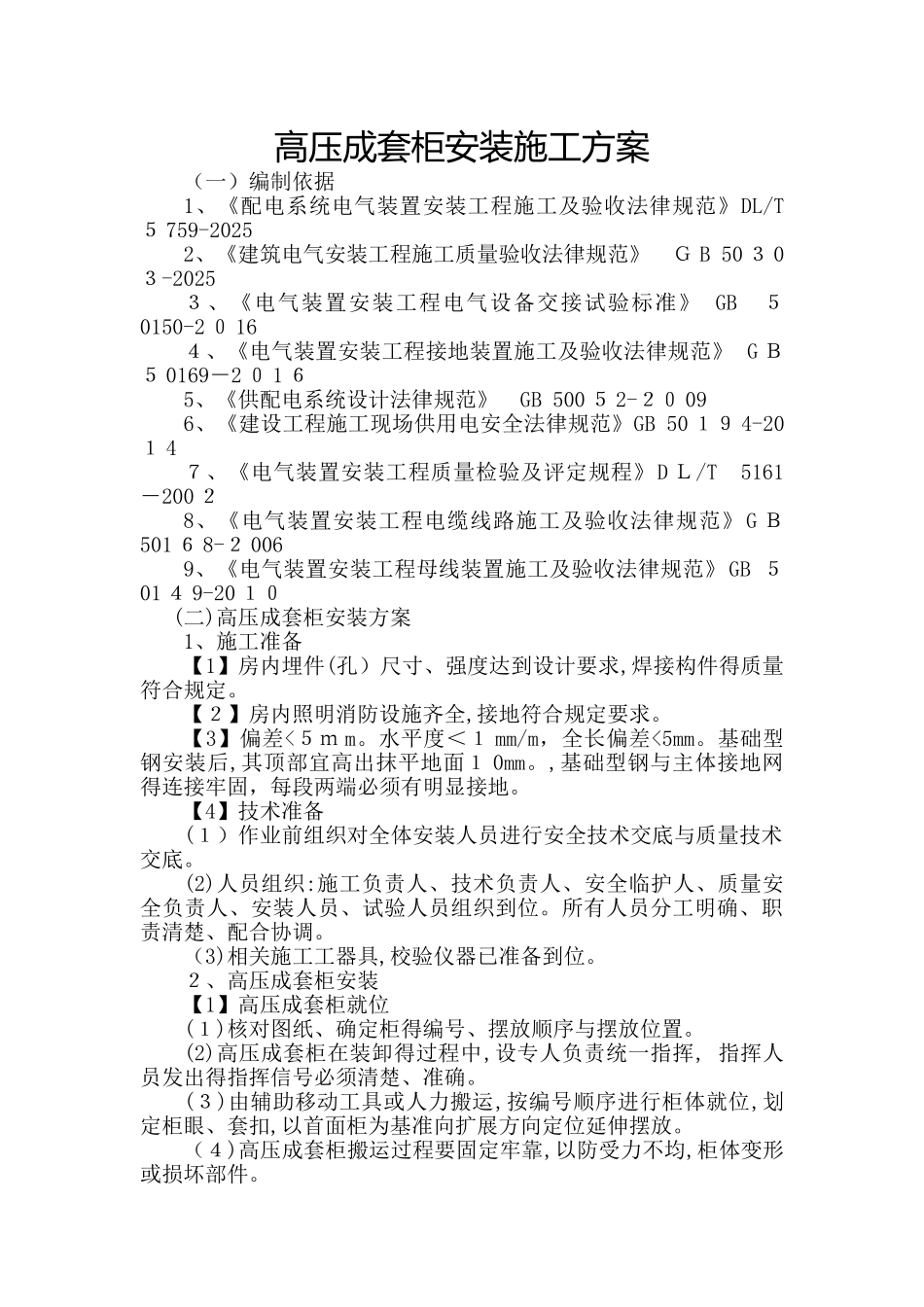

高压成套柜安装施工方案

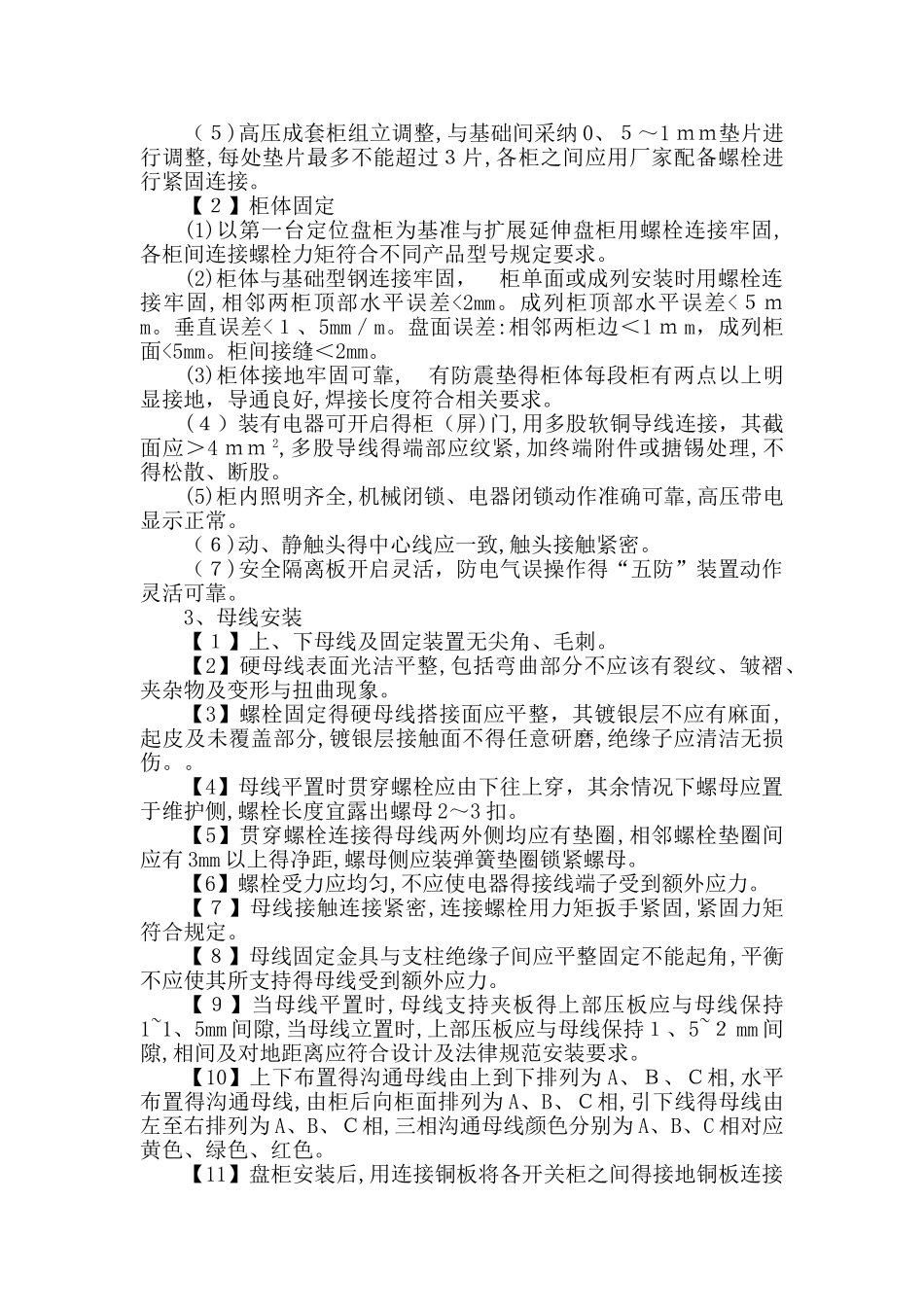

高压成套柜安装施工方案（一）编制依据1、《配电系统电气装置安装工程施工及验收法律规范》DL/T ５ 759-20252、《建筑电气安装工程施工质量验收法律规范》 Ｇ B 50 ３ 0３-2025３、《电气装置安装工程电气设备交接试验标准》 GB ５0150-2 ０ 16４、《电气装置安装工程接地装置施工及验收法律规范》 G Ｂ ５ 0169－2 ０ 1 ６5、《供配电系统设计法律规范》 GB 500 ５ 2-２０ 096、《建设工程施工现场供用电安全法律规范》GB 50 １９ 4-20１ 4７、《电气装置安装工程质量检验及评定规程》D Ｌ/T 5161－200 ２8、《电气装置安装工程电缆线路施工及验收法律规范》G Ｂ 501 ６ 8-２ 0069、《电气装置安装工程母线装置施工及验收法律规范》GB ５01 ４ 9-20 １０(二)高压成套柜安装方案1、施工准备【1】房内埋件(孔）尺寸、强度达到设计要求,焊接构件得质量符合规定。【２】房内照明消防设施齐全,接地符合规定要求。【3】偏差<５ｍ m。水平度＜１ mm/m，全长偏差<5mm。基础型钢安装后,其顶部宜高出抹平地面１ 0mm。,基础型钢与主体接地网得连接牢固，每段两端必须有明显接地。【4】技术准备(１）作业前组织对全体安装人员进行安全技术交底与质量技术交底。(2)人员组织:施工负责人、技术负责人、安全临护人、质量安全负责人、安装人员、试验人员组织到位。所有人员分工明确、职责清楚、配合协调。（3)相关施工工器具,校验仪器已准备到位。２、高压成套柜安装【1】高压成套柜就位(１)核对图纸、确定柜得编号、摆放顺序与摆放位置。 (2)高压成套柜在装卸得过程中,设专人负责统一指挥, 指挥人员发出得指挥信号必须清楚、准确。(３)由辅助移动工具或人力搬运,按编号顺序进行柜体就位,划定柜眼、套扣,以首面柜为基准向扩展方向定位延伸摆放。（４)高压成套柜搬运过程要固定牢靠,以防受力不均,柜体变形或损坏部件。（５)高压成套柜组立调整,与基础间采纳 0、５～1 ｍｍ垫片进行调整,每处垫片最多不能超过３片,各柜之间应用厂家配备螺栓进行紧固连接。【２】柜体固定(1)以第一台定位盘柜为基准与扩展延伸盘柜用螺栓连接牢固,各柜间连接螺栓力矩符合不同产品型号规定要求。(2)柜体与基础型钢连接牢固， 柜单面或成列安装时用螺栓连接牢固,相邻两柜顶部水平误差<2mm。成列柜顶部水平误差<５ｍm。垂直误差<１、5mm／m。盘面误差:相邻两柜边＜1 ｍ m，成列柜面<5mm。柜间接缝＜2mm。(3)柜体接地牢固可靠, 有防震垫...
