高层住宅水暖施工组织设计范本

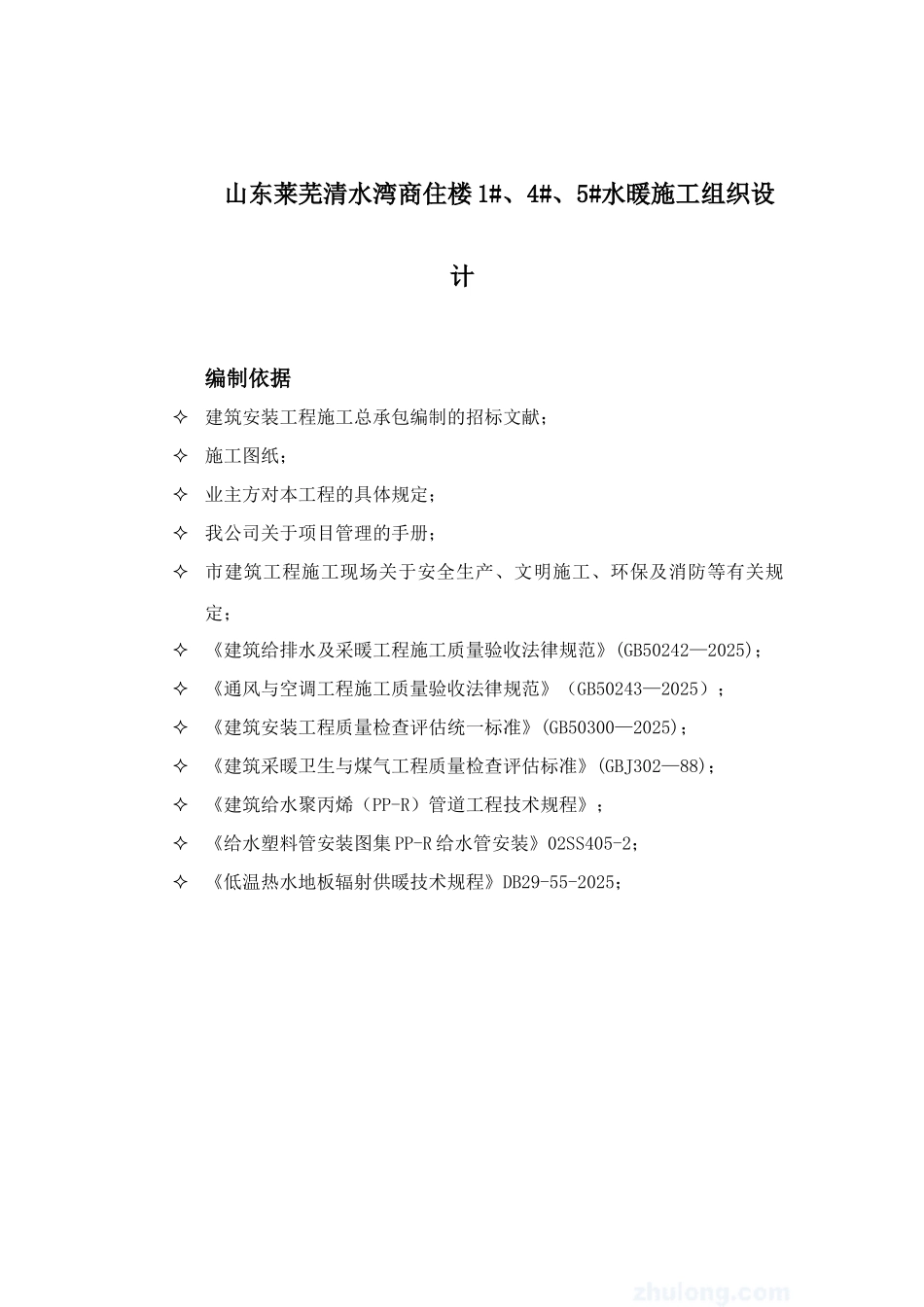

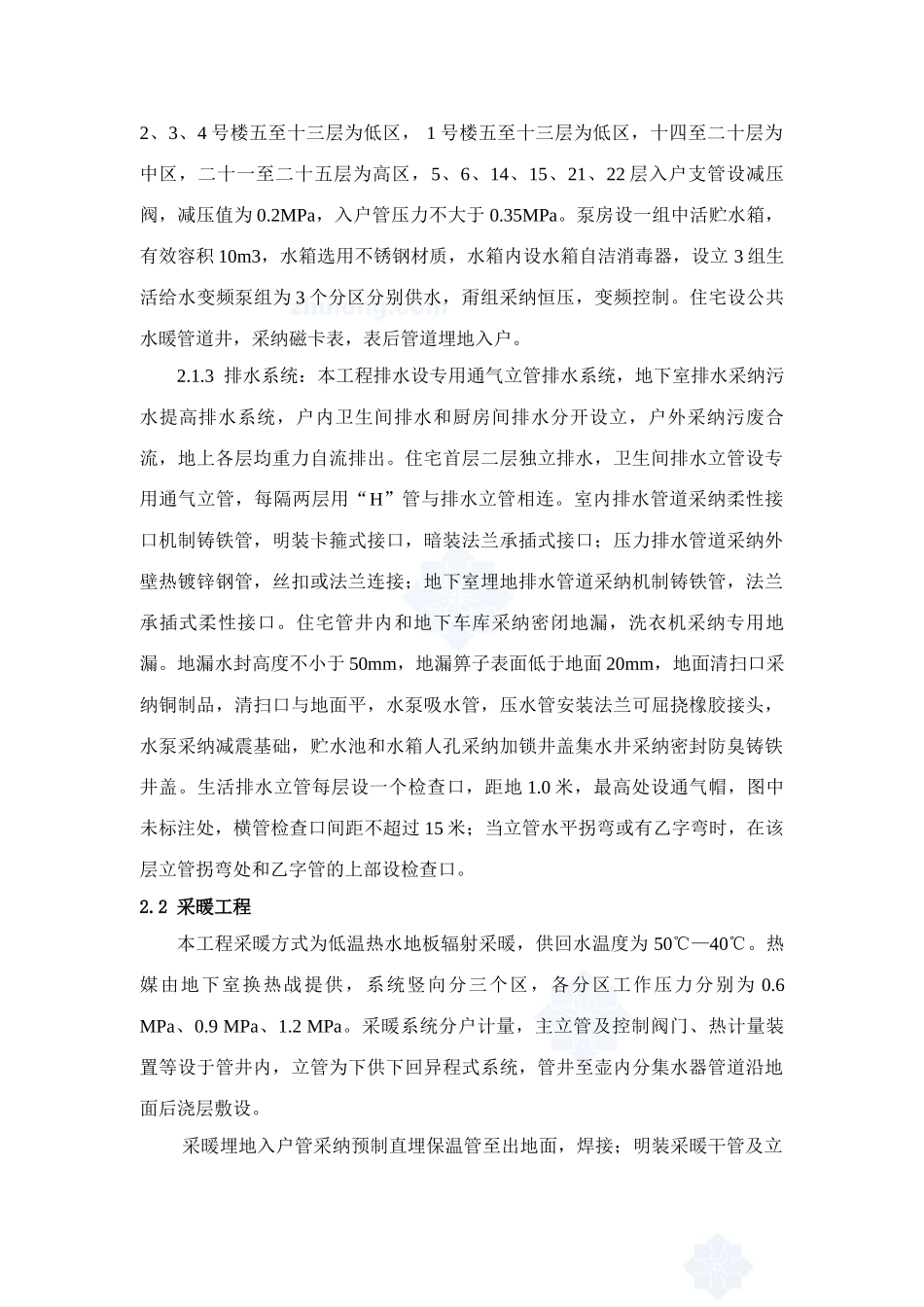

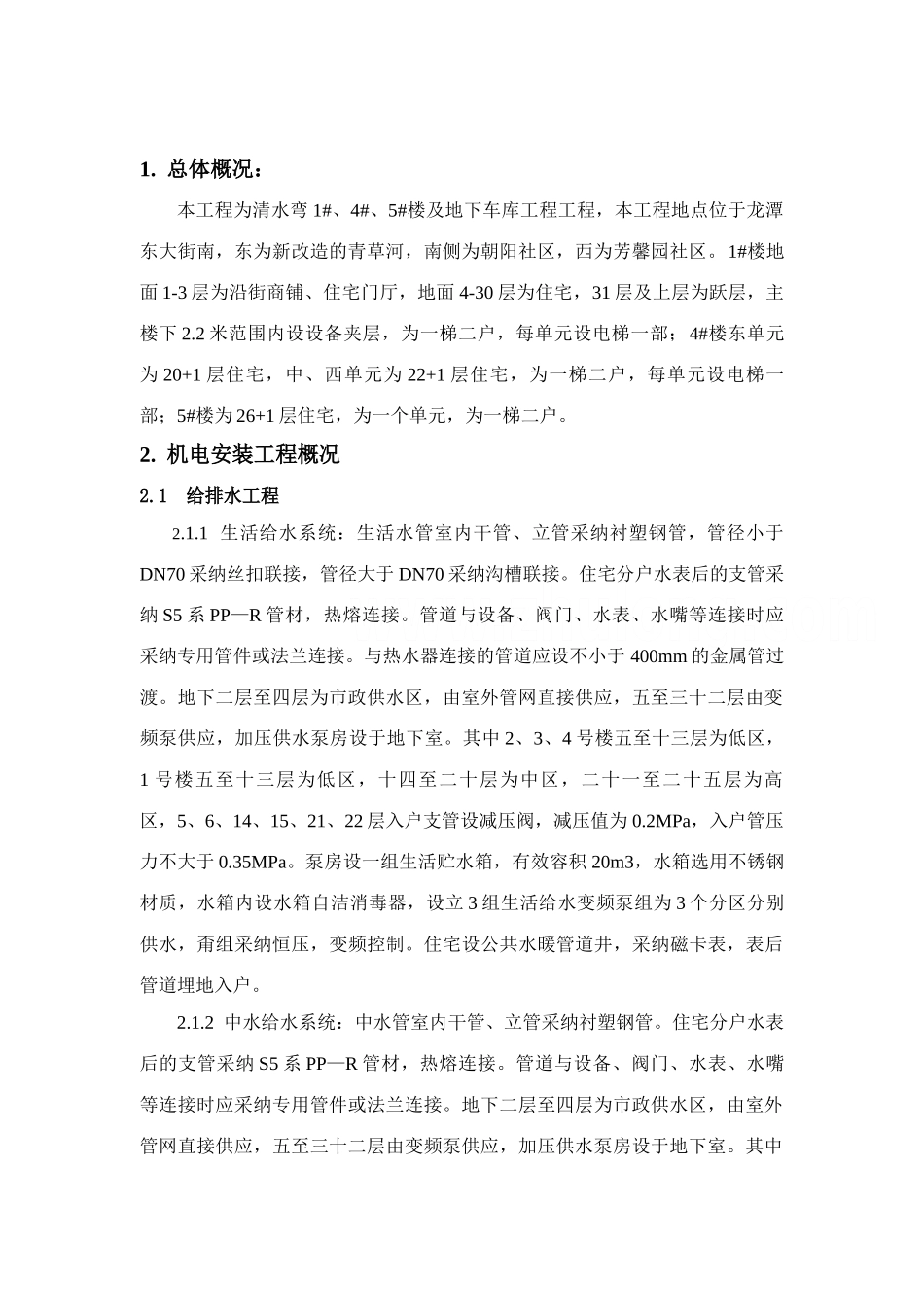

山东莱芜清水湾商住楼 1#、4#、5#水暖施工组织设计编制依据建筑安装工程施工总承包编制的招标文献；施工图纸；业主方对本工程的具体规定；我公司关于项目管理的手册；市建筑工程施工现场关于安全生产、文明施工、环保及消防等有关规定；《建筑给排水及采暖工程施工质量验收法律规范》(GB50242—2025)；《通风与空调工程施工质量验收法律规范》（GB50243—2025）；《建筑安装工程质量检查评估统一标准》(GB50300—2025)；《建筑采暖卫生与煤气工程质量检查评估标准》(GBJ302—88)；《建筑给水聚丙烯（PP-R）管道工程技术规程》；《给水塑料管安装图集 PP-R 给水管安装》02SS405-2；《低温热水地板辐射供暖技术规程》DB29-55-2025；1. 总体概况：本工程为清水弯 1#、4#、5#楼及地下车库工程工程，本工程地点位于龙潭东大街南，东为新改造的青草河，南侧为朝阳社区，西为芳馨园社区。1#楼地面 1-3 层为沿街商铺、住宅门厅，地面 4-30 层为住宅，31 层及上层为跃层，主楼下 2.2 米范围内设设备夹层，为一梯二户，每单元设电梯一部；4#楼东单元为 20+1 层住宅，中、西单元为 22+1 层住宅，为一梯二户，每单元设电梯一部；5#楼为 26+1 层住宅，为一个单元，为一梯二户。2. 机电安装工程概况2.1 给排水工程2.1.1 生活给水系统：生活水管室内干管、立管采纳衬塑钢管，管径小于DN70 采纳丝扣联接，管径大于 DN70 采纳沟槽联接。住宅分户水表后的支管采纳 S5 系 PP—R 管材，热熔连接。管道与设备、阀门、水表、水嘴等连接时应采纳专用管件或法兰连接。与热水器连接的管道应设不小于 400mm 的金属管过渡。地下二层至四层为市政供水区，由室外管网直接供应，五至三十二层由变频泵供应，加压供水泵房设于地下室。其中 2、3、4 号楼五至十三层为低区， 1 号楼五至十三层为低区，十四至二十层为中区，二十一至二十五层为高区，5、6、14、15、21、22 层入户支管设减压阀，减压值为 0.2MPa，入户管压力不大于 0.35MPa。泵房设一组生活贮水箱，有效容积 20m3，水箱选用不锈钢材质，水箱内设水箱自洁消毒器，设立 3 组生活给水变频泵组为 3 个分区分别供水，甭组采纳恒压，变频控制。住宅设公共水暖管道井，采纳磁卡表，表后管道埋地入户。2.1.2 中水给水系统：中水管室内干管、立管采纳衬塑钢管。住宅分户水表后的支管采纳 S5 系 PP—R 管材，热熔连接。管道与设备、阀门、水表、水嘴等连接...
