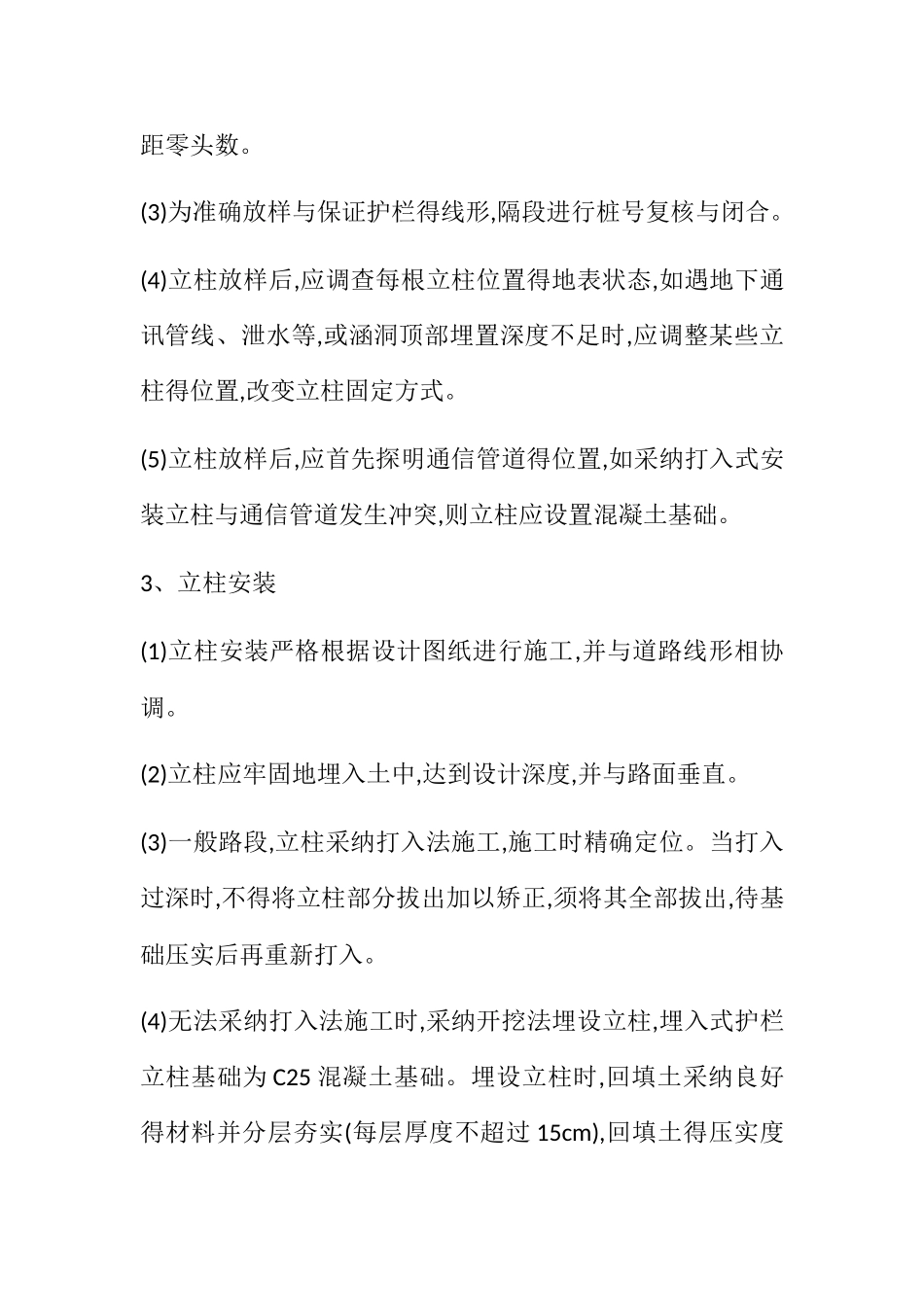

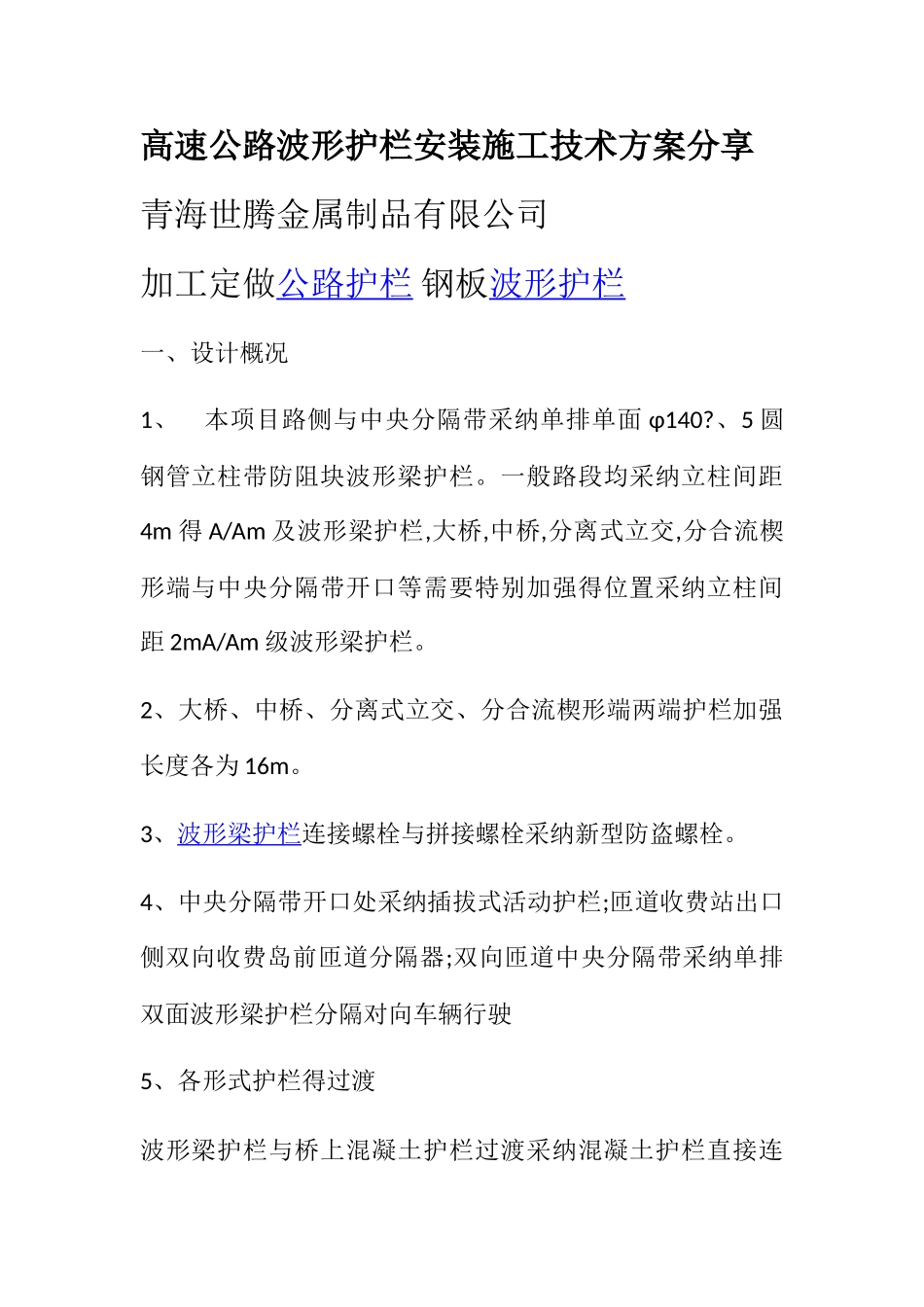

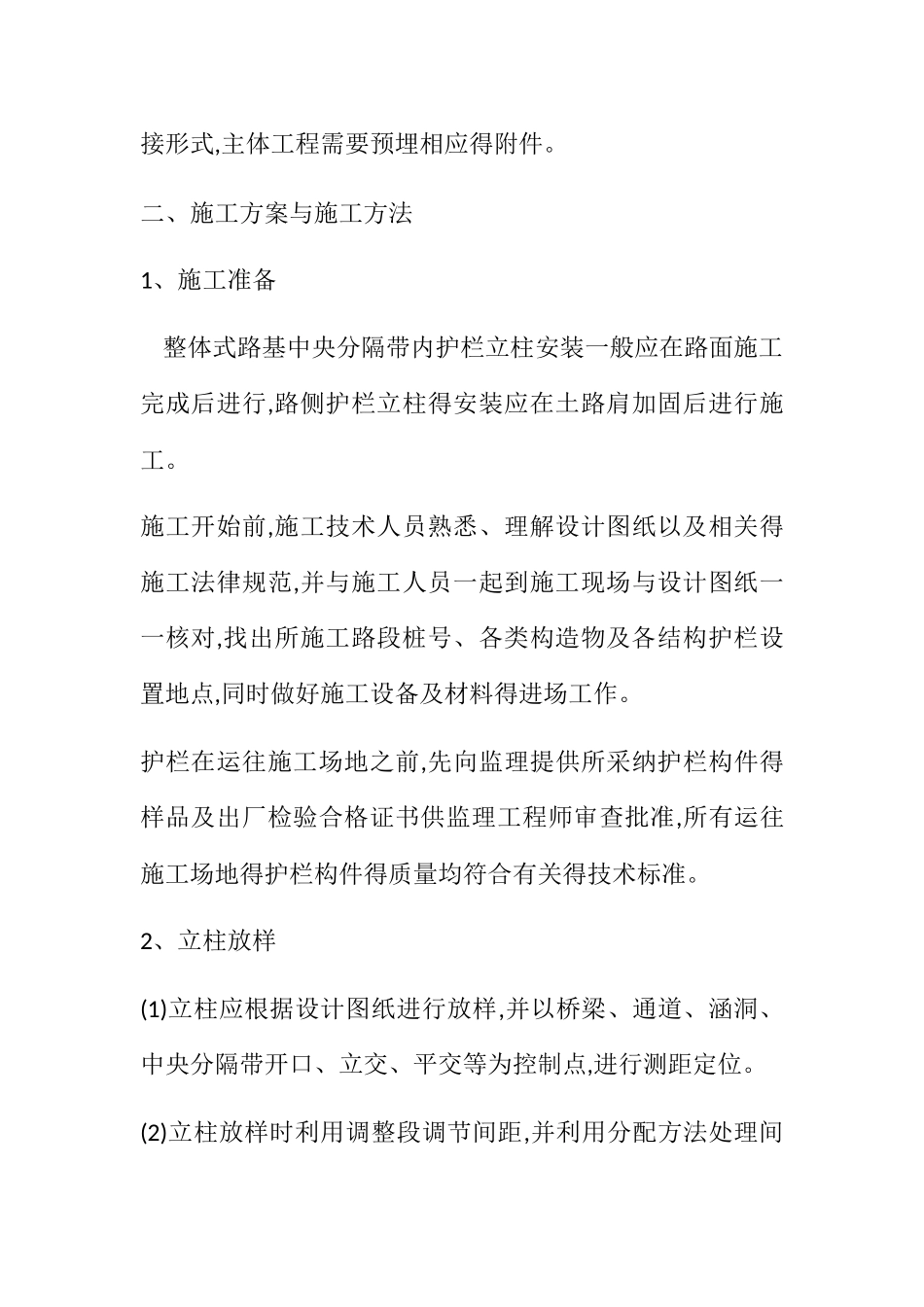

高速公路波形护栏安装施工技术方案分享青海世腾金属制品有限公司加工定做公路护栏 钢板波形护栏一、设计概况1、 本项目路侧与中央分隔带采纳单排单面 φ140?、5 圆钢管立柱带防阻块波形梁护栏。一般路段均采纳立柱间距4m 得 A/Am 及波形梁护栏,大桥,中桥,分离式立交,分合流楔形端与中央分隔带开口等需要特别加强得位置采纳立柱间距 2mA/Am 级波形梁护栏。2、大桥、中桥、分离式立交、分合流楔形端两端护栏加强长度各为 16m。3、波形梁护栏连接螺栓与拼接螺栓采纳新型防盗螺栓。4、中央分隔带开口处采纳插拔式活动护栏;匝道收费站出口侧双向收费岛前匝道分隔器;双向匝道中央分隔带采纳单排双面波形梁护栏分隔对向车辆行驶5、各形式护栏得过渡波形梁护栏与桥上混凝土护栏过渡采纳混凝土护栏直接连接形式,主体工程需要预埋相应得附件。二、施工方案与施工方法1、施工准备 整体式路基中央分隔带内护栏立柱安装一般应在路面施工完成后进行,路侧护栏立柱得安装应在土路肩加固后进行施工。施工开始前,施工技术人员熟悉、理解设计图纸以及相关得施工法律规范,并与施工人员一起到施工现场与设计图纸一一核对,找出所施工路段桩号、各类构造物及各结构护栏设置地点,同时做好施工设备及材料得进场工作。护栏在运往施工场地之前,先向监理提供所采纳护栏构件得样品及出厂检验合格证书供监理工程师审查批准,所有运往施工场地得护栏构件得质量均符合有关得技术标准。2、立柱放样(1)立柱应根据设计图纸进行放样,并以桥梁、通道、涵洞、中央分隔带开口、立交、平交等为控制点,进行测距定位。(2)立柱放样时利用调整段调节间距,并利用分配方法处理间距零头数。(3)为准确放样与保证护栏得线形,隔段进行桩号复核与闭合。(4)立柱放样后,应调查每根立柱位置得地表状态,如遇地下通讯管线、泄水等,或涵洞顶部埋置深度不足时,应调整某些立柱得位置,改变立柱固定方式。(5)立柱放样后,应首先探明通信管道得位置,如采纳打入式安装立柱与通信管道发生冲突,则立柱应设置混凝土基础。3、立柱安装(1)立柱安装严格根据设计图纸进行施工,并与道路线形相协调。(2)立柱应牢固地埋入土中,达到设计深度,并与路面垂直。(3)一般路段,立柱采纳打入法施工,施工时精确定位。当打入过深时,不得将立柱部分拔出加以矫正,须将其全部拔出,待基础压实后再重新打入。(4)无法采纳打入法施工时,采纳开挖法埋设立柱,埋入式护栏立柱基础为 C25 混凝土基础。埋设立柱时,回填土采纳良好得材料并分...
