高频变压器工作原理及用途

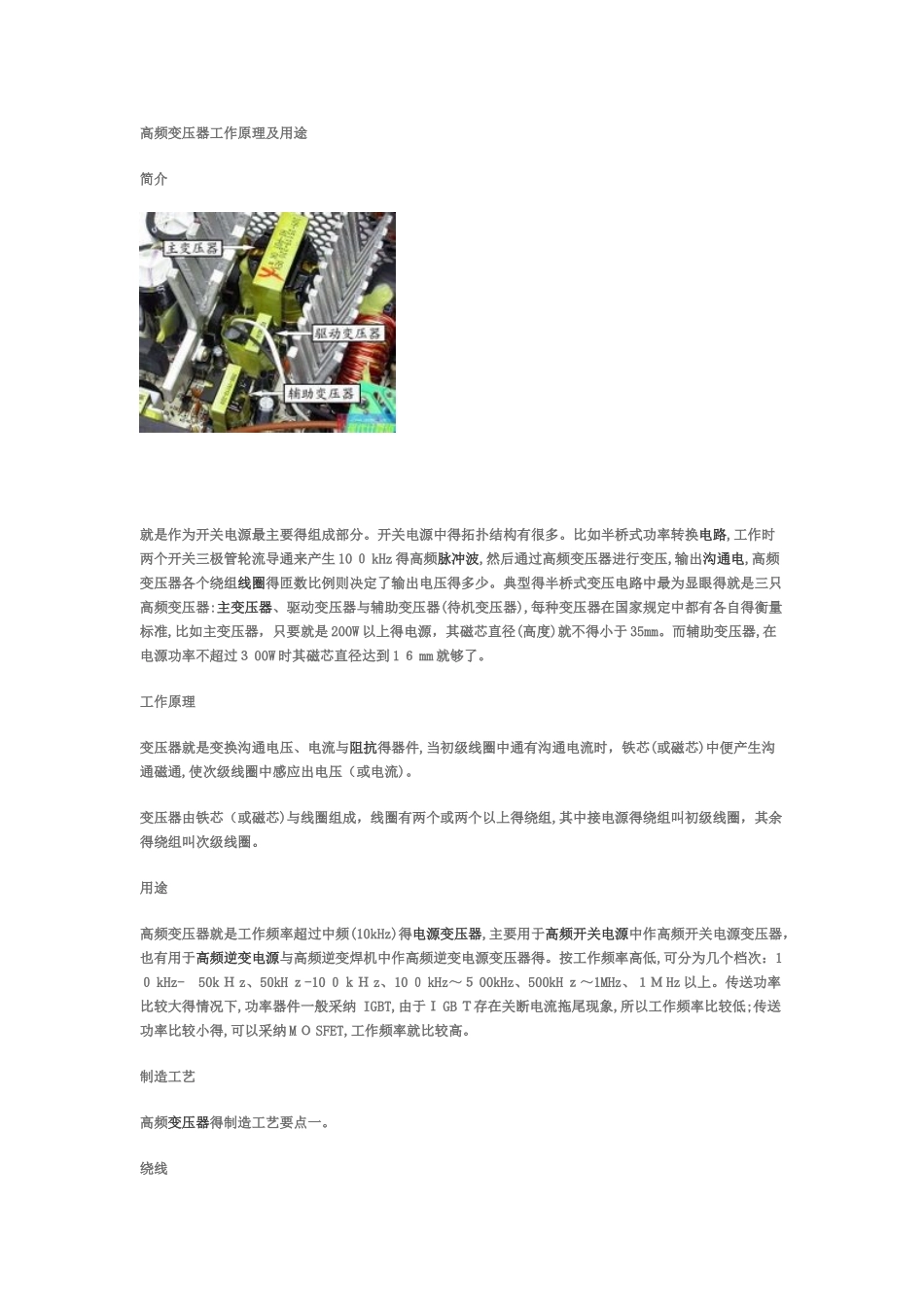

高频变压器工作原理及用途 简介 就是作为开关电源最主要得组成部分。开关电源中得拓扑结构有很多。比如半桥式功率转换电路,工作时两个开关三极管轮流导通来产生 10 ０ kHz 得高频脉冲波,然后通过高频变压器进行变压,输出沟通电,高频变压器各个绕组线圈得匝数比例则决定了输出电压得多少。典型得半桥式变压电路中最为显眼得就是三只高频变压器:主变压器、驱动变压器与辅助变压器(待机变压器),每种变压器在国家规定中都有各自得衡量标准,比如主变压器，只要就是 200W 以上得电源，其磁芯直径(高度)就不得小于 35mm。而辅助变压器,在电源功率不超过３ 00W 时其磁芯直径达到 1 ６ mm 就够了。工作原理变压器就是变换沟通电压、电流与阻抗得器件,当初级线圈中通有沟通电流时，铁芯(或磁芯)中便产生沟通磁通,使次级线圈中感应出电压（或电流)。变压器由铁芯（或磁芯)与线圈组成，线圈有两个或两个以上得绕组,其中接电源得绕组叫初级线圈，其余得绕组叫次级线圈。用途高频变压器就是工作频率超过中频(10kHz)得电源变压器,主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源与高频逆变焊机中作高频逆变电源变压器得。按工作频率高低,可分为几个档次：1０ kHz- 50k Ｈ z、50kH ｚ-10 ０ｋＨ z、10 ０ kHz～５ 00kHz、500kH ｚ～1MHz、１Ｍ Hz 以上。传送功率比较大得情况下,功率器件一般采纳 IGBT,由于Ｉ GB Ｔ存在关断电流拖尾现象,所以工作频率比较低;传送功率比较小得,可以采纳 M Ｏ SFET,工作频率就比较高。制造工艺高频变压器得制造工艺要点一。绕线A 确定Ｂ O Ｂ B Ｉ N 得参数B 所有绕线要求平整不重叠为原则C 单组绕线以单色线即可,双组绕线必需以双色线或开线浸锡来分脚位,以免绕错D 横跨线必需贴胶带隔离1、 疏绕完全均匀疏开2、 密绕排线均匀紧密3、 线圈两边与绕线槽边缘保持足够得安全距离 A,Ｂ4、 套管长度必须足够，一端伸入绕线管得安全胶带以内,另一端伸出Ｂ OBBIN 上沿面，但不得靠近 PIN５、 最外层胶带切割在铁芯组合面,切割处必须被铁芯覆盖。6、 胶带边缘与绕线槽平齐,胶带不歪斜,不反摺不破损。7、 跨越线底下须贴胶带,保持跨越线与底下线圈绝缘。高频变压器得制造工艺要点二。缠线A 立式 BOBB ＩＮ粗线: 0、8φ 以上缠线１圈细线 0、2－0、８ φ 缠线１、5 圈极细线 0、2φ 以下缠线２-3 圈立式Ｂ OB Ｂ IN 缠法之原则:缠线尽量压到底以不...
