1#楼裙楼地基处理

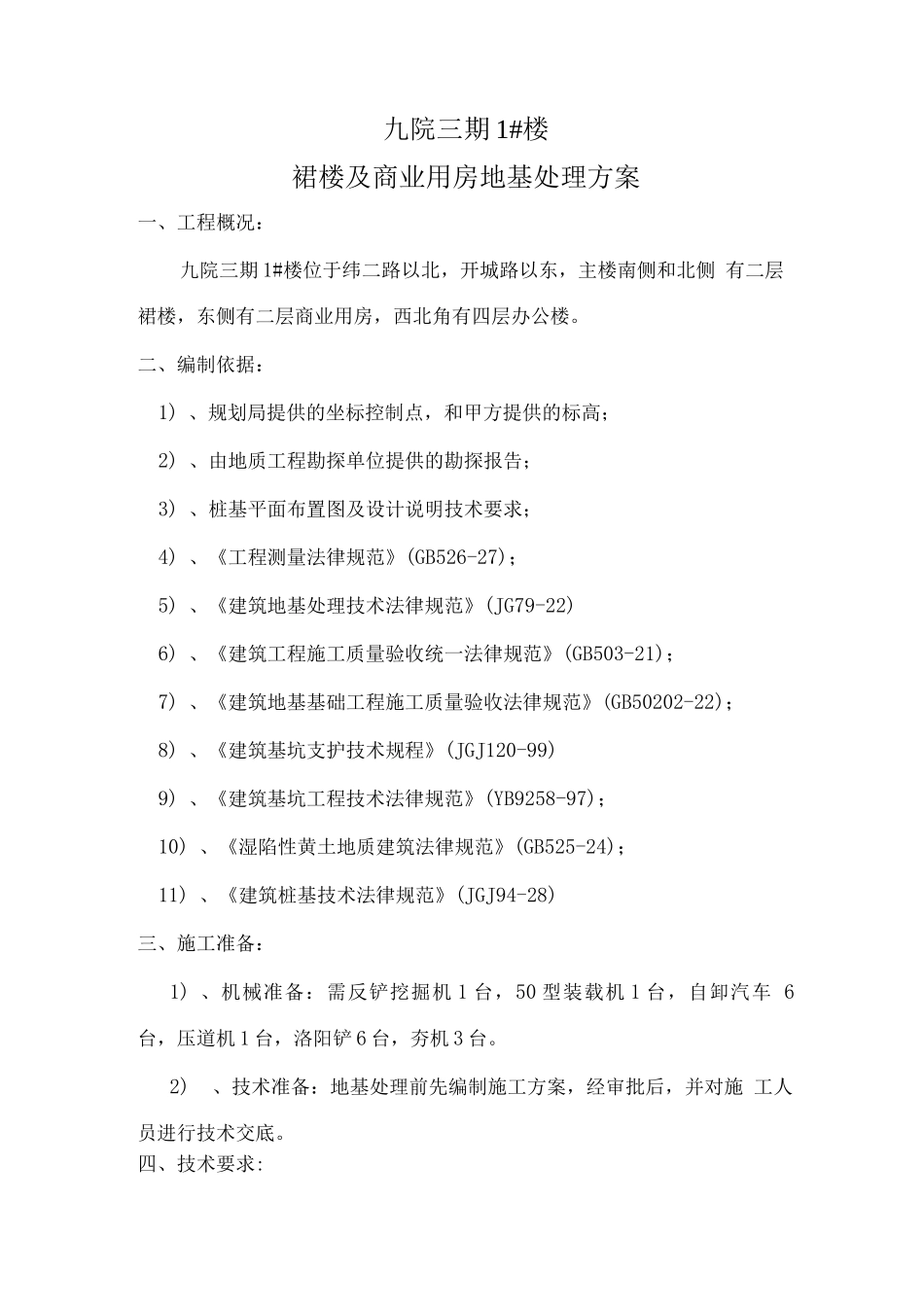

九院三期 1#楼裙楼及商业用房地基处理方案一、工程概况：九院三期 1#楼位于纬二路以北，开城路以东，主楼南侧和北侧 有二层裙楼，东侧有二层商业用房，西北角有四层办公楼。二、编制依据：1) 、规划局提供的坐标控制点，和甲方提供的标高；2) 、由地质工程勘探单位提供的勘探报告；3) 、桩基平面布置图及设计说明技术要求；4) 、《工程测量法律规范》(GB526-27)；5) 、《建筑地基处理技术法律规范》(JG79-22)6) 、《建筑工程施工质量验收统一法律规范》(GB503-21)；7) 、《建筑地基基础工程施工质量验收法律规范》(GB50202-22)；8) 、《建筑基坑支护技术规程》(JGJ120-99)9) 、《建筑基坑工程技术法律规范》(YB9258-97)；10) 、《湿陷性黄土地质建筑法律规范》(GB525-24)；11) 、《建筑桩基技术法律规范》(JGJ94-28)三、施工准备：1) 、机械准备：需反铲挖掘机 1 台，50 型装载机 1 台，自卸汽车 6台，压道机 1 台，洛阳铲 6 台，夯机 3 台。2)、技术准备：地基处理前先编制施工方案，经审批后，并对施 工人员进行技术交底。四、技术要求:①、独立基础下部设置 5mm 厚 2:8 灰土垫层，其压实系数不 应小于 0.97。裙楼素土桩与主楼素土桩相邻，具体定位与要求参见结 施-05。② 、采纳整片素土挤密桩进行地基处理，桩径 4mm，采纳正 三角形布置，桩间距为 1m。③ 、填料时宜分层回填夯实，桩体压实系数为 0.97 桩间土的平 均挤密系数为 0.93。④ 、与主楼相连裙房的素土桩处理范围为超出建筑物外墙基础外 缘2m。⑤ 、主楼裙房素土桩桩顶相对标高 1.45m,绝对标高 929.9m, 桩长18m，桩顶上部设置 5mm 厚 2:8 灰土垫层；为了保证施工质 量和安全，裙楼基础开挖至 926.38 与主楼现有标高一平。⑥ 、西北角办公楼素土桩桩顶相对标高-3.1m,绝对标高9 2 9. 2m 桩长 10m。素土桩处理范围为超出建筑物外墙基础外缘 1m。⑦ 、东侧商业用房，素土桩桩顶标高-4.9m,绝对标高 924.8m, 桩长6m，素土桩处理范围为超出建筑物外墙基础外缘 1m。五、施工方案：1）、按图纸要求进行测量放线。2）、开挖回填顺序：由于主楼素土桩与裙楼及商业用房素土桩施 工图不是同时交与施工单位，而主楼素土桩已施工完成，裙楼及商业 用房素土桩设计标高高出主楼素土桩设计标高，裙楼及商业用房桩顶 标高分别为929.9、929.2 924.8 而主楼基底现有标高为 926.38 为 了确保施工安全及素土桩质量，需先挖主楼...
