1-模型建立及条件

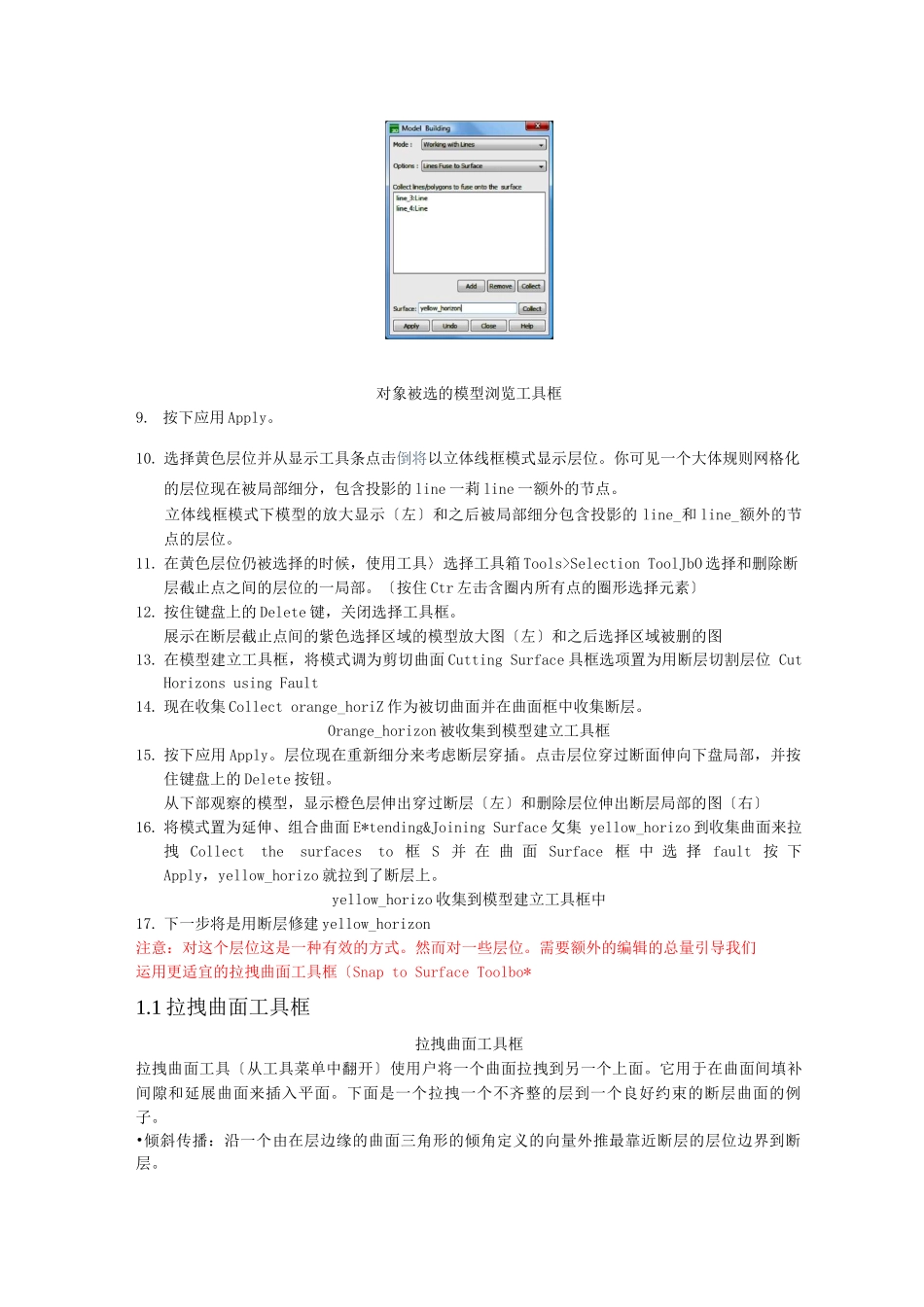

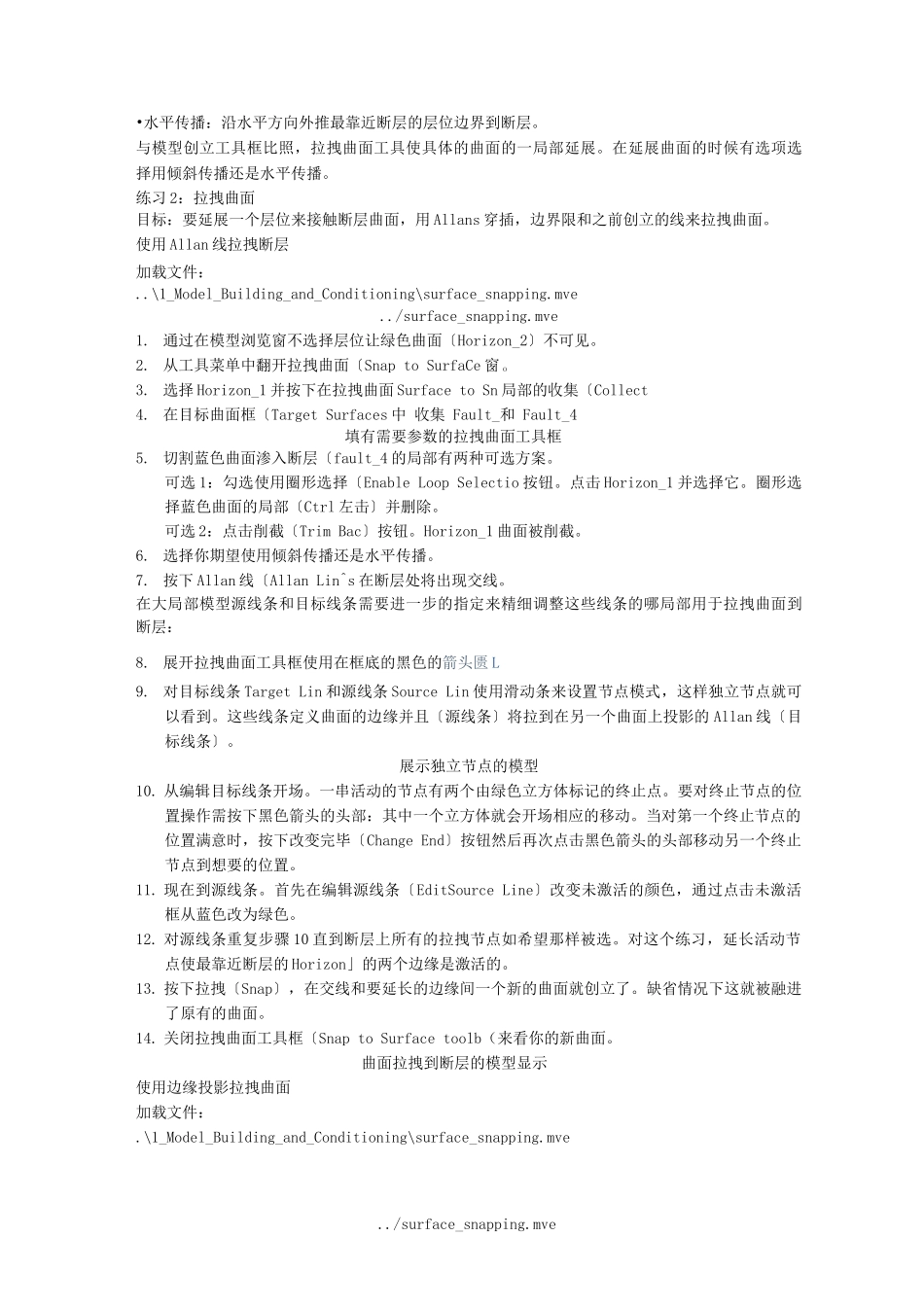

目录1.1 模型建立及调控1.2 创立断块工具栏1.3 解决难题一创立断块和层位切割1.4 其他模型建立及调控工具3DMove-第一章练习练习 1-模型建立及调控练习 2—拉断层位练习 3—创立断块练习 4—分析厚度1. 模型建立及调控练习 1模型建立及调控目标：熟悉属性建立工具栏，用断层多边形调控一个假设的层。加载文件：... \1_Model_Building_and_Conditioning\model_conditioning.mve../model_conditioning.mve模型包括一个断开的黄色的层，一个小些的橙色层，一个红色的断层，一个粉色的断层多边形和四条蓝色的线。橙色的层是一个断块了，曾是黄色层的一局部但沿东倾的断层位移了。这些可以在下面的模型浏览栏中看到。展示模型元素的模型浏览栏1. 从工具菜单中翻开模型建立工具框〔Ctrl+M〕。2. 选择用线条工作 Working with Lin 模式并选择选项线条连在一起 Lines Join Together3. 从模型浏览窗的多线列表下或在主图形窗中点击选择两条线来选择 l 站。_1 和 line_2 在模型建立工具框中收集它们并按下应用 Apply。它们就合二为一成以第一条线命名的一条线。〔本例中名为 line_1模型建立工具箱4. 将工具箱选项调为线条变为闭合线 Lines Convert to Closed 并且收集连起的那条线〔line_〕按下应用 Apply，现在线条形成了 一个闭合的圈。对象被选的模型建立工具框5. 将模式设置为切割曲面 Cutting Surface 并将工具框选项置为用多边形切曲面 CutSurface using Polygon 收 集 创 立 的 多 边 形 并 在 工 具 框 中 添 加 polygon_2, 点 击 窗 中 的yellow_horizo 并选择在曲面 Surface 框的收集 Collect对象被选的模型建立工具框6. 按下应用 Apply，曲面现在在对应创立的断层多边形处有两个切，外面的那个切对应 polygon_2 的重叠局部。在切割前的模型〔左〕，在用多边形切割后的曲面〔右〕注意：投影的多边形在切的边界限出现。选择层位和编辑〉取消群组 Edit>Ungroup 来让这些线作为断层平错剖面的输入。7. 将模式置为用线条工作 Working With Line 并将工具箱选项调为线条融进曲面 Lines fuseto Surface.8. 选择 line_3 和 line_4 并在工具框中收集 Collect 点击 yellow_horizo〔从模型浏览窗曲面集 Surface Set 菜单下〕并按收集 Collect 在工具框中收集曲面。对象被选的模型浏览工具框9. 按下应用 Apply。10. 选择黄色层位并从显示工具条点击倒将以...
