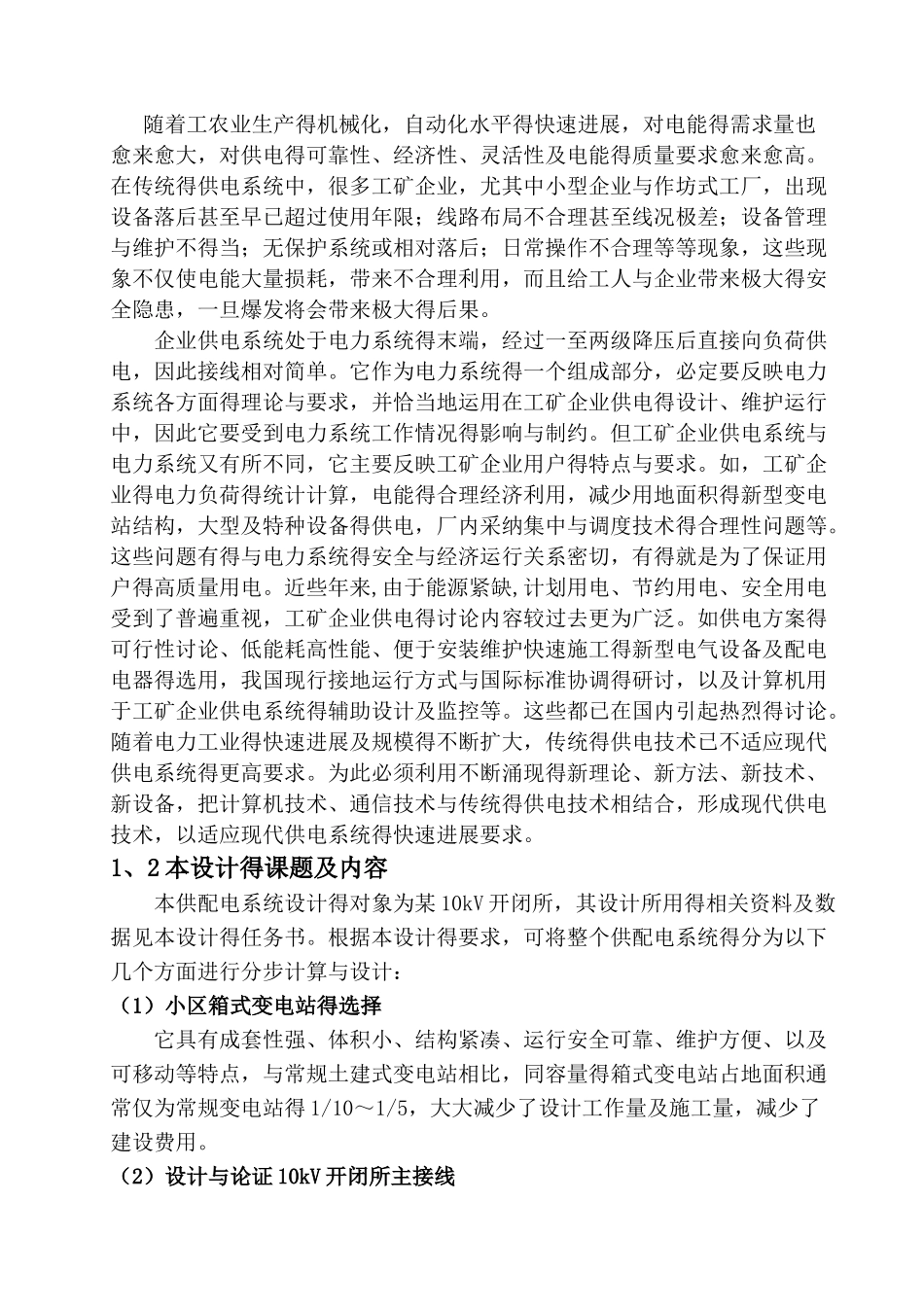

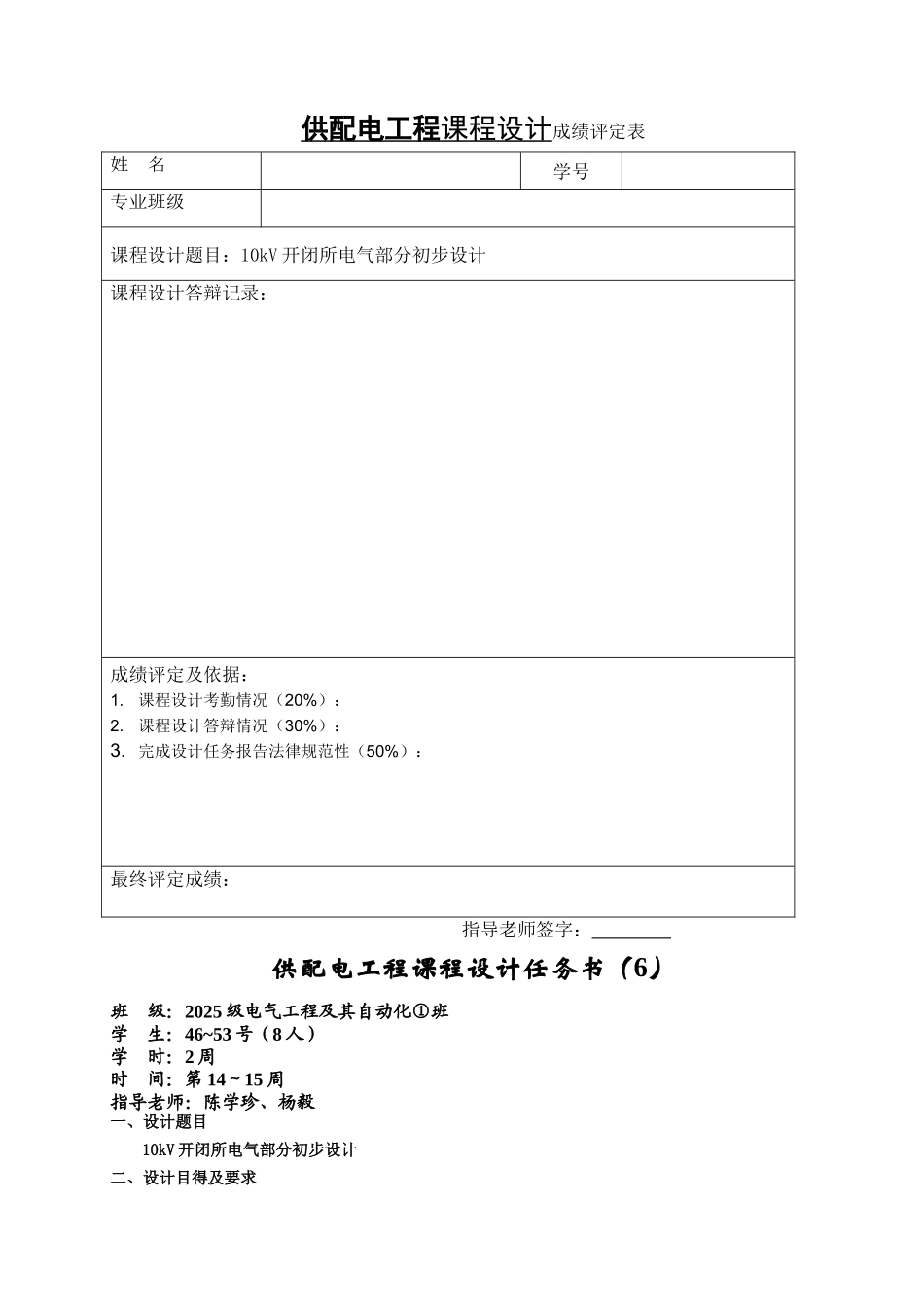

供配电工程 课程设计 成绩评定表姓 名学号专业班级课程设计题目：10kV 开闭所电气部分初步设计课程设计答辩记录：成绩评定及依据：1.课程设计考勤情况（20%）：2.课程设计答辩情况（30%）：3. 完成设计任务报告法律规范性（50%）：最终评定成绩： 指导老师签字： 供配电工程课程设计任务书（6）班 级：2025 级电气工程及其自动化①班学 生：46~53 号（8 人）学 时：2 周时 间：第 14～15 周指导老师：陈学珍、杨毅一、设计题目10kV 开闭所电气部分初步设计二、设计目得及要求通过本课程设计：熟悉供配电系统初步设计必须遵循得原则、基本内容、设计程序、设计法律规范等，锻炼工程设计、技术经济分析比较、工程计算、工具书使用等能力，并了解供电配电系统前沿技术及先进设备。要求根据用户所能取得得电源及负荷得实际情况，根据安全可靠、技术先进、经济合理得要求，选择开闭所主接线方案、高压配电线路接线方式、高压设备与进出线。最后按要求写出设计说明书，绘出设计图样。三、设计依据本设计就是为某住宅区设计建设一座10kV开闭所。1、供电电源情况当地供电部门提供两个供电电源,两回10kV进线：①由110/10kV甲站采纳电缆引入，距离住宅区6km。10kV母线短路数据：、②由35/10kV乙站采纳电缆引入，距离住宅区4km，10kV母线短路数据：、。当地供电部门要求开闭所得过电流保护整定时间不大于 1、0s；在用户 10kV 电源侧进行电能计量。2、负荷情况该住宅区属于二级负荷。该住宅区10kV开闭所设计出线6回。其中2回送电给200kVA变电所，2回送电给315kVA变电所，2回送电给250kVA变电所。变电所采纳箱式变电所（站）。3、自然条件该地区海拨22、2m，地层以砂质粘土为主。年最高气温39℃，年平均气温23℃，年最低气温-5℃, 年最热月平均最高气温33℃，年最热月平均气温26℃，年最热月地下0、8m处平均温度25℃．主导风向为南风，年雷暴日数52。四、设计任务1、选择箱变型号及规格。2、设计与论证 10kV 开闭所主接线。3、计算短路电流。4、选择并校验电气设备。5、作电气平面总布置图。6、开闭所继电保护设计*。7、开闭所防雷保护规划设计*。目 录前言…………………………………………………………… 4一、小区箱式变电站得选择………………………………… 5二、设计与论证 10kV 开闭所主接线…………………… 7三、负荷计算及短路电流计算…………………………… 10四、电气设备选择与校验………………………………… 15...
