10kv电力施工电气安装施工方案

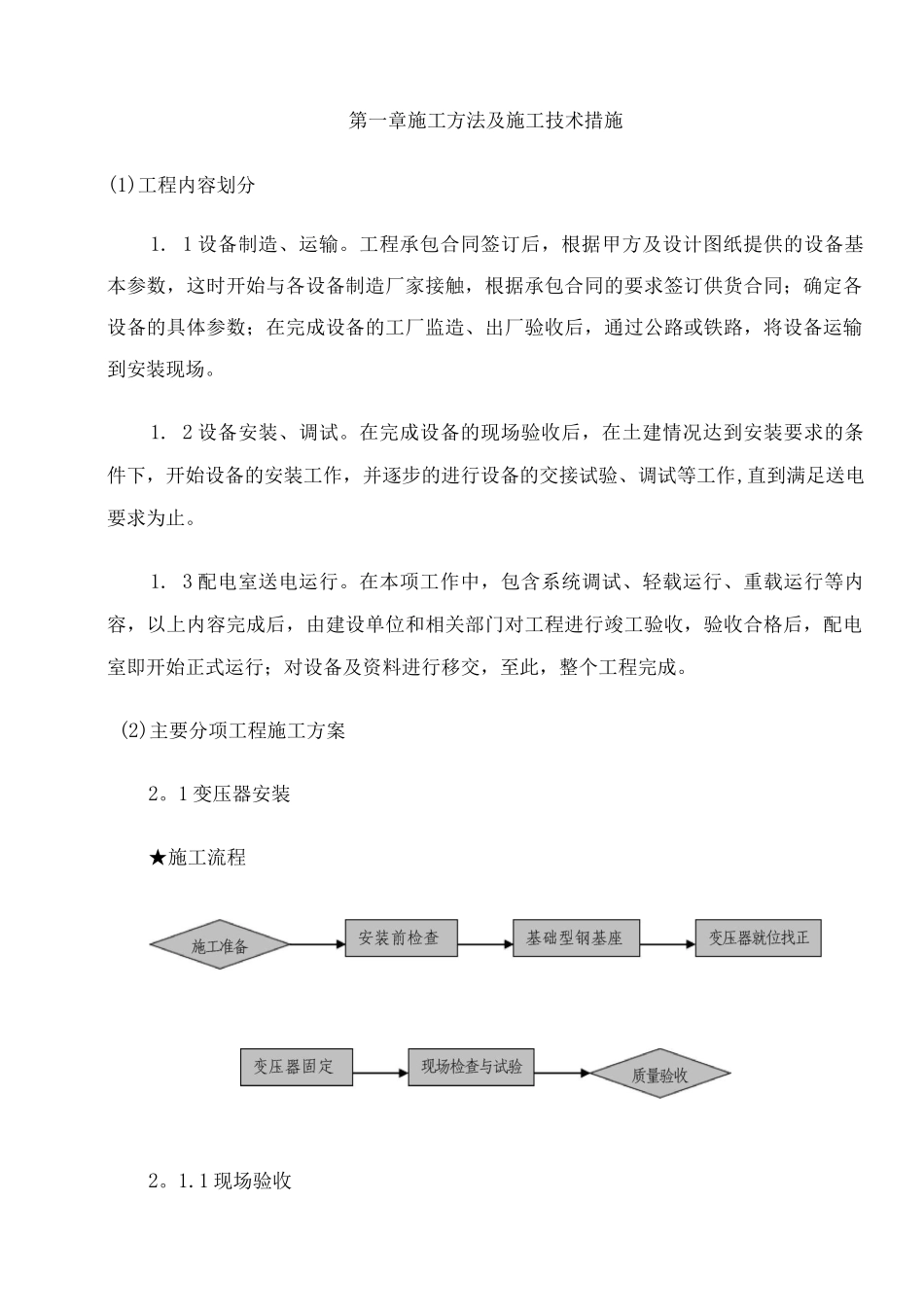

第一章施工方法及施工技术措施(1)工程内容划分1. 1 设备制造、运输。工程承包合同签订后，根据甲方及设计图纸提供的设备基本参数，这时开始与各设备制造厂家接触，根据承包合同的要求签订供货合同；确定各设备的具体参数；在完成设备的工厂监造、出厂验收后，通过公路或铁路，将设备运输到安装现场。1. 2 设备安装、调试。在完成设备的现场验收后，在土建情况达到安装要求的条件下，开始设备的安装工作，并逐步的进行设备的交接试验、调试等工作,直到满足送电要求为止。1. 3 配电室送电运行。在本项工作中，包含系统调试、轻载运行、重载运行等内容，以上内容完成后，由建设单位和相关部门对工程进行竣工验收，验收合格后，配电室即开始正式运行；对设备及资料进行移交，至此，整个工程完成。(2)主要分项工程施工方案2。1 变压器安装★施工流程2。1.1 现场验收1)设备及所有附件应齐全，无锈蚀及机械损伤，密封应良好；2)各部位连接螺栓应齐全，紧固良好。2。1.2 设备安装1)采纳工程吊车将变压器安放到指定位置，起吊点应为设备厂家指定的起吊点，使用千斤顶等装置对变压器的位置进行细微的调整，直到准确无误为止；2)采纳焊接的方式将变压器与基础固定牢固，在焊处刷防锈漆；3)设备安装的温度控制装置及风扇安装应竖直,端正；4)将变压器中性点及外壳均做可靠的接地。2。1。3 安装后检查1)本体及附件应无缺陷；2)油漆应完整，相色标志正确；3)变压器上应无遗留杂物；4)接地应可靠。2.1。4 交接试验根据电力主管部门要求，对变压器进行交接试验。2.2 成套柜、屏本体安装★施工流程2.2。1 现场验收1)包装及密封良好。2)设备外观完好，无损伤、磕碰等问题；漆面完整无划痕、脱落。3)框架无变形,装于盘、柜上的电器元件无损坏.4)设备型号、规格符合设计要求，附件、备件齐全。5)产品的技术文件齐全。贮存与保管1)设备集中存放在室外的堆场，根据功能不同分开存放.2)设备底部垫起，防止积水；使用苫布遮盖，防止雨水及风沙侵袭。3)对有特别保管要求的设备和电气元件,根据要求存放保管.2。2。3 成套柜、屏体安装1)成套柜、屏体就位、固定.利用吊车和转运车将设备运到指定的安装地点，屏柜进入户内应实行适当防护措施实施对门、窗和地面等成品进行保护。户内运输宜采纳液压铲车或专用小车等机械。根据设计布置，将设备摆放在基础上。注意在就位的过程中，设备不得相互磕碰，不得剧烈震动。设备为成列布置，其垂直度、水平偏差以及柜面偏差和...
