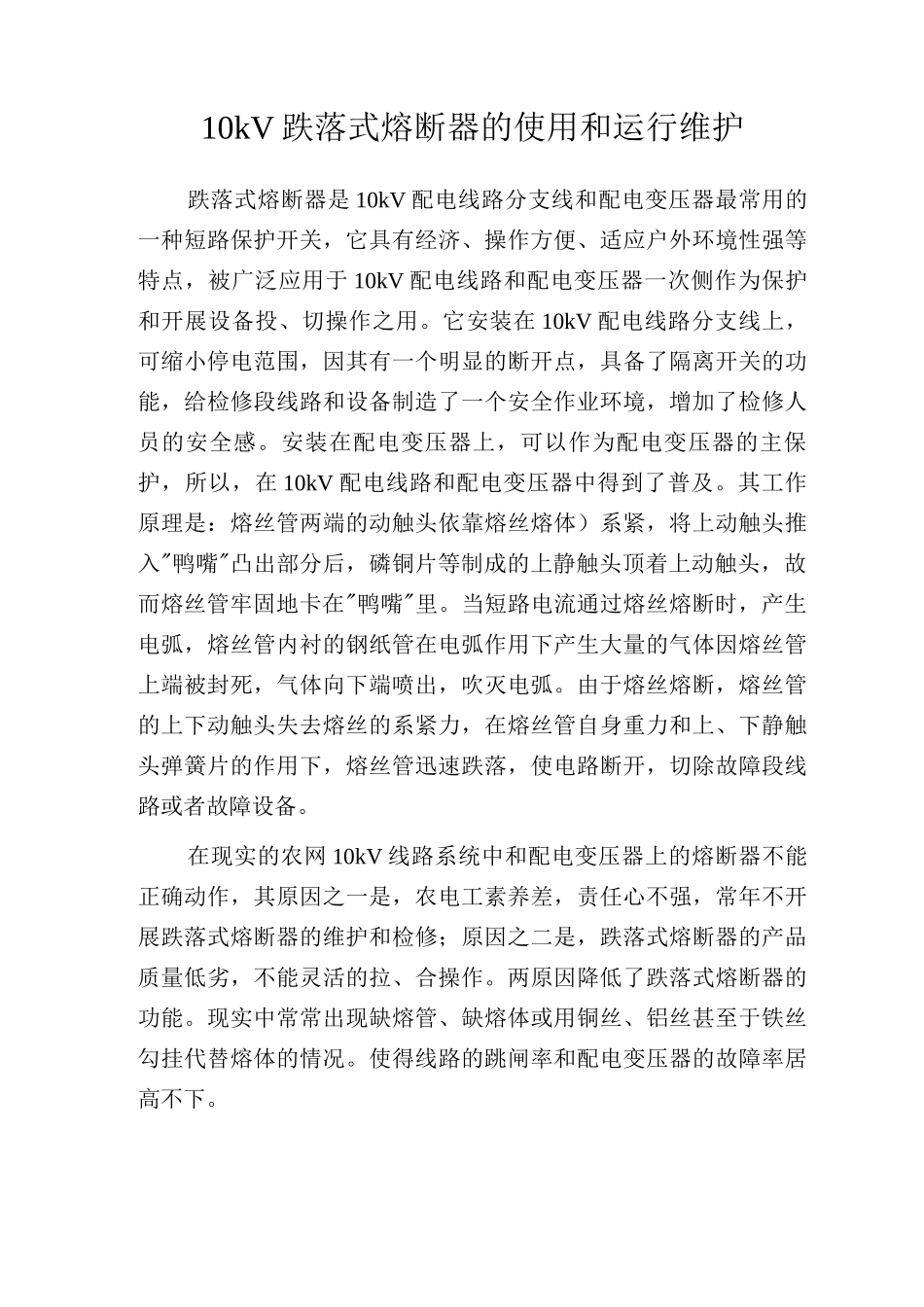

10kV 跌落式熔断器的使用和运行维护跌落式熔断器是 10kV 配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于 10kV 配电线路和配电变压器一次侧作为保护和开展设备投、切操作之用。它安装在 10kV 配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备制造了一个安全作业环境，增加了检修人员的安全感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在 10kV 配电线路和配电变压器中得到了普及。其工作原理是：熔丝管两端的动触头依靠熔丝熔体）系紧，将上动触头推入"鸭嘴"凸出部分后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在"鸭嘴"里。当短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。由于熔丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电路断开，切除故障段线路或者故障设备。在现实的农网 10kV 线路系统中和配电变压器上的熔断器不能正确动作，其原因之一是，农电工素养差，责任心不强，常年不开展跌落式熔断器的维护和检修；原因之二是，跌落式熔断器的产品质量低劣，不能灵活的拉、合操作。两原因降低了跌落式熔断器的功能。现实中常常出现缺熔管、缺熔体或用铜丝、铝丝甚至于铁丝勾挂代替熔体的情况。使得线路的跳闸率和配电变压器的故障率居高不下。1 对跌落式熔断器装置性缺陷的剖析(1) 产品工艺粗糙，制造质量差，触头弹簧弹性缺陷，造成触头接触不良而产生火花过热。(2) 熔管转动轴制造的粗糙不灵活，使熔管角度达不到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。广灵电业局"6.7"事故就属于此类原因，导致了工作人员心里急躁，闪念出用手握熔管合闸动态，发生触电身亡。(3) 熔断器额定断开容量小，其下限值小于被保护系统的三相短路容量。目前，10kV 户外跌落式熔断器分为三种型号，即50A、1A、2A。2A 跌落式熔断器的遮断能力上限是 2MVA ，下限是 20MVA 。根据其遮断容量的能力，我们不难看出，短路故障时熔体熔断后不能及时灭弧，也容易使熔管烧毁...
