10KV高压电缆敷设专项施工方案

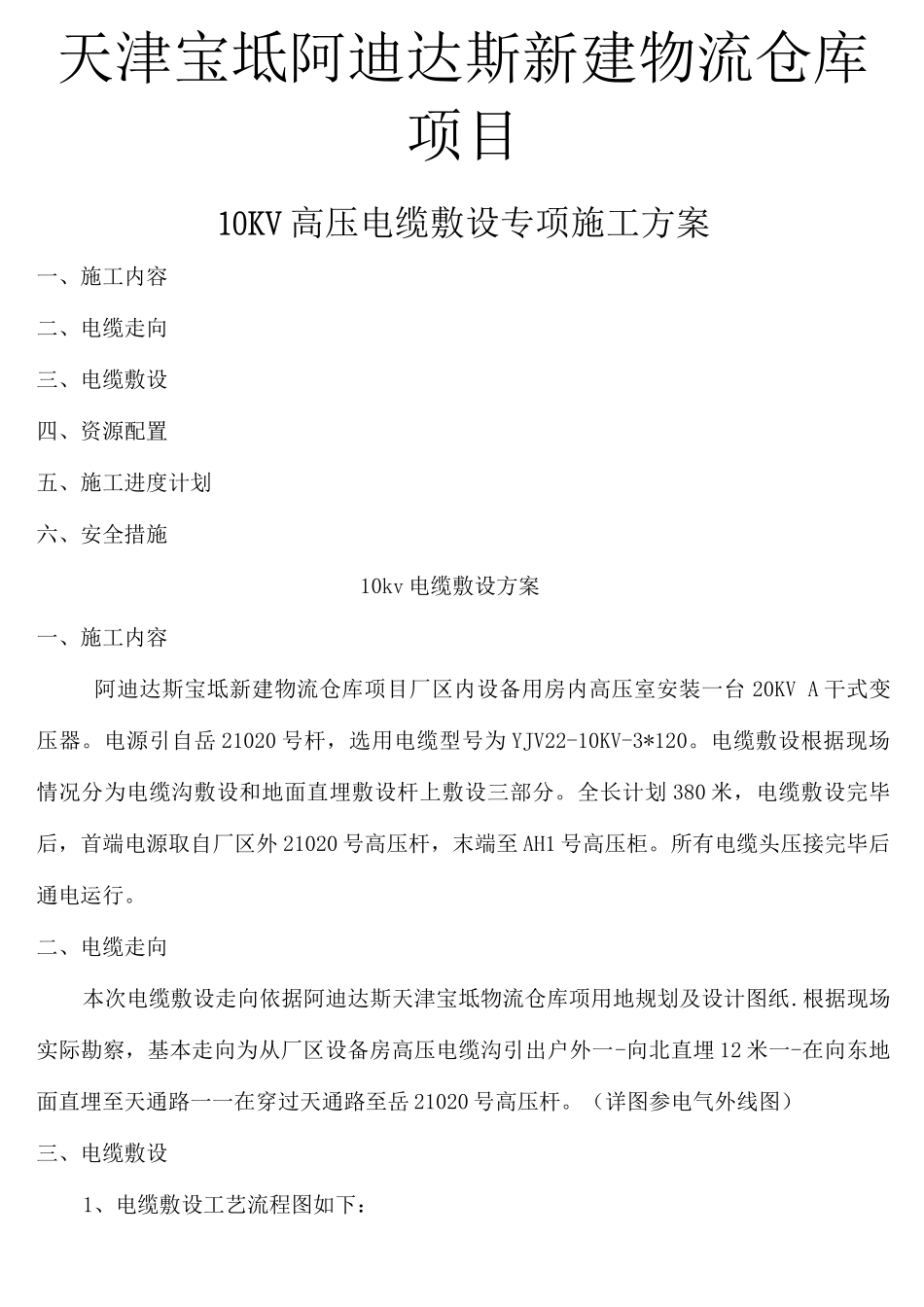

天津宝坻阿迪达斯新建物流仓库项目10KV 高压电缆敷设专项施工方案一、施工内容二、电缆走向三、电缆敷设四、资源配置五、施工进度计划六、安全措施10kv 电缆敷设方案一、施工内容阿迪达斯宝坻新建物流仓库项目厂区内设备用房内高压室安装一台 20KV A 干式变压器。电源引自岳 21020 号杆，选用电缆型号为 YJV22-10KV-3*120。电缆敷设根据现场情况分为电缆沟敷设和地面直埋敷设杆上敷设三部分。全长计划 380 米，电缆敷设完毕后，首端电源取自厂区外 21020 号高压杆，末端至 AH1 号高压柜。所有电缆头压接完毕后通电运行。二、电缆走向本次电缆敷设走向依据阿迪达斯天津宝坻物流仓库项用地规划及设计图纸.根据现场实际勘察，基本走向为从厂区设备房高压电缆沟引出户外一-向北直埋 12 米一-在向东地面直埋至天通路一一在穿过天通路至岳 21020 号高压杆。（详图参电气外线图）三、电缆敷设1、电缆敷设工艺流程图如下：电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。3、电缆敷设准备3。1、技术准备。仔细讨论电气施工图，掌握电缆的分布走向情况，在过路面、转弯等管道交叉处进行详细勘察。3.2、人员、机具准备.敷设电缆需要大量的人员，电缆敷设前，根据电缆的数量及电缆敷设进度安排，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行安全技术培训。施工电缆前准备充分敷设电缆用的机具，如电缆放线架、卷扬机、电缆滑轮、通讯联络工具等。3.3、现场准备。检查桥架安装情况并清理桥架内的杂物.清理电缆敷设沿途的障碍，为放电缆制造很好的外部条件。4、电缆敷设本次施工电缆全长计划为 380 米,工程量较大，且穿越的厂区部位较多，根据现场走向情况，主要为沿电缆沟敷设和电缆直埋敷设及赶上敷设三种安装方式混合。4。1、电缆沿电缆沟敷设此阶段为电缆由高压配电室电缆沟引出，因出户保护管已安装就位，所以可直接于地埋内敷设电缆.此阶段电缆长度约为 18 米。施工时注意电缆在支架上敷设时避开刮破。4.2、电缆直埋敷设电缆引至户外后，电缆敷设方式改为地面直埋.电缆直埋敷设长度约为 145 米。1）敷设区域涉及范围比较大，电缆埋入地下的深度不应小于 7 mm （由地面到电缆外皮），所以开挖电缆沟的深度应大于 7 mm。电缆沟的宽度：单条电缆是 350mm，所以电缆沟的宽度应依据电缆的数量决定。直埋电缆沟如附图所示。.......
