110kv关塘变构支架组立施工方案

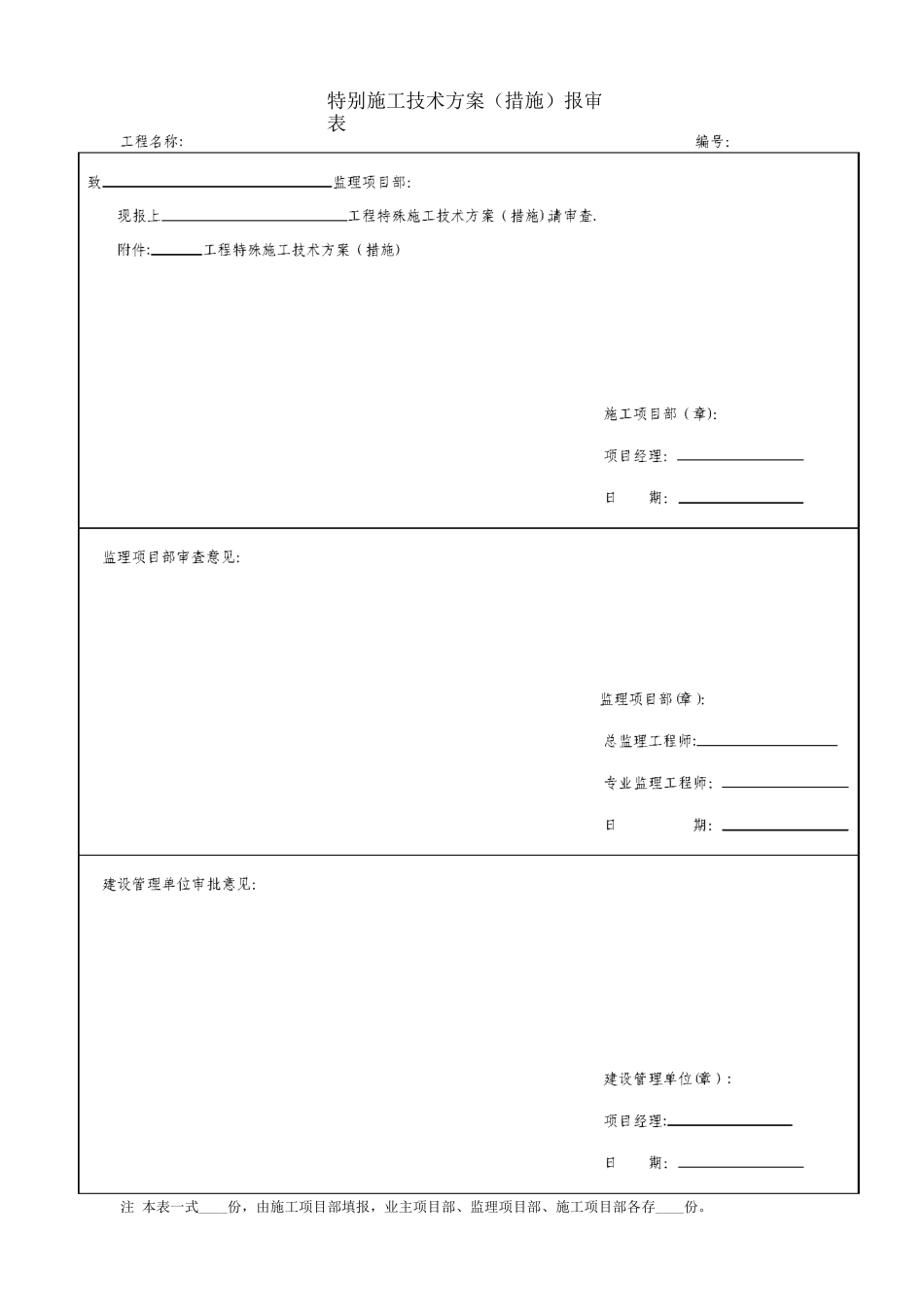

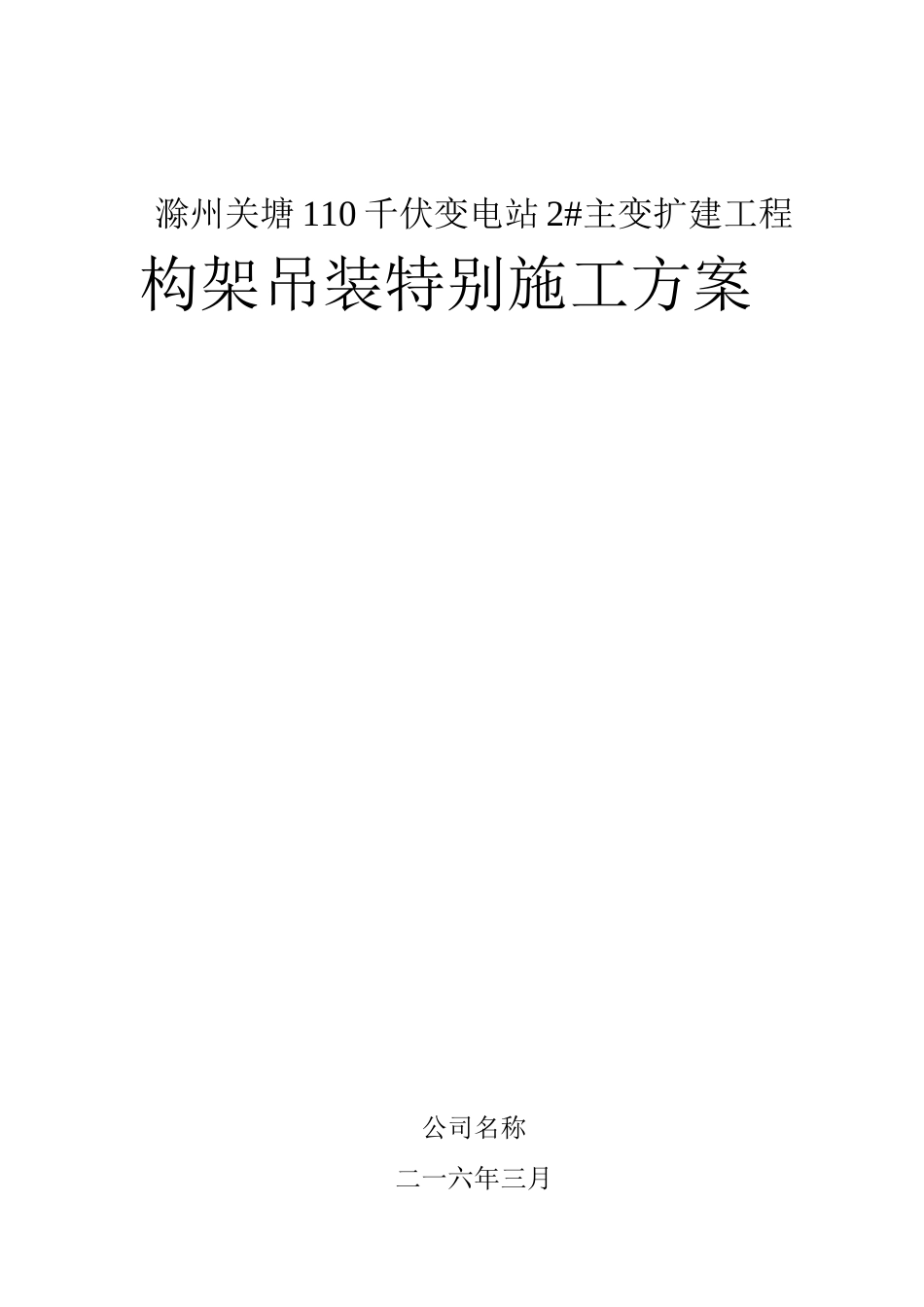

滁州关塘 110 千伏变电站 2#主变扩建工程构架吊装特别施工方案公司名称二一六年三月批 准：日期：审 核：日期:编 写:日期：特别施工技术方案（措施）报审表注 本表一式____份，由施工项目部填报，业主项目部、监理项目部、施工项目部各存____份。填写、使用说明(1) 此表用于非常规施工方案的报审。(2)特别施工方案应由施工项目部项目总工负责编制，施工单位相关管理部门审核，公司总工(副总工)批准，并附安全验算结果。(3) 监理项目部审查要点参照一般施工方案“专业监理工程师审查要点”。目 录1作业任务 52编写依据 6.3作业准备和条件.6.4 作业方法及安全、质量控制措施 95作业质量标准及检验要求 156技术资料要求 1.87固有风险及预控措施、文明施工标准 188有关计算及其分析 221 作业任务 1。1 作业项目概况及范围1.1。1 作业项目概况本作业项目包括 2 号主变 A 型构架 1 组，高度 12 米；其中横梁 1 根，长度 10 米，高度 0。4 米，设上下金属爬梯 1根.35kV 母线 A 型构架 2 组，高度 9 米；其中横梁 3 根，2 根长度 5 米，高度 0.4 米;1 根长度 6 米，高度 0。4 米,3 组人字柱和 4 根钢横梁组装时焊缝高度一律采纳 6mm,所有外露铁件均需除锈后刷环氧富锌漆两遍.1。1.2 作业项目范围2 号主变构架构件及钢横梁和 35kV 构架、及横梁吊装。1.2 工程量序号构件名称型号单位数量1构架人字柱RZ—1组22构架人字柱RZ—2组43构架单柱GZ-2组164构架钢横梁L35 — 5m组25构架钢横梁L35 — 6m组17联接铁件T-4块28联接铁件T-1块29联接铁件T-2块410爬梯P-1付111爬梯P-2付112构架钢横梁L110—10m根11。3工期要求序号作业任务工期（d）开始时间完成时间12 号主变人字柱水泥杆拼装122025 — 3-242025 — 3-26构架（水泥杆）组立施工方案235kV 人字柱水泥杆拼装122025 — 3-242025 — 3-263杯基础二次灌浆52025 — 3 — 272025 — 3 — 2842 号主变人字柱水泥杆安装12025 — 3 — 272025 — 3 — 28535kV 人字柱水泥杆12025 — 3 — 272025-3-286杯基础二次灌浆32025 — 3-272025 — 3 — 282 编写依据2。1《建筑工程施工质量验收统一标准》（GB 503-21）2。2《钢结构工程施工质量验收法律规范》GB50205 — 212.3《钢结构施工法律规范》（GB 50775-2025）2。4《钢结构焊接法律规范》（GB 50661—2025）2。5《安徽滁州关塘 110kV 变电站工程...
