150102运输顺槽皮带机基础施工安全技术措施

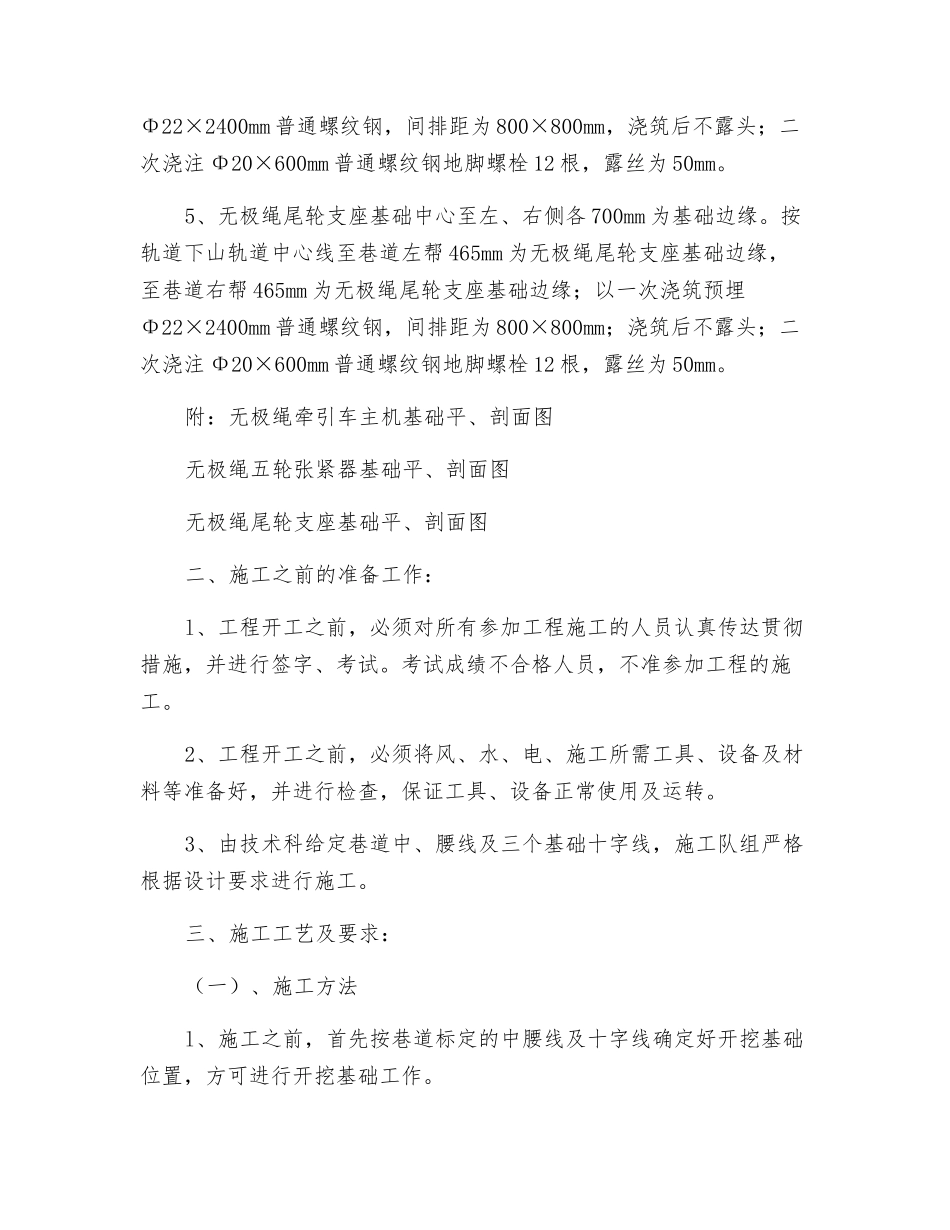

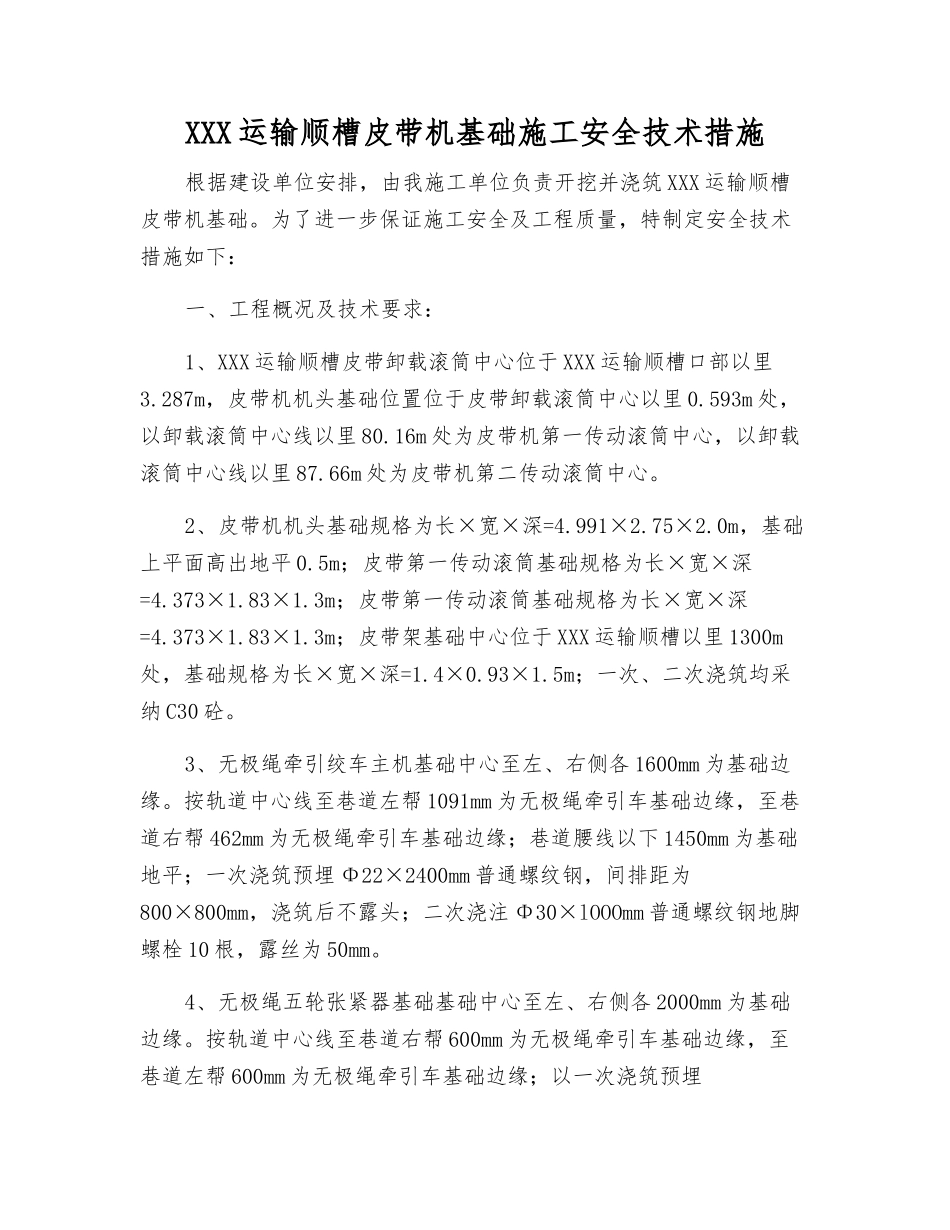

XXX 运输顺槽皮带机基础施工安全技术措施根据建设单位安排，由我施工单位负责开挖并浇筑 XXX 运输顺槽皮带机基础。为了进一步保证施工安全及工程质量，特制定安全技术措施如下：一、工程概况及技术要求：1、XXX 运输顺槽皮带卸载滚筒中心位于 XXX 运输顺槽口部以里3.287m，皮带机机头基础位置位于皮带卸载滚筒中心以里 0.593m 处，以卸载滚筒中心线以里 80.16m 处为皮带机第一传动滚筒中心，以卸载滚筒中心线以里 87.66m 处为皮带机第二传动滚筒中心。2、皮带机机头基础规格为长×宽×深=4.991×2.75×2.0m，基础上平面高出地平 0.5m；皮带第一传动滚筒基础规格为长×宽×深=4.373×1.83×1.3m；皮带第一传动滚筒基础规格为长×宽×深=4.373×1.83×1.3m；皮带架基础中心位于 XXX 运输顺槽以里 1300m处，基础规格为长×宽×深=1.4×0.93×1.5m；一次、二次浇筑均采纳 C30 砼。3、无极绳牵引绞车主机基础中心至左、右侧各 1600mm 为基础边缘。按轨道中心线至巷道左帮 1091mm 为无极绳牵引车基础边缘，至巷道右帮 462mm 为无极绳牵引车基础边缘；巷道腰线以下 1450mm 为基础地平；一次浇筑预埋 Φ22×2400mm 普通螺纹钢，间排距为800×800mm，浇筑后不露头；二次浇注 Φ30×lOOOmm 普通螺纹钢地脚螺栓 10 根，露丝为 50mm。4、无极绳五轮张紧器基础基础中心至左、右侧各 2000mm 为基础边缘。按轨道中心线至巷道右帮 600mm 为无极绳牵引车基础边缘，至巷道左帮 600mm 为无极绳牵引车基础边缘；以一次浇筑预埋Φ22×2400mm 普通螺纹钢，间排距为 800×800mm，浇筑后不露头；二次浇注 Φ20×600mm 普通螺纹钢地脚螺栓 12 根，露丝为 50mm。5、无极绳尾轮支座基础中心至左、右侧各 700mm 为基础边缘。按轨道下山轨道中心线至巷道左帮 465mm 为无极绳尾轮支座基础边缘，至巷道右帮 465mm 为无极绳尾轮支座基础边缘；以一次浇筑预埋Φ22×2400mm 普通螺纹钢，间排距为 800×800mm；浇筑后不露头；二次浇注 Φ20×600mm 普通螺纹钢地脚螺栓 12 根，露丝为 50mm。附：无极绳牵引车主机基础平、剖面图无极绳五轮张紧器基础平、剖面图无极绳尾轮支座基础平、剖面图二、施工之前的准备工作：l、工程开工之前，必须对所有参加工程施工的人员认真传达贯彻措施，并进行签字、考试。考试成绩不合格人员，不准参加工程的施工。2、工程开工之前，必须将风、水、电、施工所需工具、设备及材料等准备好，并...
