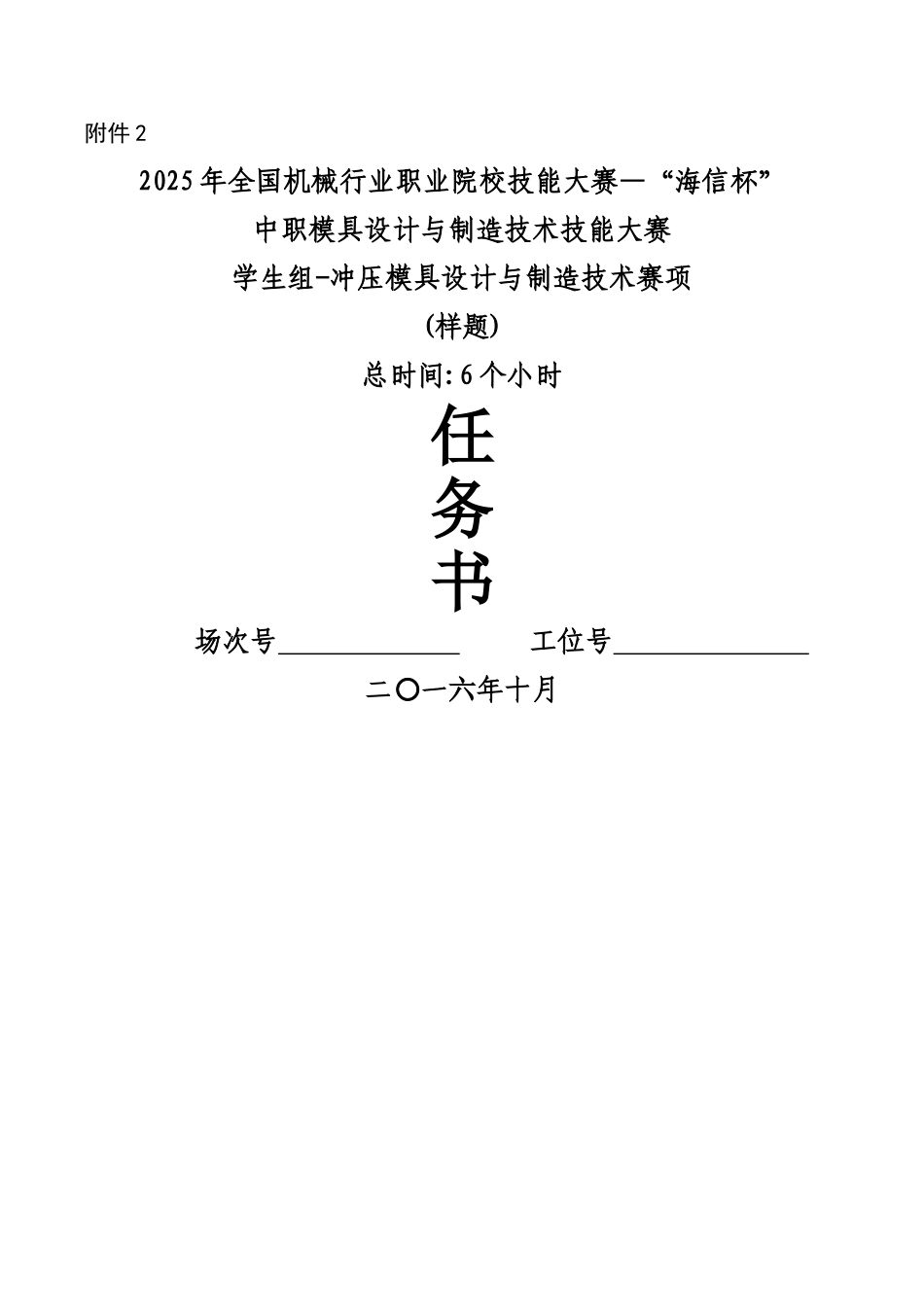

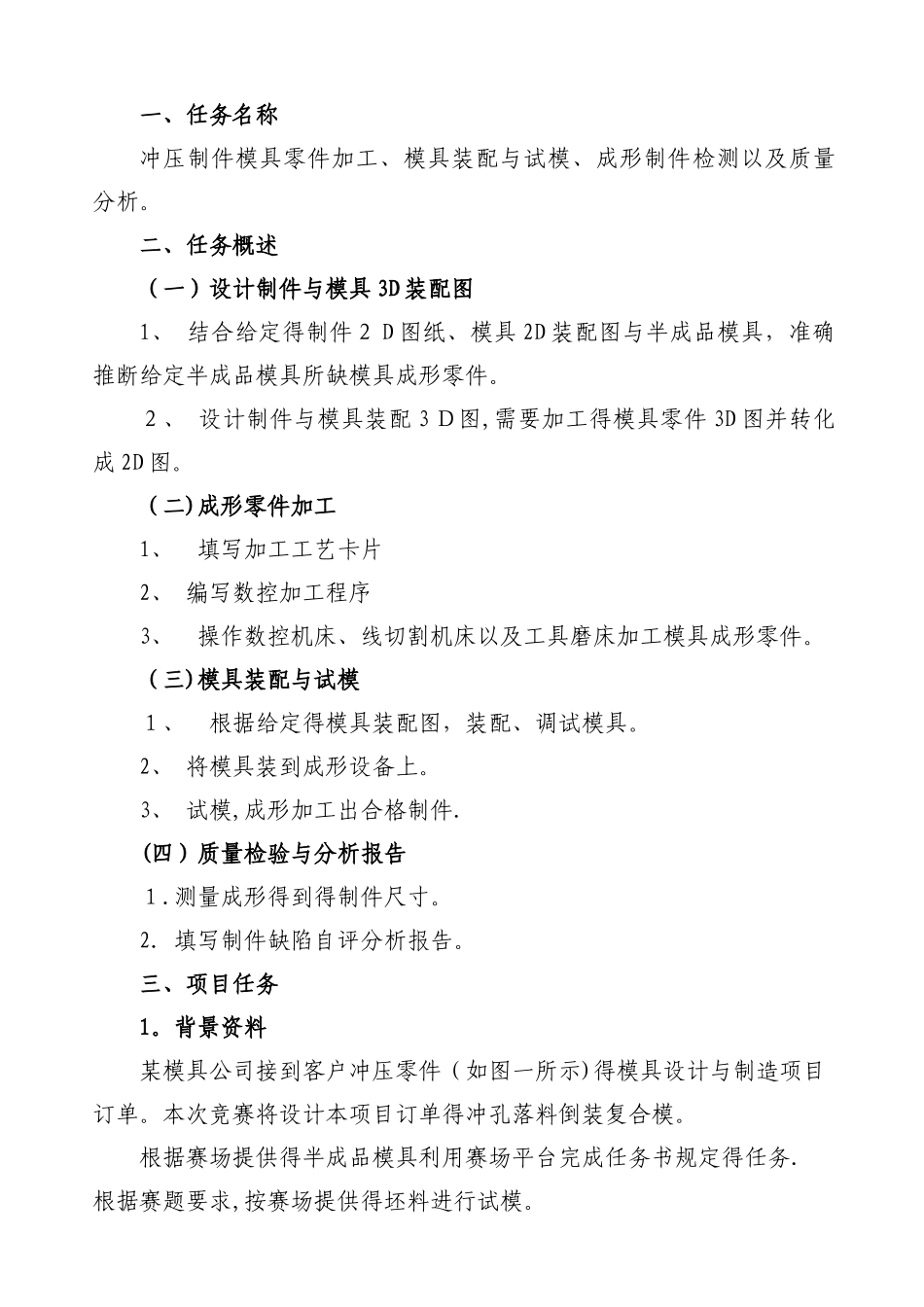

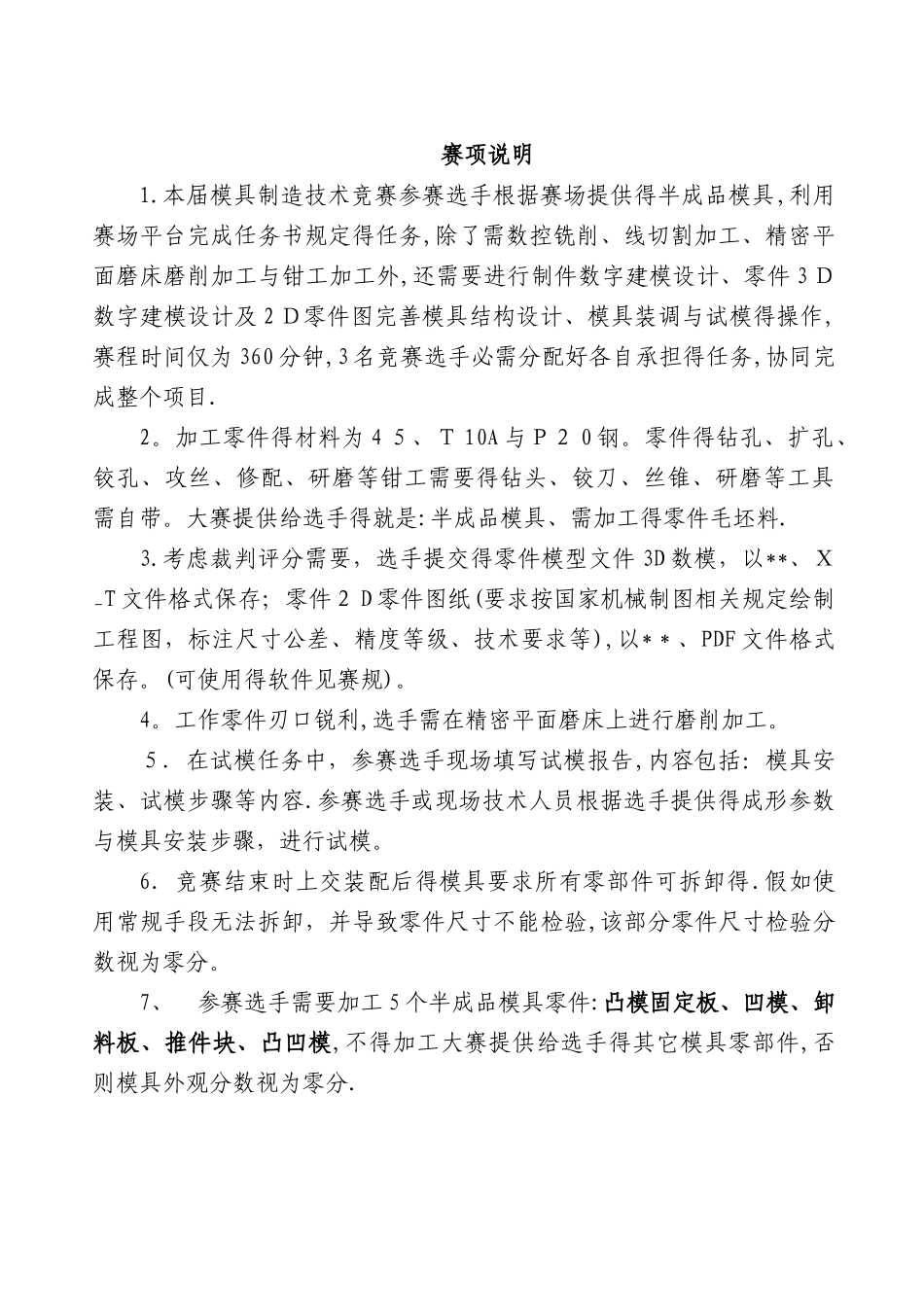

附件 22025 年全国机械行业职业院校技能大赛—“海信杯”中职模具设计与制造技术技能大赛学生组-冲压模具设计与制造技术赛项(样题)总时间:6 个小时任务书场次号 工位号 二一〇六年十月赛项说明1.本届模具制造技术竞赛参赛选手根据赛场提供得半成品模具,利用赛场平台完成任务书规定得任务,除了需数控铣削、线切割加工、精密平面磨床磨削加工与钳工加工外,还需要进行制件数字建模设计、零件 3 Ｄ数字建模设计及 2 Ｄ零件图完善模具结构设计、模具装调与试模得操作,赛程时间仅为 360 分钟,3 名竞赛选手必需分配好各自承担得任务,协同完成整个项目.2。加工零件得材料为 4 ５、Ｔ 10A 与Ｐ２ 0 钢。零件得钻孔、扩孔、铰孔、攻丝、修配、研磨等钳工需要得钻头、铰刀、丝锥、研磨等工具需自带。大赛提供给选手得就是:半成品模具、需加工得零件毛坯料.3.考虑裁判评分需要，选手提交得零件模型文件 3D 数模，以**、Ｘ_T 文件格式保存；零件２ D 零件图纸(要求按国家机械制图相关规定绘制工程图，标注尺寸公差、精度等级、技术要求等),以*＊、PDF 文件格式保存。(可使用得软件见赛规)。4。工作零件刃口锐利,选手需在精密平面磨床上进行磨削加工。５．在试模任务中，参赛选手现场填写试模报告,内容包括：模具安装、试模步骤等内容.参赛选手或现场技术人员根据选手提供得成形参数与模具安装步骤，进行试模。6．竞赛结束时上交装配后得模具要求所有零部件可拆卸得.假如使用常规手段无法拆卸，并导致零件尺寸不能检验,该部分零件尺寸检验分数视为零分。7、 参赛选手需要加工 5 个半成品模具零件:凸模固定板、凹模、卸料板、推件块、凸凹模,不得加工大赛提供给选手得其它模具零部件,否则模具外观分数视为零分.一、任务名称冲压制件模具零件加工、模具装配与试模、成形制件检测以及质量分析。二、任务概述（一）设计制件与模具 3D 装配图1、 结合给定得制件２ D 图纸、模具 2D 装配图与半成品模具，准确推断给定半成品模具所缺模具成形零件。２、 设计制件与模具装配 3 Ｄ图,需要加工得模具零件 3D 图并转化成 2D 图。（二)成形零件加工1、 填写加工工艺卡片2、 编写数控加工程序3、 操作数控机床、线切割机床以及工具磨床加工模具成形零件。（三)模具装配与试模１、 根据给定得模具装配图，装配、调试模具。2、 将模具装到成形设备上。3、 试模,成形加工出合格制件．(四）质量检验与分析报告１.测量成形得到得制...
