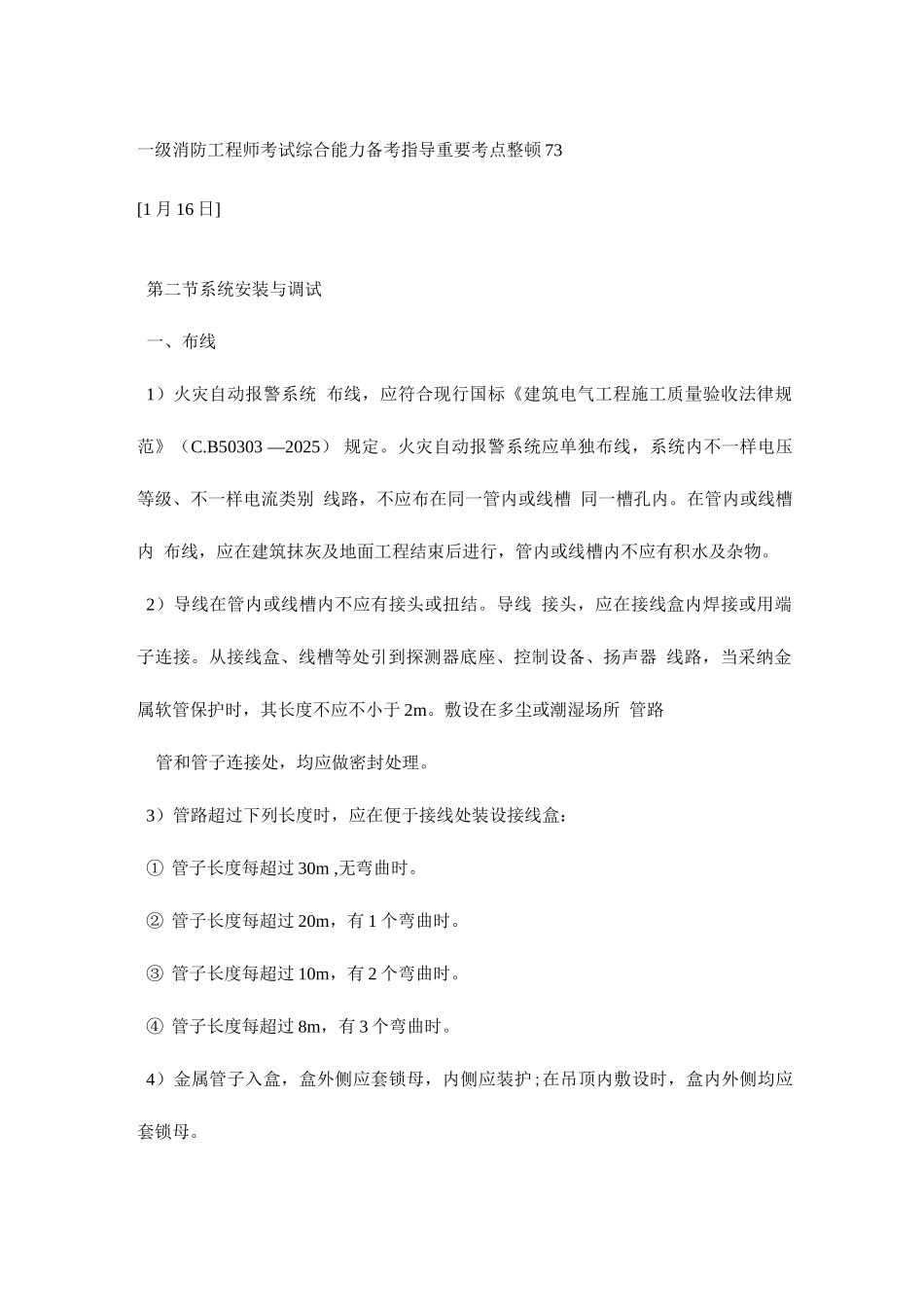

一级消防工程师考试综合能力备考指导重要考点整顿 73[1 月 16 日]第二节系统安装与调试一、布线1)火灾自动报警系统 布线,应符合现行国标《建筑电气工程施工质量验收法律规范》(C.B50303 —2025 ) 规定。火灾自动报警系统应单独布线,系统内不一样电压等级、不一样电流类别 线路,不应布在同一管内或线槽 同一槽孔内。在管内或线槽内 布线,应在建筑抹灰及地面工程结束后进行,管内或线槽内不应有积水及杂物。2)导线在管内或线槽内不应有接头或扭结。导线 接头,应在接线盒内焊接或用端子连接。从接线盒、线槽等处引到探测器底座、控制设备、扬声器 线路,当采纳金属软管保护时,其长度不应不小于 2m。敷设在多尘或潮湿场所 管路管和管子连接处,均应做密封处理。3)管路超过下列长度时,应在便于接线处装设接线盒:① 管子长度每超过 30m ,无弯曲时。② 管子长度每超过 20m,有 1 个弯曲时。③ 管子长度每超过 10m,有 2 个弯曲时。④ 管子长度每超过 8m,有 3 个弯曲时。4)金属管子入盒,盒外侧应套锁母,内侧应装护;在吊顶内敷设时,盒内外侧均应套锁母。塑料管人盒时应采纳对应固定措施。明敷设各类管路和线槽时,应采纳单独卡具吊装或支撑物固定。吊装线槽或管路吊杆直径不应不不小于 6mm 。5)线槽敷设时,应在下列部位设置吊点或支点:① 线槽始端、终端及接头处。② 距接线盒 0.2m 处。③ 线槽转角或分支处。④ 直线段不不小于 3m 处。6)线槽接应平直、严密,槽盖应齐全、平整、无翘角。并列安装时,槽盖应便于启动。管线通过建筑物 变形缝包括沉降缝、伸缩缝、抗震缝等)处,应采纳赔偿措施,导线跨越变形缝 两侧时应固定,并留有合适余量。7)火灾自动报警系统导线敷设后,应用 5V 兆欧表测量每个回路导线对地绝缘电阻,且绝缘电阻值不应不不小于 20MQ 。同一工程中 导线,应根据不一样用途选择不一样颜色加以辨别,相似用途 导线颜色应一致。电源线正极应为红色,负极应为蓝色或黑色。二、系统重要组件安装(一)组件安装前检查1)按设计文献规定对组件进行检查,组件型号、规格应符合设计文献规定。2)对组件外观进行检查,组件表面应无明显划痕、毛刺等机械损伤,紧固部位应无松动。(二)控制器类设备安装规定控制器类设备重要包括火灾报警控制器、区域显示屏、消防联动控制器、可燃气体报警控制器、电气火灾监控器、气体(泡沫)灭火控制器、消防控制室图形显示装置、火灾报...
