2025年机械制图填空题题库及答案

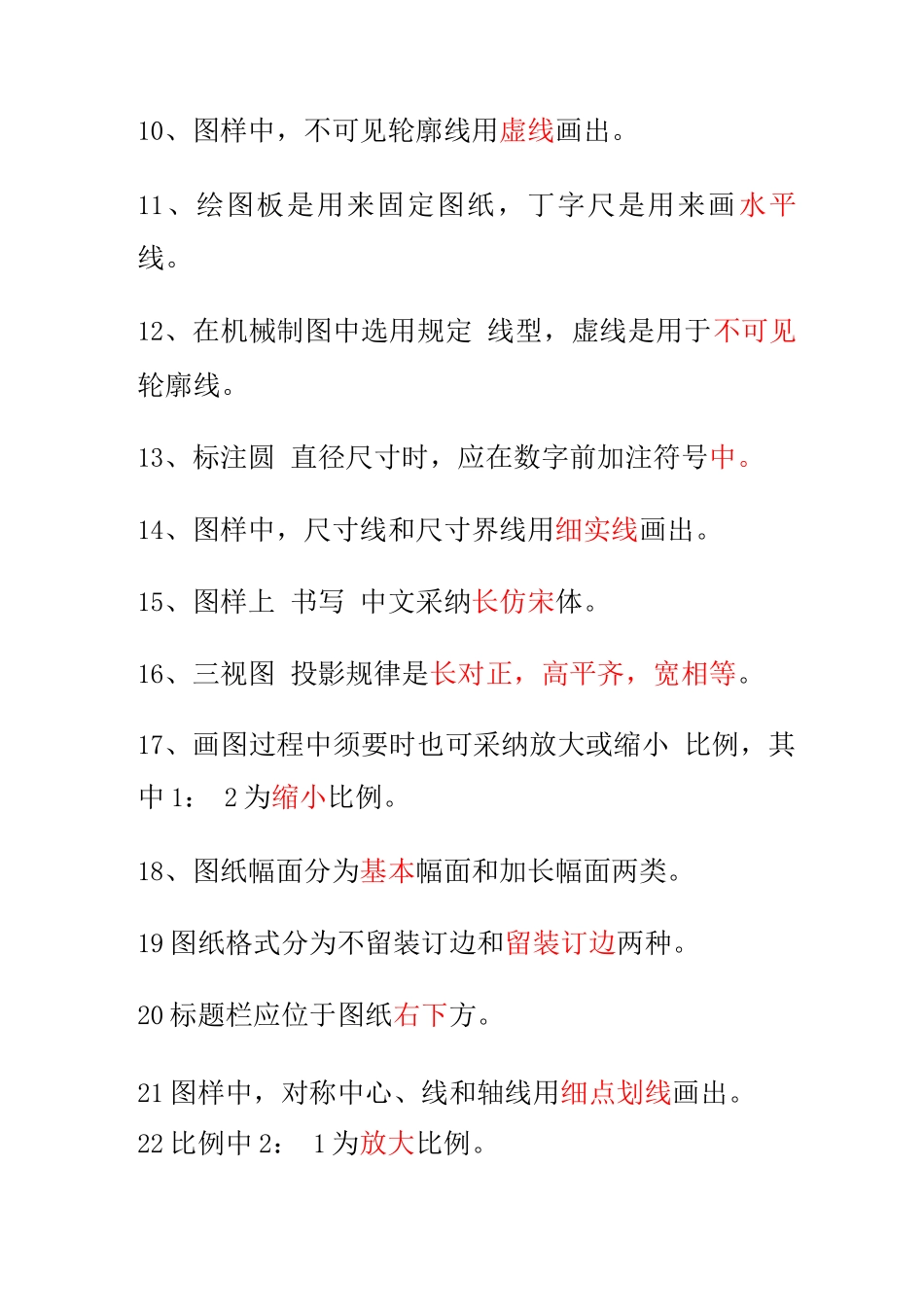

机械制图试题库一、填空题：1、工程常用投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法2、在工程技术中为了精确地体现机械、仪器、建筑物等物 形状、构造和大小，根据投影原理原则或有关规定画出图形，叫做视图。3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸右下方位。4、图样中，机件可见轮廓线用粗实线画出。5、比例是图形与实物对应要素 线性尺寸比，在画图时应尽量采纳原值比例。6、机件真实大小以图样上所标注尺寸数值为根据与比例及视图大小无关。7、尺寸三要素为尺寸数字、尺寸线和尺寸界线。8、尺寸标注中符号 R 表达半径9、标注水平尺寸时，尺寸数字 字头方向应向上。10、图样中，不可见轮廓线用虚线画出。11、绘图板是用来固定图纸，丁字尺是用来画水平线。12、在机械制图中选用规定 线型，虚线是用于不可见轮廓线。13、标注圆 直径尺寸时，应在数字前加注符号中。14、图样中，尺寸线和尺寸界线用细实线画出。15、图样上 书写 中文采纳长仿宋体。16、三视图 投影规律是长对正，高平齐，宽相等。17、画图过程中须要时也可采纳放大或缩小 比例，其中 1： 2 为缩小比例。18、图纸幅面分为基本幅面和加长幅面两类。19 图纸格式分为不留装订边和留装订边两种。20 标题栏应位于图纸右下方。21 图样中，对称中心、线和轴线用细点划线画出。22 比例中 2： 1 为放大比例。23. 图时应尽量采纳原值比例，需要时也可采纳放大或缩比例。24. 中文应用仿宋体书写，数字和字母应书写为斜体或正体。25. 字号指字体高度。26. 图样中，尺寸线和尺寸界线用细实线画出。27. 图样中，机件可见轮廓线用粗实线，不可见轮廓线用虚线画出。28. 图样上尺寸是零件实际尺寸。29. 标注尺寸三要素是尺寸数字、尺寸界线和尺寸线。30. 无论采纳哪种比例，图样上标注 应是机件 实际尺寸。31. 标注垂直尺寸时，尺寸数字 字头方向应向左。32.标注斜度符号时，倾斜方向应与所标斜度 倾斜方向一致33. 标注锥度符号时，锥度方向应与所标锥度方向一致。34. 尺寸标注中 符号中表达直径。35. 平面图形中 尺寸，按其作用可分为定形和定位两类。36. 投影法分为中心投影法和平行投影法两大类。37. 一般绘图时使用 是平行投影法中 正投影法。38. 当投射线互相平行，并与投影面垂直时，物体在投影面上投影叫正投影。39. 一种投影不能确定物体形状，一般在工程上多采纳多种投影。40. 当直线（或平面）垂直...
