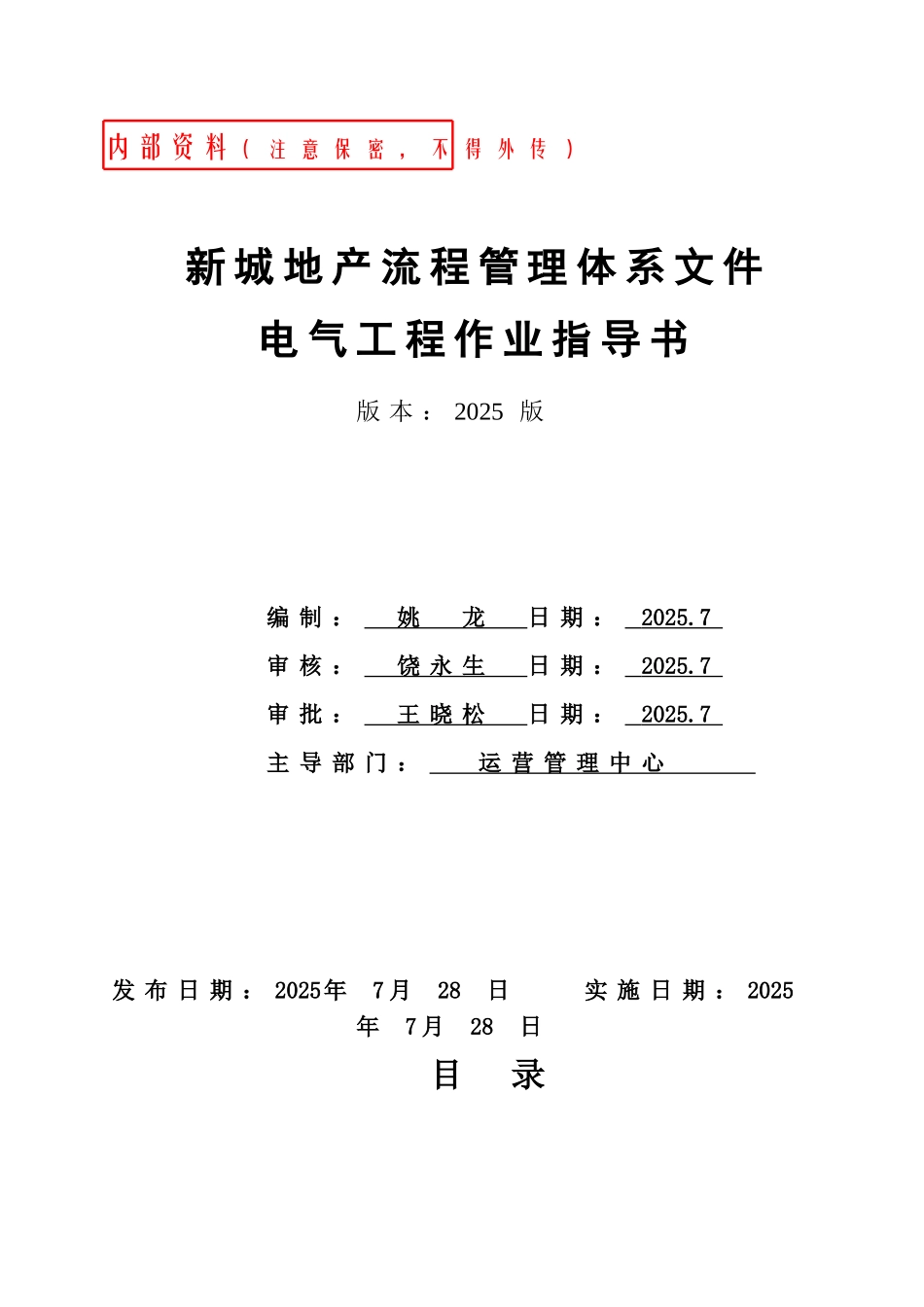

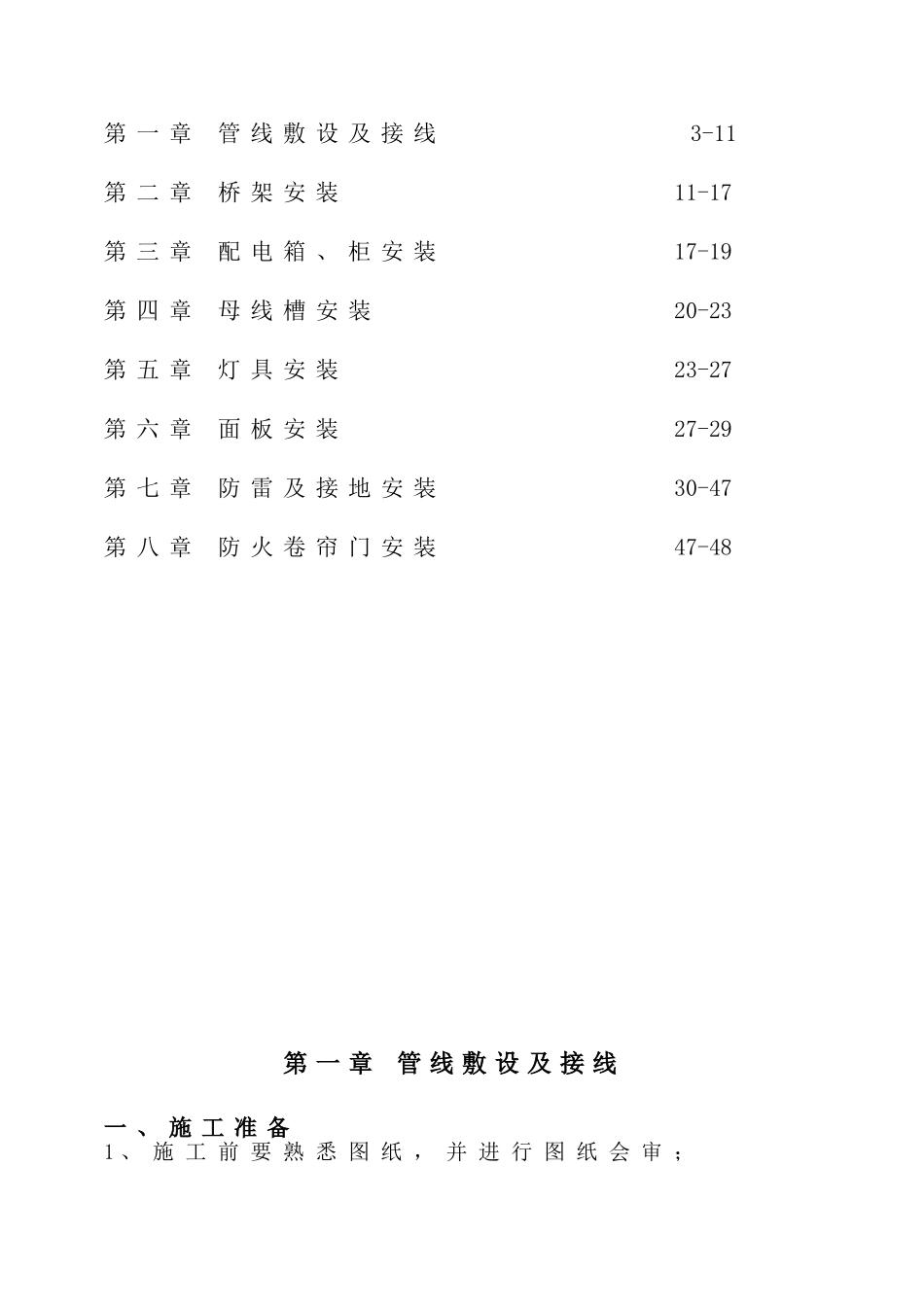

内 部 资 料 （ 注 意 保 密 ， 不 得 外 传 ） 新 城 地 产 流 程 管 理 体 系 文 件电 气 工 程 作 业 指 导 书版 本 ： 2025 版编 制 ： 姚 龙 日 期 ： 2025.7 审 核 ： 饶 永 生 日 期 ： 2025.7 审 批 ： 王 晓 松 日 期 ： 2025.7 主 导 部 门 ： 运 营 管 理 中 心 发 布 日 期 ： 2025年 7 月 28 日 实 施 日 期 ： 2025年 7 月 28 日目 录第 一 章 管 线 敷 设 及 接 线3-11第 二 章 桥 架 安 装11-17第 三 章 配 电 箱 、 柜 安 装17-19第 四 章 母 线 槽 安 装20-23第 五 章 灯 具 安 装23-27第 六 章 面 板 安 装27-29第 七 章 防 雷 及 接 地 安 装30-47第 八 章 防 火 卷 帘 门 安 装47-48第 一 章 管 线 敷 设 及 接 线一 、 施 工 准 备1 、 施 工 前 要 熟 悉 图 纸 ， 并 进 行 图 纸 会 审 ；2 、 核 对 电 气 安 装 （ 强 电 ） 系 统 及 有 关 设 施 是 否 符合 公 司 技 术 标 准 要 求 ；3 、 核 对 电 气 安 装 （ 强 电 ） 系 统 与 土 建 、 给 排 水 、通 风 及 弱 电 线 路 是 否 冲 突 ；4 、 编 制 电 气 安 装 （ 强 电 ） 系 统 安 装 施 工 方 案 ， 并经 审 核 后 向 施 工 安 装 人 员 进 行 安 装 技 术 交 底 。二 、 工 艺 流 程三 、 工 艺 要 点（ 一 ） 预 留 预 埋1 、 刚 性 防 水 套 管 制 作 安 装 ：（ 1 ） 套 管 材 质 为 厚 度 不 小 于 3mm的 焊 接 钢 管 （ 根 据标准图集02S404 DN50-3.5;DN65-3.75;DN80-4;DN100-4.5;DN125\150-6;DN200\250-8;DN300以 上 10 ， 以 上 可 以 允许 下 偏 差 12%； ） ， 止 水 片 （ 翼 环 ） 高 度 为 30-50mm, 翼 环 与 短 管 结 合 部 位 应 双 面 满 焊 ， 焊 缝 饱满 ， 无 夹 渣 、 气 孔 ； 如 下 图yp8D5。浇筑看护图纸复核定位安装管、盒安装套管接线预留预埋线缆敷设明管敷设（ 2 ） 刚 性 防 水 套 管 安 装 时 ， 随 同 混 凝 土 施 工 一 次性 浇 固 于 墙 内 , 管 道 穿 过 套 管 后...
