220kV线路工程铁塔组立施工方案

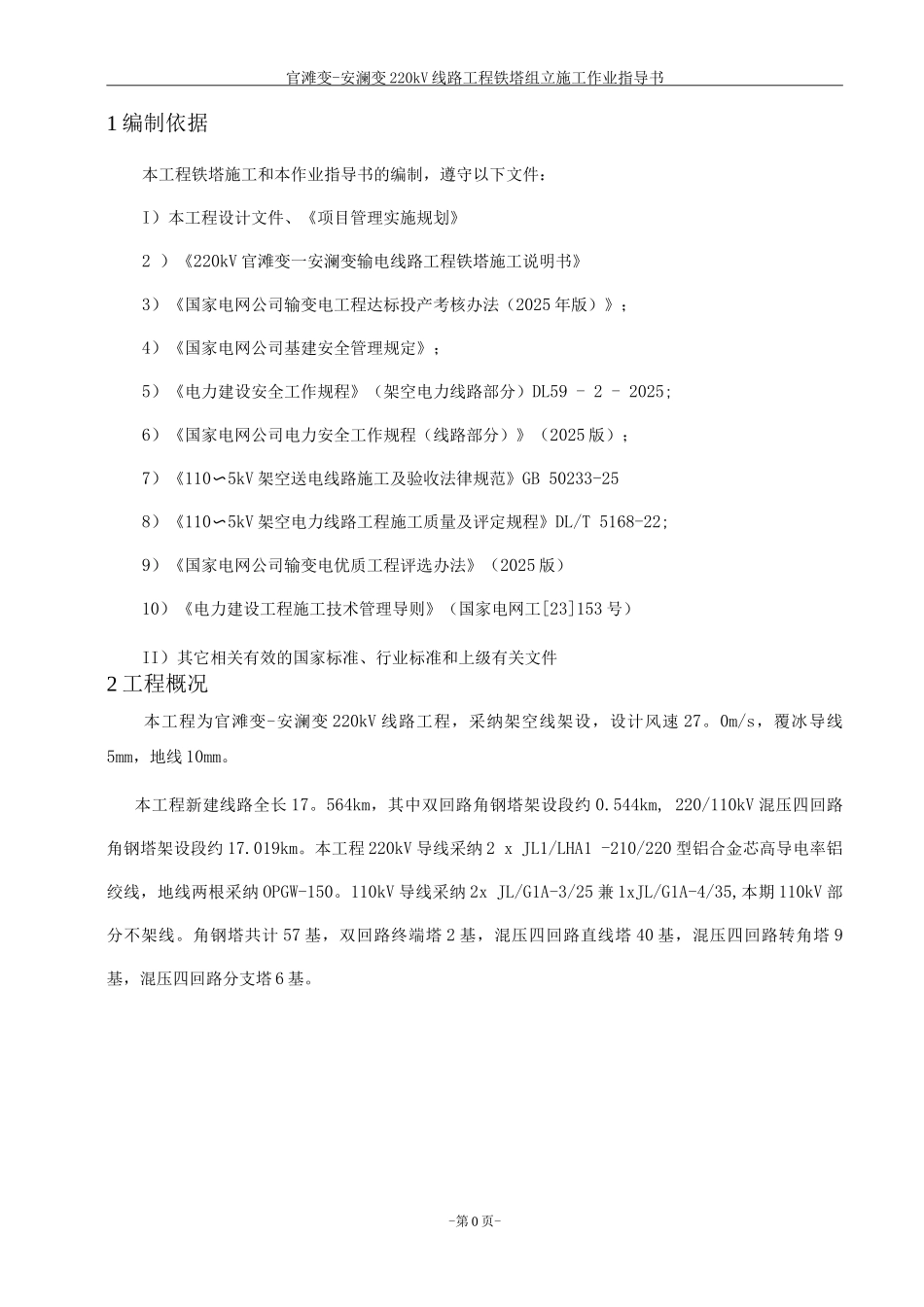

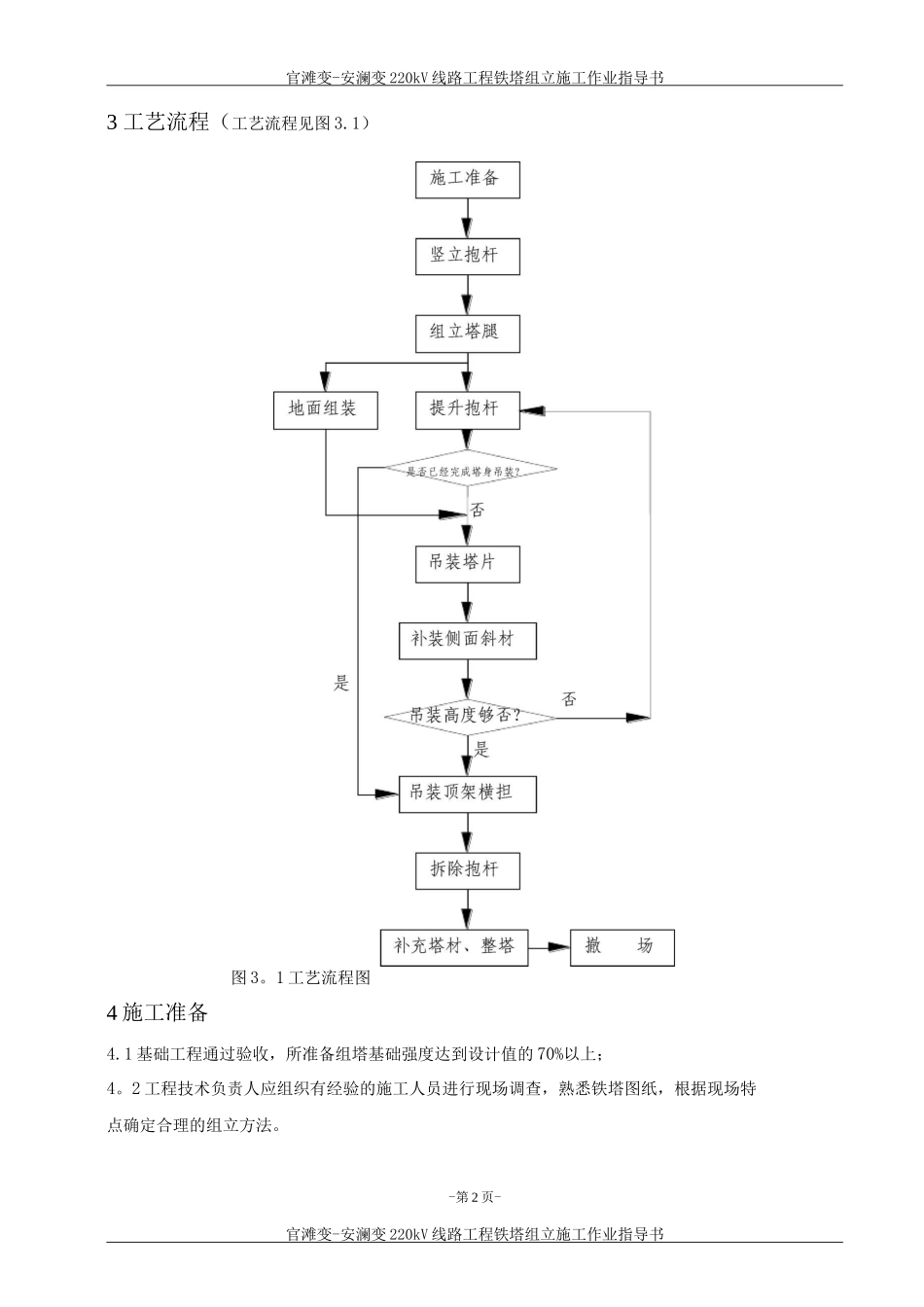

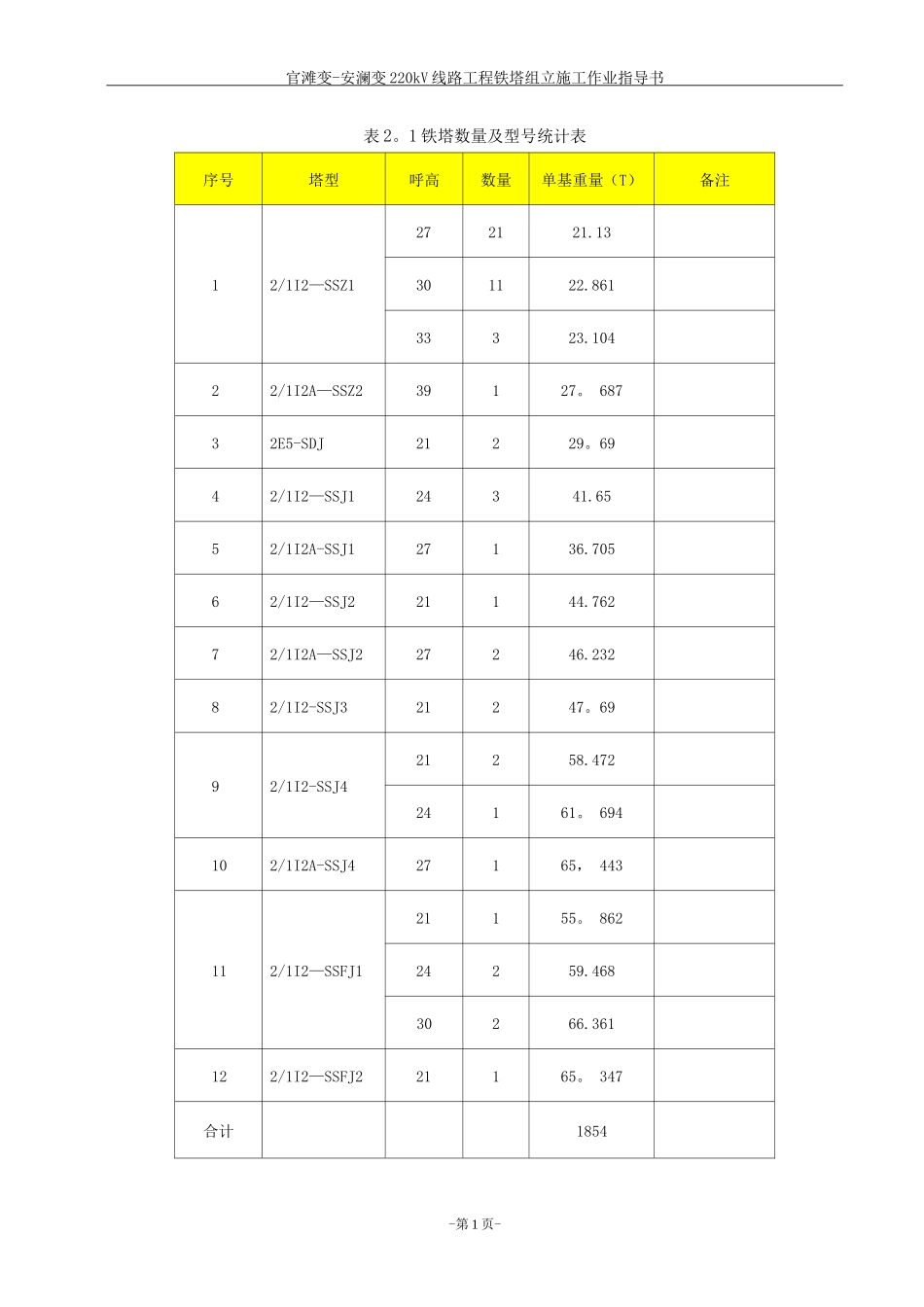

官滩变-安澜变 220kV 线路工程铁塔组立施工作业指导书1 编制依据本工程铁塔施工和本作业指导书的编制，遵守以下文件：I）本工程设计文件、《项目管理实施规划》2 ）《220kV 官滩变一安澜变输电线路工程铁塔施工说明书》3）《国家电网公司输变电工程达标投产考核办法（2025 年版）》；4）《国家电网公司基建安全管理规定》；5）《电力建设安全工作规程》（架空电力线路部分）DL59 - 2 - 2025;6）《国家电网公司电力安全工作规程（线路部分）》（2025 版）；7）《110〜5kV 架空送电线路施工及验收法律规范》GB 50233-258）《110〜5kV 架空电力线路工程施工质量及评定规程》DL/T 5168-22;9）《国家电网公司输变电优质工程评选办法》（2025 版）10）《电力建设工程施工技术管理导则》（国家电网工[23]153 号）II）其它相关有效的国家标准、行业标准和上级有关文件2 工程概况本工程为官滩变-安澜变 220kV 线路工程，采纳架空线架设，设计风速 27。0m/s，覆冰导线5mm，地线 10mm。本工程新建线路全长 17。564km，其中双回路角钢塔架设段约 0.544km, 220/110kV 混压四回路角钢塔架设段约 17.019km。本工程 220kV 导线采纳 2 x JL1/LHA1 -210/220 型铝合金芯高导电率铝绞线，地线两根采纳 OPGW-150。110kV 导线采纳 2x JL/G1A-3/25 兼 1xJL/G1A-4/35,本期 110kV 部分不架线。角钢塔共计 57 基，双回路终端塔 2 基，混压四回路直线塔 40 基，混压四回路转角塔 9基，混压四回路分支塔 6 基。-第 0 页-官滩变-安澜变 220kV 线路工程铁塔组立施工作业指导书表 2。1 铁塔数量及型号统计表序号塔型呼高数量单基重量（T）备注12/1I2—SSZ1272121.13301122.86133323.10422/1I2A—SSZ239127。 68732E5-SDJ21229。6942/1I2—SSJ124341.6552/1I2A-SSJ127136.70562/1I2—SSJ221144.76272/1I2A—SSJ227246.23282/1I2-SSJ321247。6992/1I2-SSJ421258.47224161。 694102/1I2A-SSJ427165， 443112/1I2—SSFJ121155。 86224259.46830266.361122/1I2—SSFJ221165。 347合计1854-第 1 页-官滩变-安澜变 220kV 线路工程铁塔组立施工作业指导书3 工艺流程（工艺流程见图 3.1）图 3。1 工艺流程图4 施工准备4.1 基础工程通过验收，所准备组塔基础强度达到设计值的 70%以上；4。2 工程技术负责人应组织有经验的施工人员进行现场调查，熟悉铁塔图纸，根据现场特点确定合理的组立方法。-第 2 页-官滩变...
