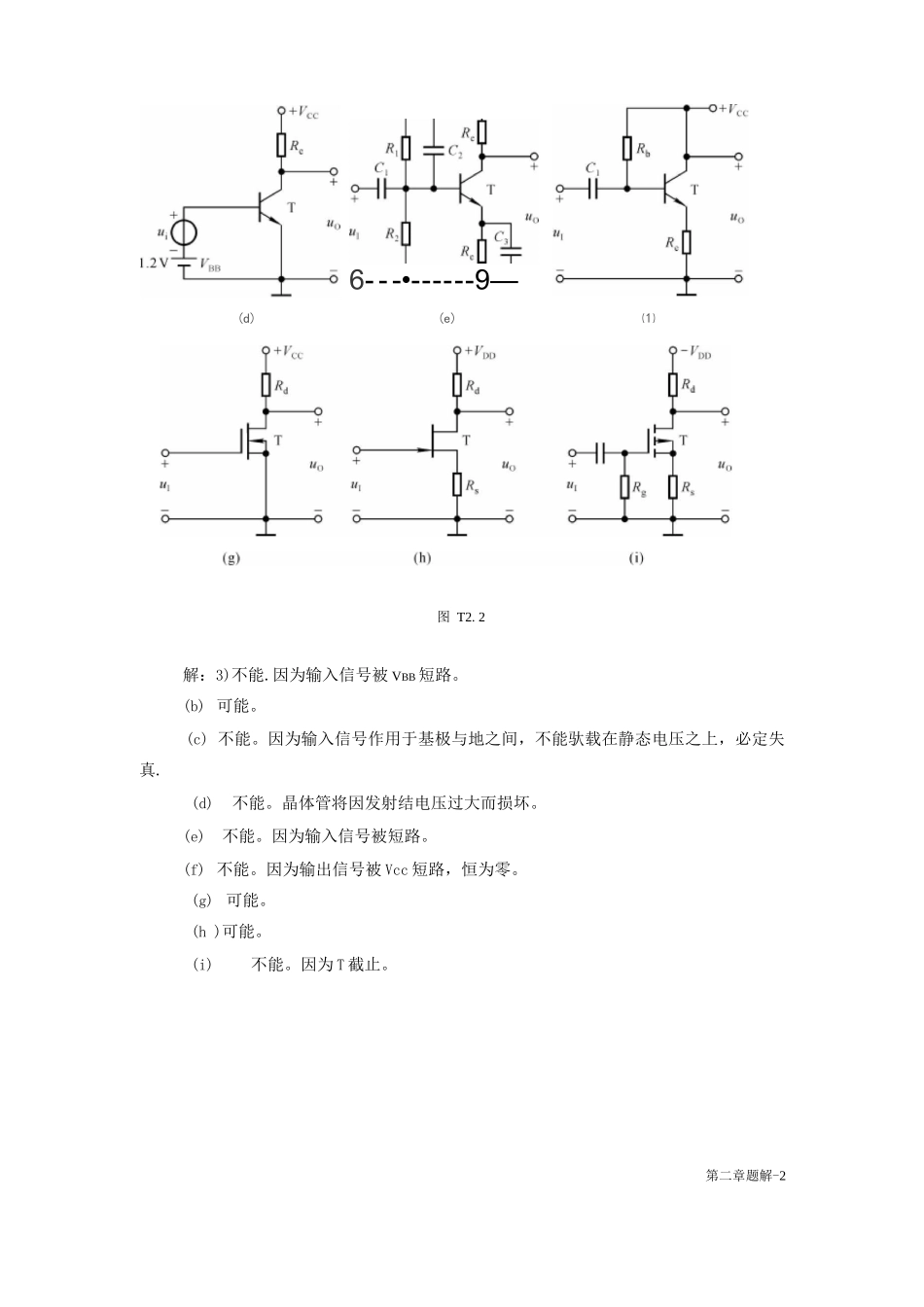

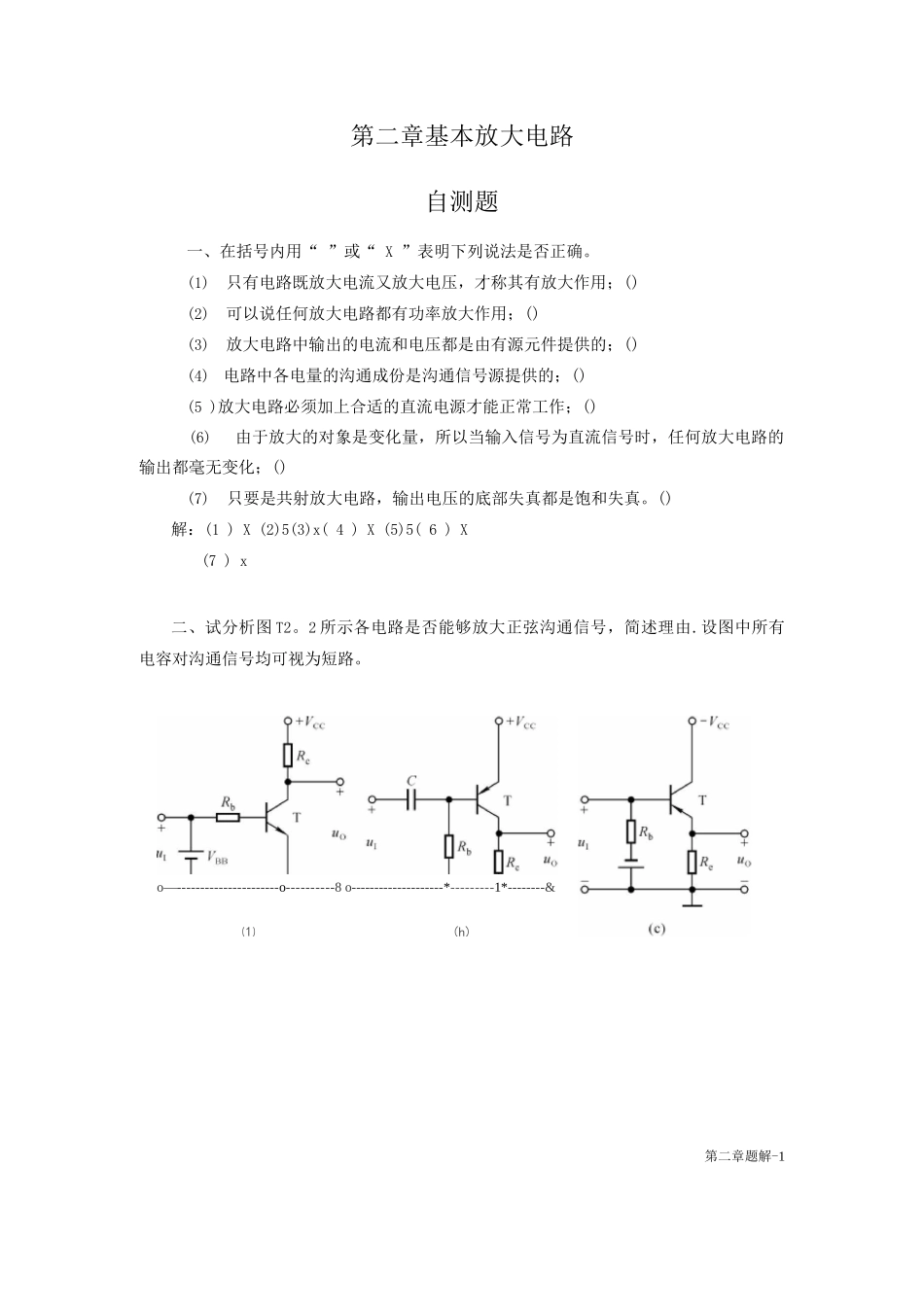

第二章基本放大电路自测题一、在括号内用“ ”或“ X ”表明下列说法是否正确。(1)只有电路既放大电流又放大电压，才称其有放大作用；()(2)可以说任何放大电路都有功率放大作用；()(3)放大电路中输出的电流和电压都是由有源元件提供的；()(4)电路中各电量的沟通成份是沟通信号源提供的；()(5 )放大电路必须加上合适的直流电源才能正常工作；()(6)由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；()(7)只要是共射放大电路，输出电压的底部失真都是饱和失真。()解：(1 ) X (2)5(3)x( 4 ) X (5)5( 6 ) X(7 ) x二、试分析图 T2。2 所示各电路是否能够放大正弦沟通信号，简述理由.设图中所有电容对沟通信号均可视为短路。第二章题解-1o—----------------------o----------8 o--------------------*---------1*--------&⑴(h)解：3)不能.因为输入信号被 VBB 短路。(b) 可能。(c) 不能。因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必定失真.(d)不能。晶体管将因发射结电压过大而损坏。(e)不能。因为输入信号被短路。(f) 不能。因为输出信号被 Vcc 短路，恒为零。(g) 可能。(h )可能。(i)不能。因为 T 截止。第二章题解-26- - -•------9—1_6(d)(e)⑴图 T2. 2三、在图 T2。3 所示电路中， 已知 Vcc = 12V,晶体管的=1, R；=lOOkQ.填空：要求先填文字表达式后填得数。(1 )当 U _ = 0V 时，测得 UBEQ = 0。7V ,若要基极电流 I 日。=20 A ,则 R；和 Rw 之和 R= 注kQ;而若测得 UCF0C E Q=6V ,则 R c = 彩 k Q。(2)若测得输入电压有效值 U =5mV 时，输 i出电压有效值 U' = 0.6V,则电压放大倍数 oA =彩 Ou若负载电阻 RL值与 RC相等，则带上负载后输出电压有效值 U= = V OoUBEQ ) 】BQ，565； VCC UCEQ)'"o' 3四、已知图 T2. 3 所示电路中 VCC = 12V , RC=3kQ,静态管压降 UCEQ =6V;并在输出端加负载电阻 RL，其阻值为 3kQo 选择一个合适的答案填入空内。(1) 该电路的最大不失真输出电压有效值 Uom« ；A O 2VB O 3VC O 6V(2 )当 Ui= 1mV 时，若在不失真的条件下，减小 RW,则输出电压的幅值将 ； 1A °减小 B °不变 C.增大(3)在 U i=1mV 时，将 Rw调到输出电压最大且刚好不失真，若此时增大输入电压，则输出电压波形将 ；AO 顶部失真 BO 底部失真 CO 为正弦波(4)若...
