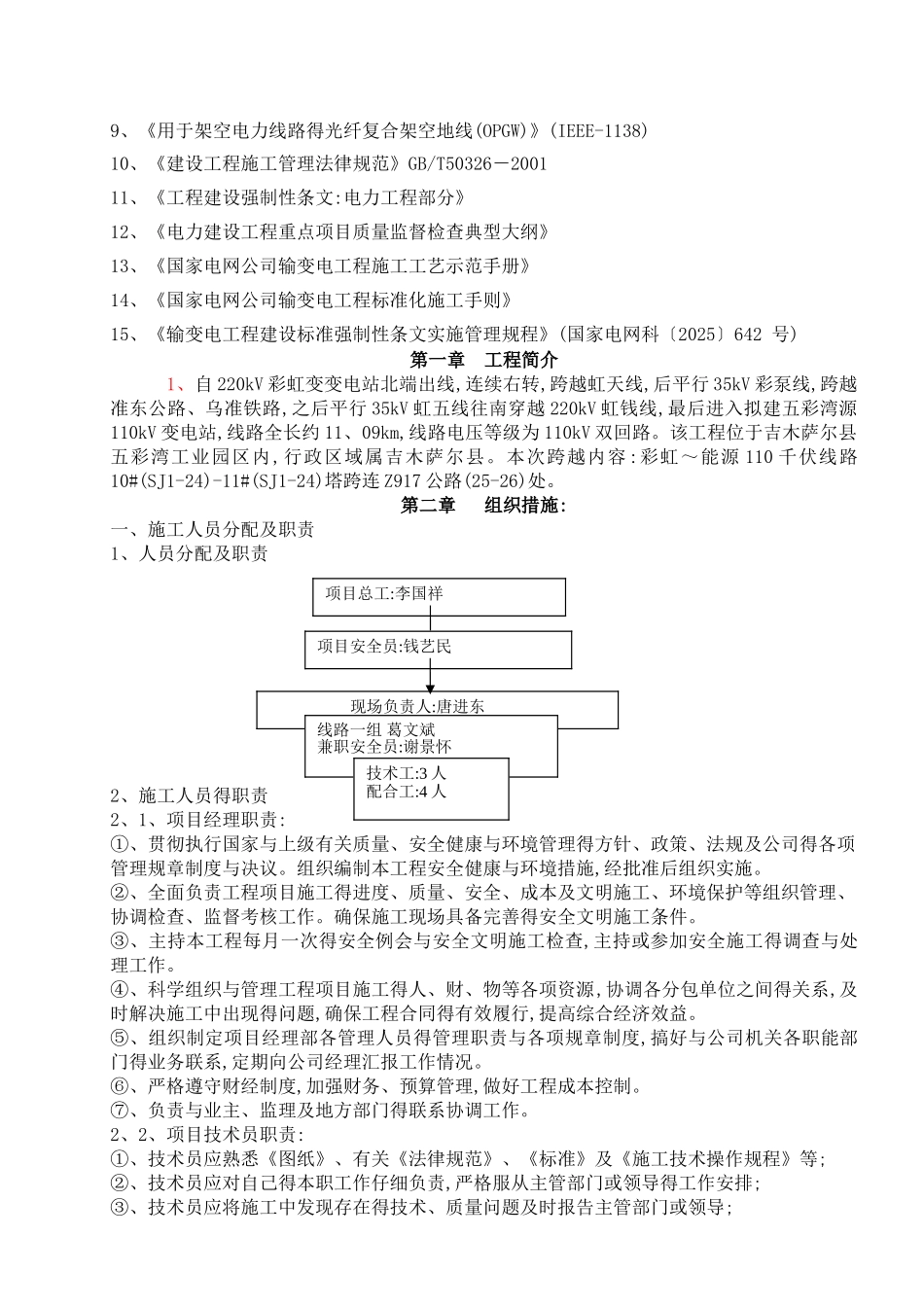

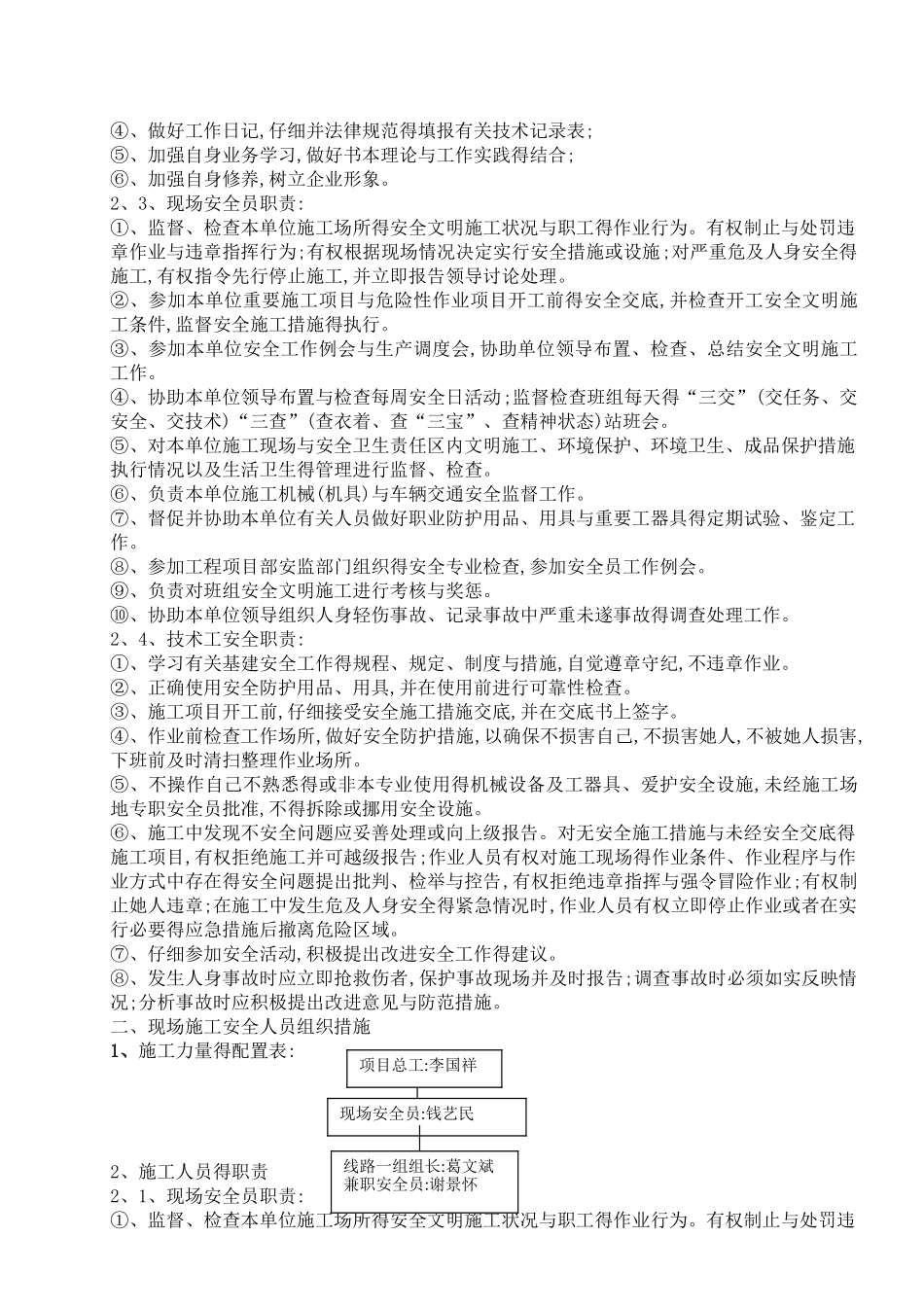

彩虹～能源 110 千伏线路工程跨越 Z9117 公路“四措一案”四措一案定级: (大中小型)施工单位(盖章):施工单位编制人: 审核人: 监理单位审核意见(签字):设备运维单位审核意见(签字):项目管理单位审核意见(签字): 调度控制中心审核意见(签字): 运检部审核意见(签字): 安质部审核意见(签字): 公司分管领导(签字): 年 月 日 目 录 总 则……………………………………………………………(3)第一章 工程简介 ……………………………………………………………(3)第二章 组织措施 ……………………………………………………………(4)第三章 技术措施 ……………………………………………………………(7)第四章 安全措施 ……………………………………………………………(15)第五章 安全事故事件应急预案…………………………………………………(19)总则1、《110～500kV 架空电力线路施工及验收法律规范(GB50233—2025)》2、《架空送电线路导线及避雷线施工工艺规程(SDJ226－87)》3、《超高压架空输电线路张力架线施工工艺导则(SDJJ2－87)》4、《高压绝缘于瓷件技术条件(GB772－87)》5、《110 千伏及以上送变电线路基本建设工程启动及竣工验收规程》 (DL/T782-2001)6、《电力建设安全工作规程(架空电力线路部分,DL5009、2－2025)》7、《输变电工程安全文明施工管理实施细则(试行)》(Q/FJG 20251-2025)8、《电信网光纤数字传输系统工程及验收暂行技术规定(YDJ44-1989)》9、《用于架空电力线路得光纤复合架空地线(OPGW)》(IEEE-1138)10、《建设工程施工管理法律规范》GB/T50326－200111、《工程建设强制性条文:电力工程部分》12、《电力建设工程重点项目质量监督检查典型大纲》13、《国家电网公司输变电工程施工工艺示范手册》14、《国家电网公司输变电工程标准化施工手则》15、《输变电工程建设标准强制性条文实施管理规程》(国家电网科〔2025〕642 号)第一章 工程简介 1、自 220kV 彩虹变变电站北端出线,连续右转,跨越虹天线,后平行 35kV 彩泵线,跨越准东公路、乌准铁路,之后平行 35kV 虹五线往南穿越 220kV 虹钱线,最后进入拟建五彩湾源110kV 变电站,线路全长约 11、09km,线路电压等级为 110kV 双回路。该工程位于吉木萨尔县五彩湾工业园区内,行政区域属吉木萨尔县。本次跨越内容:彩虹～能源 110 千伏线路10#(SJ1-24)-11#(SJ1-24)塔跨连 Z917 公路(25-26)处。第二章 组织措施:一、施工人员分配及职责1、...
