3m3-hr-吸附浓缩-催化燃烧方案

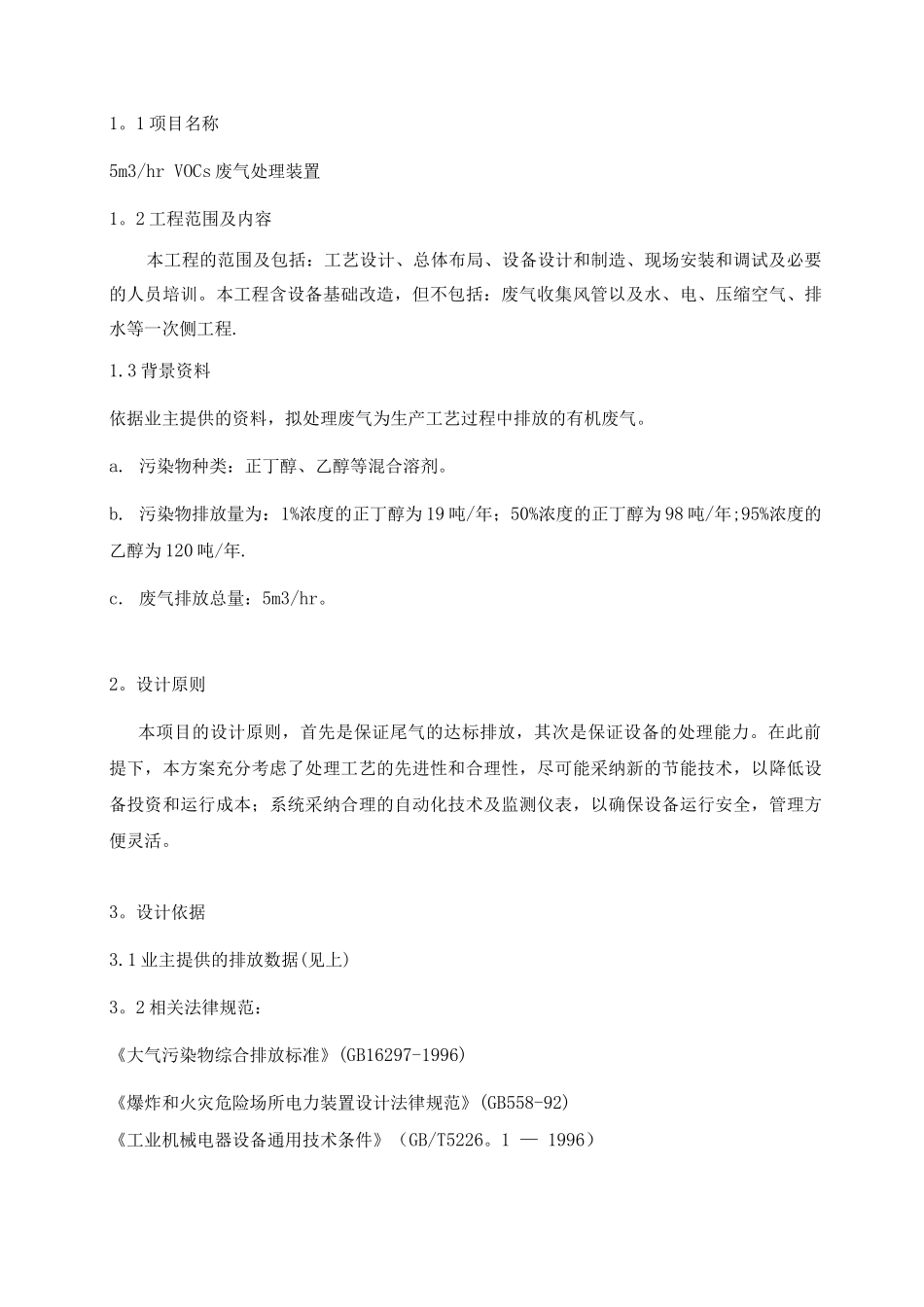

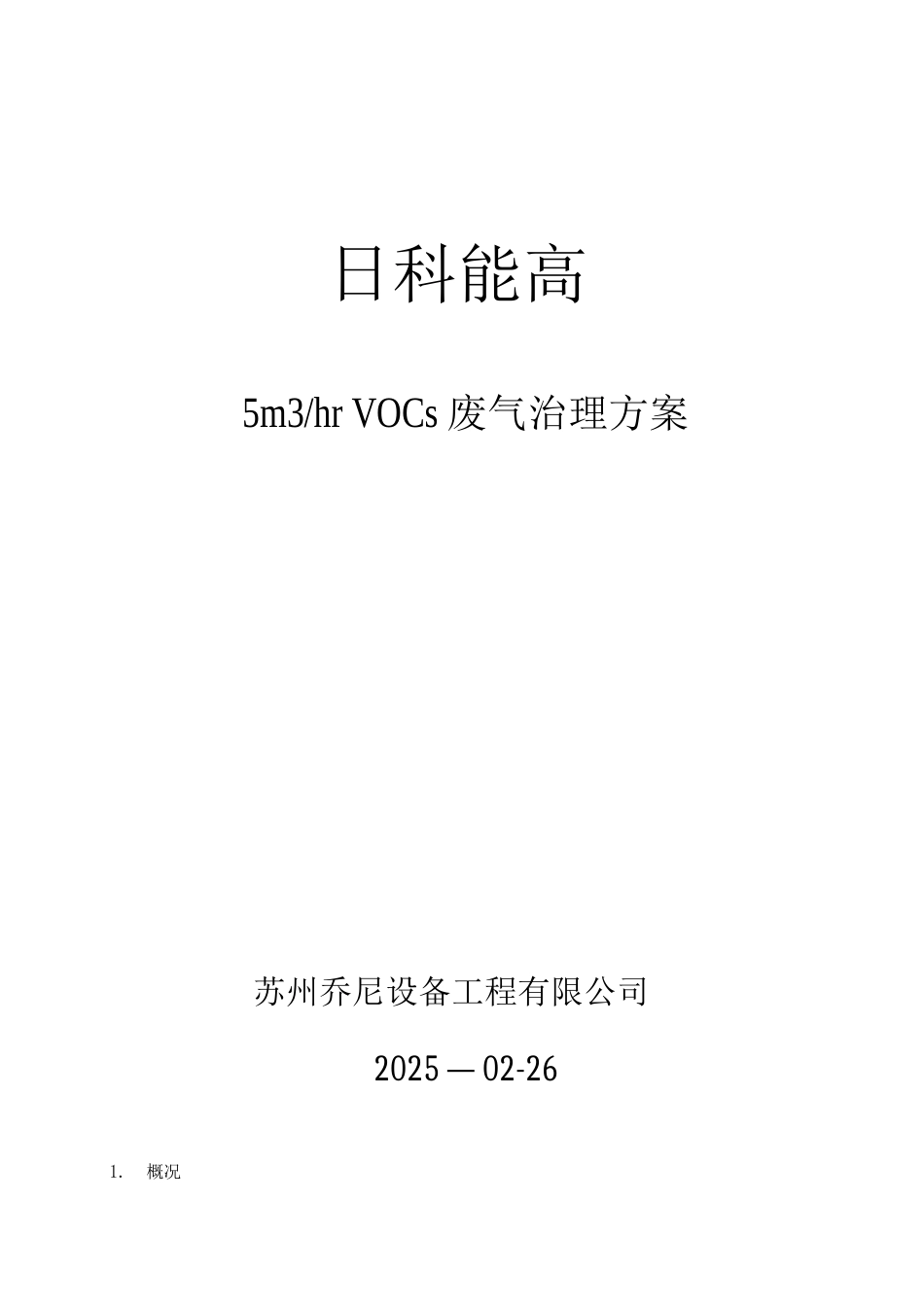

日科能高5m3/hr VOCs 废气治理方案苏州乔尼设备工程有限公司2025 — 02-261.概况1。1 项目名称5m3/hr VOCs 废气处理装置1。2 工程范围及内容本工程的范围及包括：工艺设计、总体布局、设备设计和制造、现场安装和调试及必要的人员培训。本工程含设备基础改造，但不包括：废气收集风管以及水、电、压缩空气、排水等一次侧工程.1.3 背景资料依据业主提供的资料，拟处理废气为生产工艺过程中排放的有机废气。a. 污染物种类：正丁醇、乙醇等混合溶剂。b. 污染物排放量为：1%浓度的正丁醇为 19 吨/年；50%浓度的正丁醇为 98 吨/年;95%浓度的乙醇为 120 吨/年.c. 废气排放总量：5m3/hr。2。设计原则本项目的设计原则，首先是保证尾气的达标排放，其次是保证设备的处理能力。在此前提下，本方案充分考虑了处理工艺的先进性和合理性，尽可能采纳新的节能技术，以降低设备投资和运行成本；系统采纳合理的自动化技术及监测仪表，以确保设备运行安全，管理方便灵活。3。设计依据3.1 业主提供的排放数据(见上)3。2 相关法律规范：《大气污染物综合排放标准》(GB16297-1996)《爆炸和火灾危险场所电力装置设计法律规范》(GB558-92)《工业机械电器设备通用技术条件》（GB/T5226。1 — 1996）《涂装作业安全规程一有机废气净化装置安全技术规定》（GB16297-1996）工业设备焊接及技术法律规范其他有关设计法律规范。3.3 尾气排放标准《大气污染物排放标准》GB16297—1996 新污染源极值二级执行污染物最高允许排放浓度最高允许排放速率排气筒二级甲苯40mg/m315m3.1kg/hr二甲苯70mg/m315m1。 0kg/hr非甲烷总烃类120mg/m315m10kg/hr4.设计方案4.1 废气处理方法选择目前，有机废气处理主要有以下几种方法：吸收法：一般采纳物理吸收，即将废气引入吸收液进行净化,待吸收液饱和后经加热、解析、冷凝回收；本法适用于大气量、低温度、低浓度的废气，但需要配置加热解析回收装置，设备体积大、投资高。直接燃烧法：利用燃气或者燃油等辅助燃料燃烧，将混合气体加热，使有害物质在高温作用下分解为无害物质；本法工艺简单、投资小，适用于高浓度、小风量的废气，但对安全技术、操作要求高.催化燃烧:把废气加热经催化燃烧转化成无害的二氧化碳和水；本法起燃温度低、节能、净化率高、操作方便、占地面积、设备投资较大，适用于高温或高浓度有机废气.吸附法：有机废气经活性炭吸附，可达 95%以上的净化率，设备简单、投资小，但活性炭更换频繁，增...
