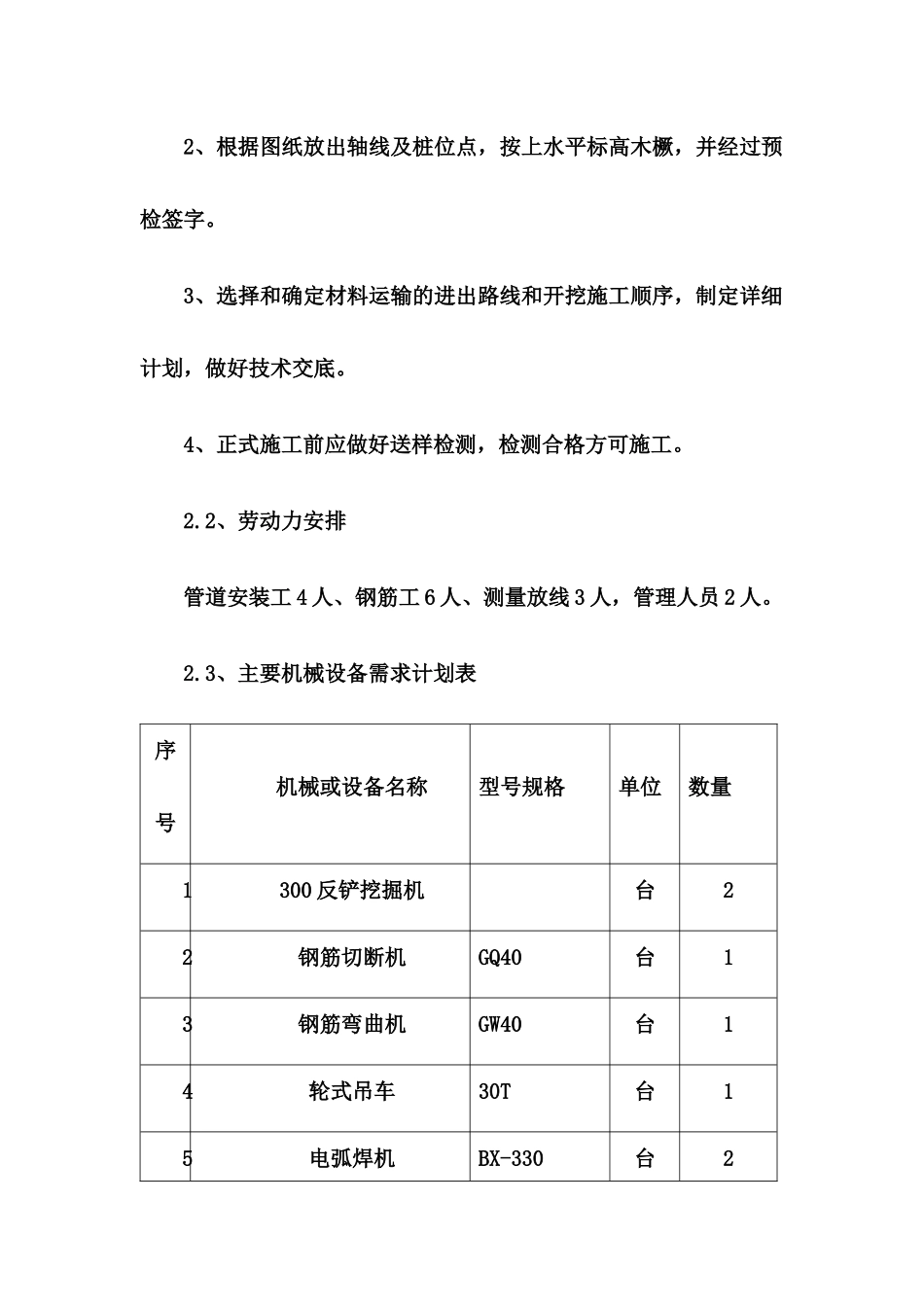

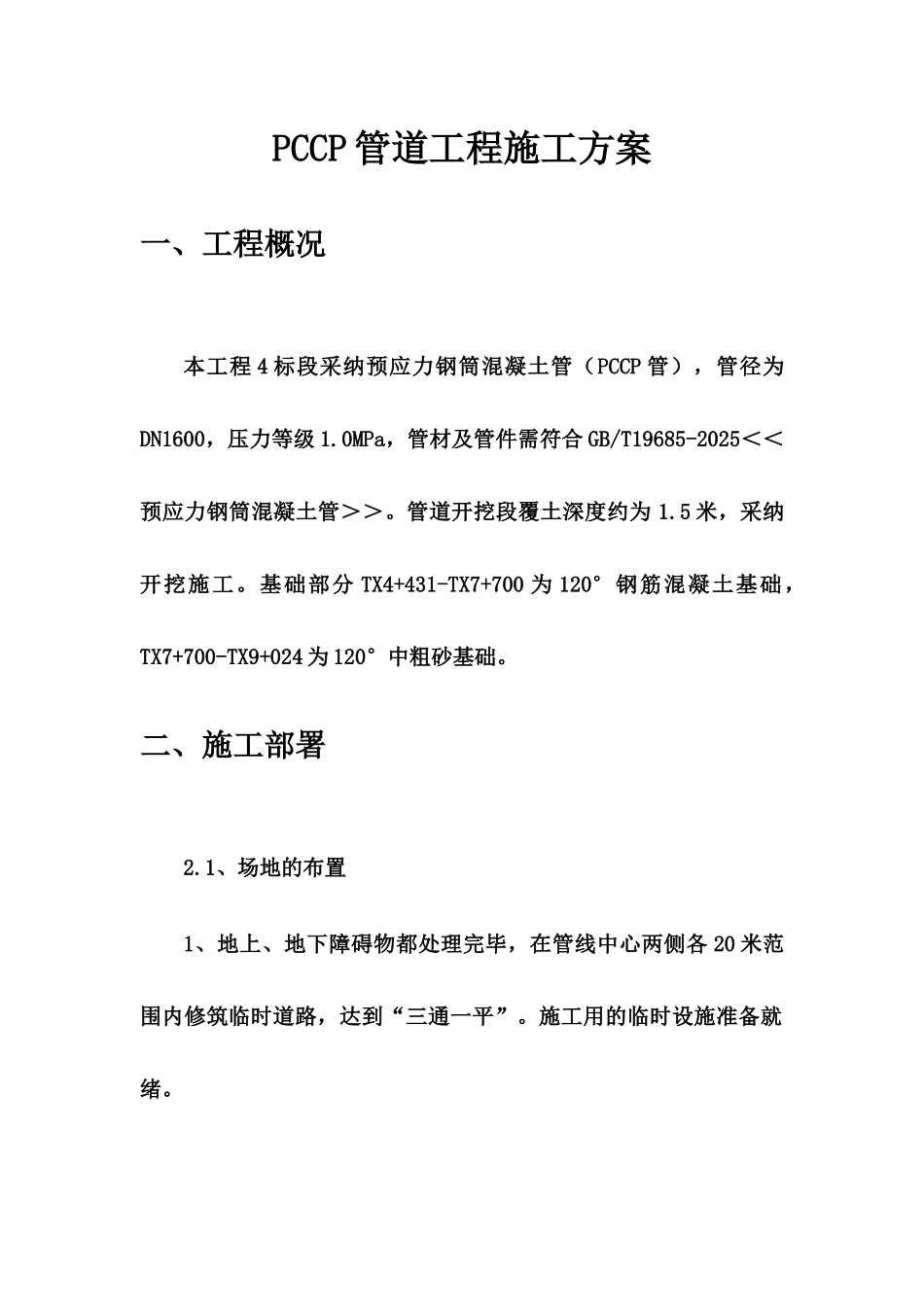

5PCCP 管道施工方案PCCP 管道工程施工方案一、工程概况本工程 4 标段采纳预应力钢筒混凝土管（PCCP 管），管径为DN1600，压力等级 1.0MPa，管材及管件需符合 GB/T19685-2025＜＜预应力钢筒混凝土管＞＞。管道开挖段覆土深度约为 1.5 米，采纳开挖施工。基础部分 TX4+431-TX7+700 为 120°钢筋混凝土基础，TX7+700-TX9+024 为 120°中粗砂基础。二、施工部署2.1、场地的布置1、地上、地下障碍物都处理完毕，在管线中心两侧各 20 米范围内修筑临时道路，达到“三通一平”。施工用的临时设施准备就绪。2、根据图纸放出轴线及桩位点，按上水平标高木橛，并经过预检签字。3、选择和确定材料运输的进出路线和开挖施工顺序，制定详细计划，做好技术交底。4、正式施工前应做好送样检测，检测合格方可施工。2.2、劳动力安排管道安装工 4 人、钢筋工 6 人、测量放线 3 人，管理人员 2 人。2.3、主要机械设备需求计划表序号机械或设备名称型号规格单位数量1300 反铲挖掘机台22钢筋切断机GQ40台13钢筋弯曲机GW40台14轮式吊车30T台15电弧焊机BX-330台26精密水准仪NI005A台18全站仪DTM622R台19平板船自制座1三、施工方法及技术要求 材料采购→PCCP 管运输→材料堆放→二次运输→预制管枕安装→管道吊装→垫层浇筑→基础钢筋加工绑扎→支护模板→基础浇筑（每 50m 浇筑一次底板）。第一节材料设备采购我公司承诺 PCCP 管道采购严格按招标文件的要求进行采购，同时满足以下要求：一、本工程主要材料设备1、PCCP 管 DN1600：3943 米；2、PCCP 管道配件等；二、设备材料控制 1、待验收的 PCCP 管及配件必须附有出厂证明书。凡标志技术条件不明、技术指标不符合标准规定或设计要求的管子不得接收。证书应包括：钢材的检测合格报告，水泥及骨料的检测合格报告，混凝土检测合格报告，PCCP 管外防腐涂层的试验报告等。 2、由经培训合格的专职质检人员，按技术法律规范对每一节PCCP 管件进行检查验收，察看管件是否有超过法律规范要求的裂纹、裂缝、损伤，承插口和插口部位是否破损，逐个检查橡胶圈是否合格，椭圆度误差是否在允许范围内、外保护层有无脱落等。对不能符合本工程要求的管件，不得用于安装，对有些 PCCP 管件虽有缺陷，经修复并经鉴定合格，征得项目监理认可后才能使用。3、PCCP 安装采纳的橡胶密封圈材质符合 PCCP 管材制造标准的技术要求的规定。进行胶圈外观质量检查，橡胶圈为圆形实心胶圈，表面不应有气...
