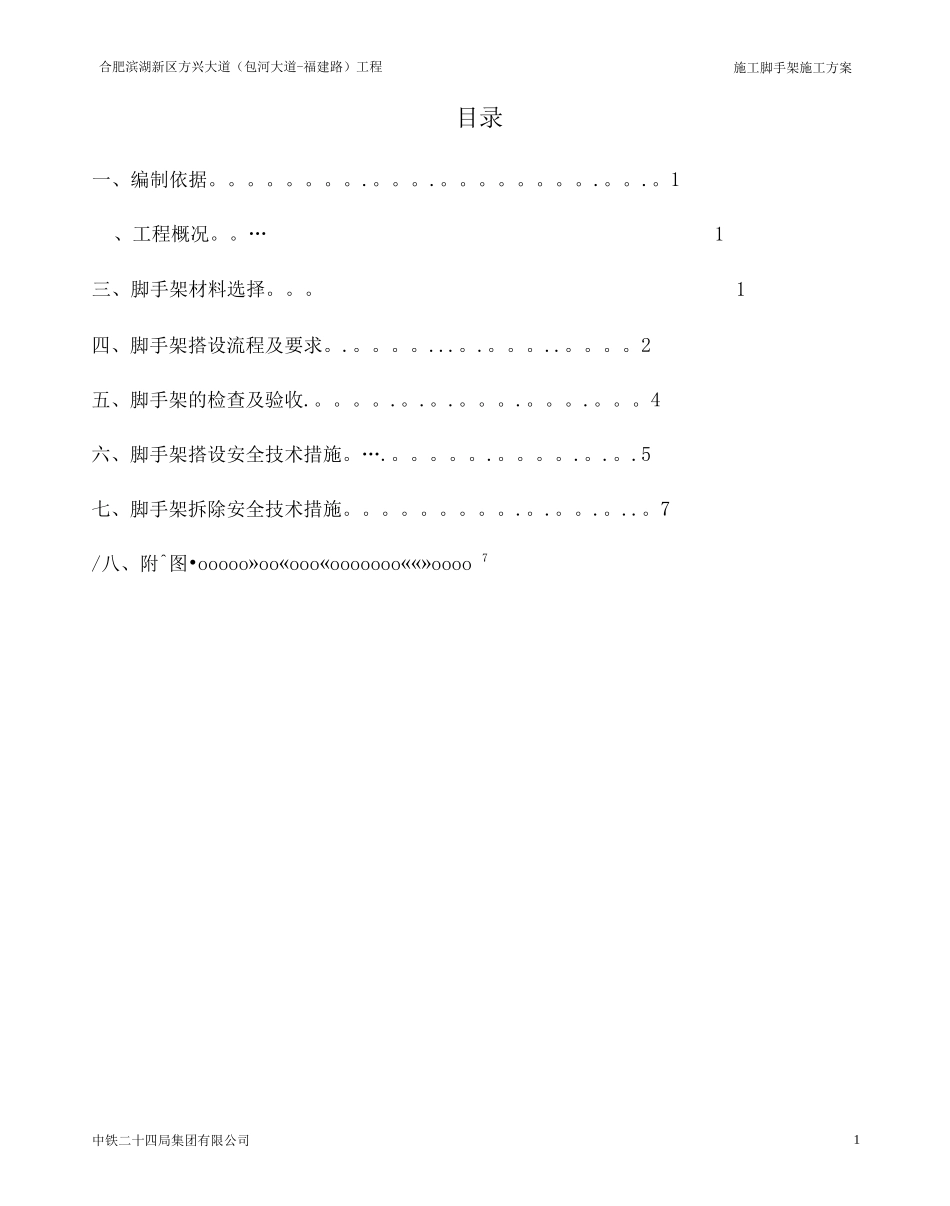

合肥滨湖新区方兴大道（包河大道-福建路）工程施工脚手架施工方案目录一、编制依据。。。。。。。。.。。。.。。。。。。。。.。。.。1、工程概况。。…1三、脚手架材料选择。。。1四、脚手架搭设流程及要求。.。。。。...。.。。。..。。。。2五、脚手架的检查及验收.。。。。.。.。.。。。.。。。.。。。4六、脚手架搭设安全技术措施。….。。。。。.。。。。.。.。.5七、脚手架拆除安全技术措施。。。。。。。。。.。.。。.。..。7/八、附^图•ooooo»oo«ooo«ooooooo««»oooo 7中铁二十四局集团有限公司1合肥滨湖新区方兴大道（包河大道-福建路）工程一、编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130 — 2025 中国建筑工业出版社；《建筑地基基础设计法律规范》GB507-22 中国建筑工业出版社；《建筑施工安全检查标准》JGJ59 — 99 中国建筑工业出版社；另外参照本工程施工图纸及施工组织设计编制本施工方案.二、工程概况本工程位于合肥市滨湖新区,在规划建设的“包河大道-方兴大道立交”与规划建设的“福建路”之间。工程穿越规划的“方兴湖”与“上海路”，止于“福建路”，全长18m。方兴湖下穿隧道为三跨单层结构,上海路下穿隧道为两跨单层结构，均采纳明挖法施工。基坑开挖深度为 6.5m〜12.5m .隧道左、右跨净宽 16.45m，中跨净宽 2.2m,净高6m（含顶部预留设备安装、装修空间）.上海路下穿隧道横断面为两跨单层结构，为双向 6车道断面,隧道左、右跨断面净宽 12.95m,断面净高 6m.U 型槽高度 3.6—15. 7 米。三、脚手架材料选择1、钢管落地脚手架，选用外径 48mm,壁厚 3。0mm，钢材强度等级 Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用.中铁二十四局集团有限公司合肥滨湖新区方兴大道（包河大道-福建路）工程施工脚手架施工方案施工脚手架施工方案2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85 的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配,贴和面应平整，活动部位灵活，夹紧钢管时开处最小距离不小于 5mm .钢管螺栓拧紧力矩达 65N.m 时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件...
