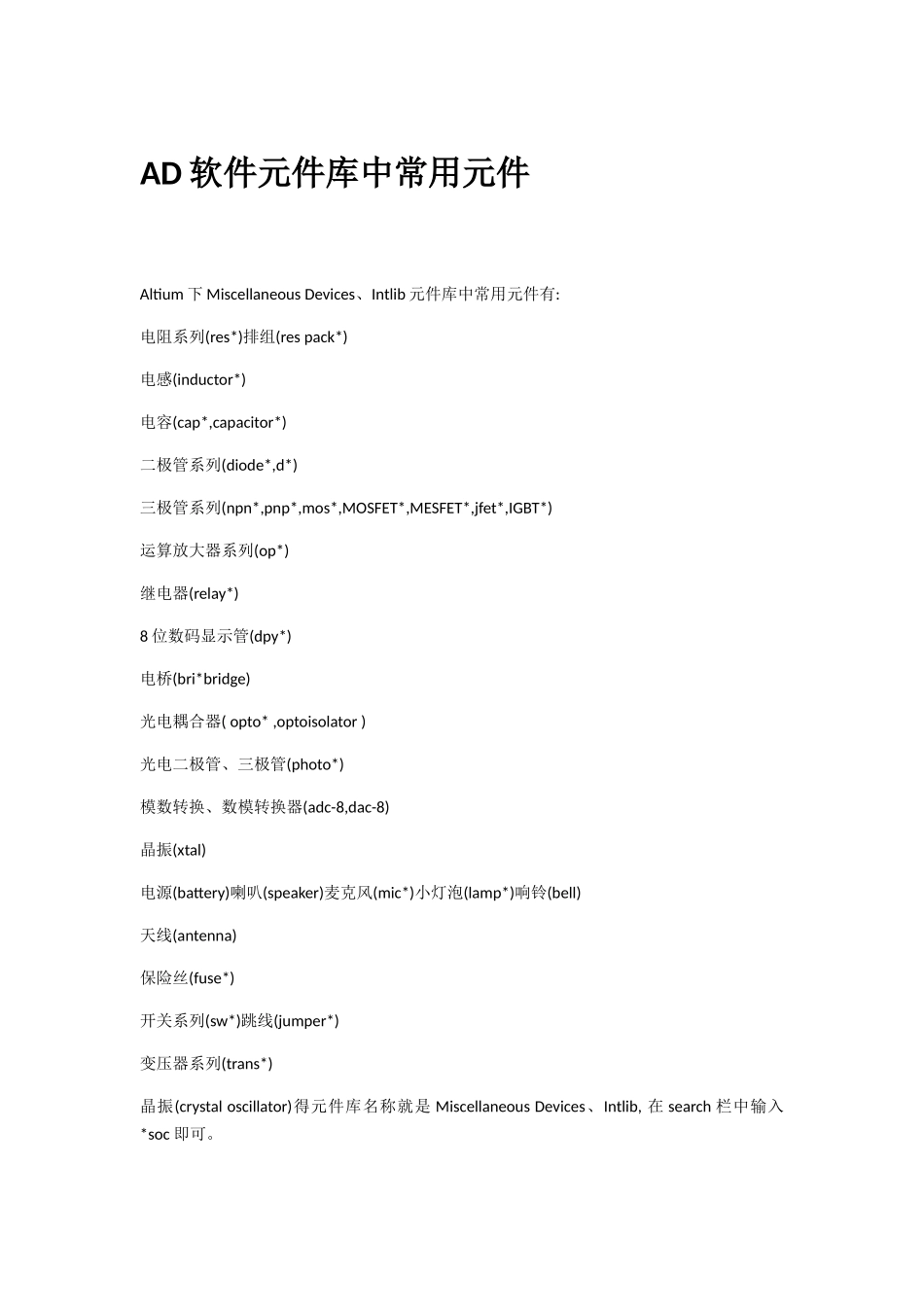

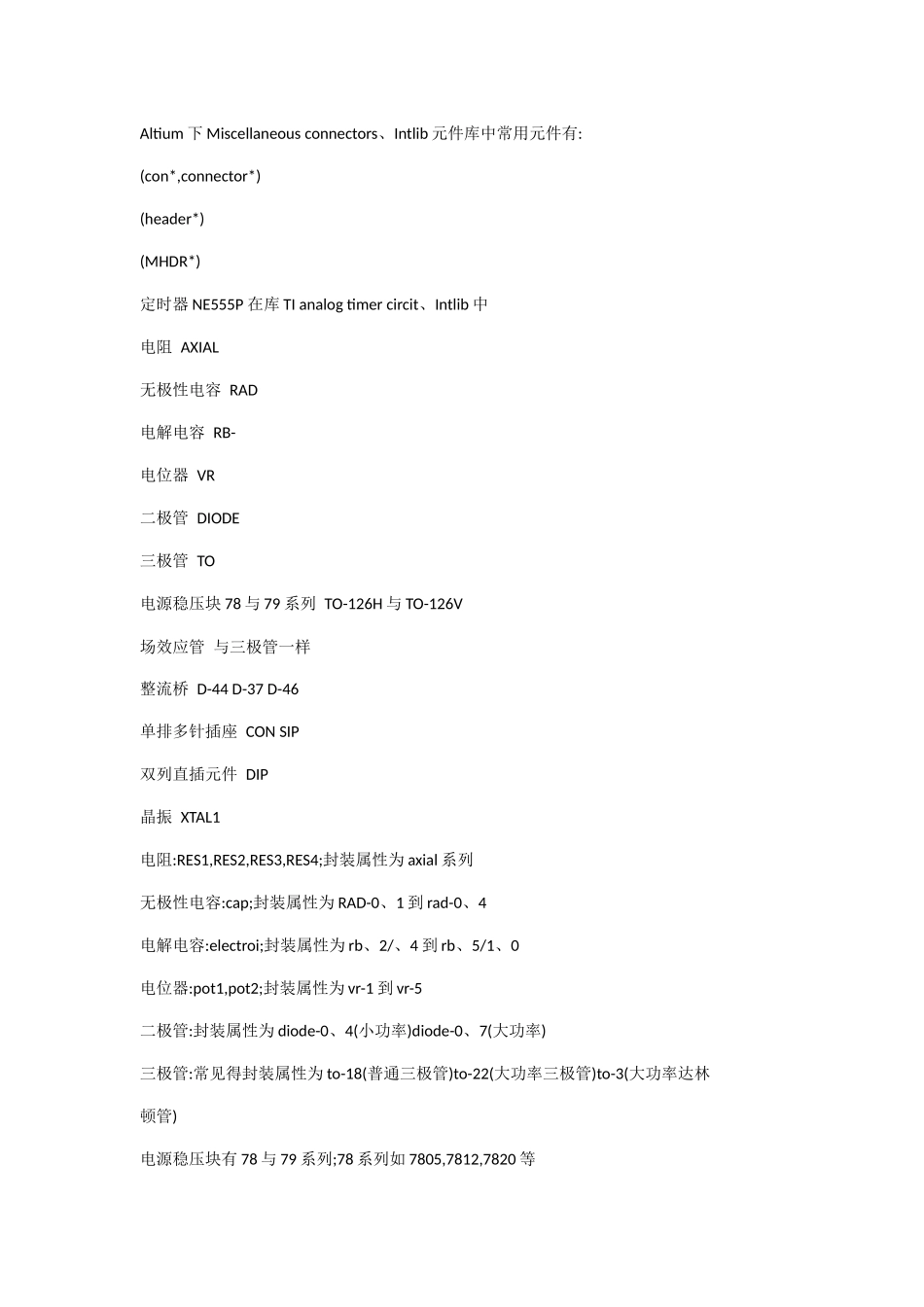

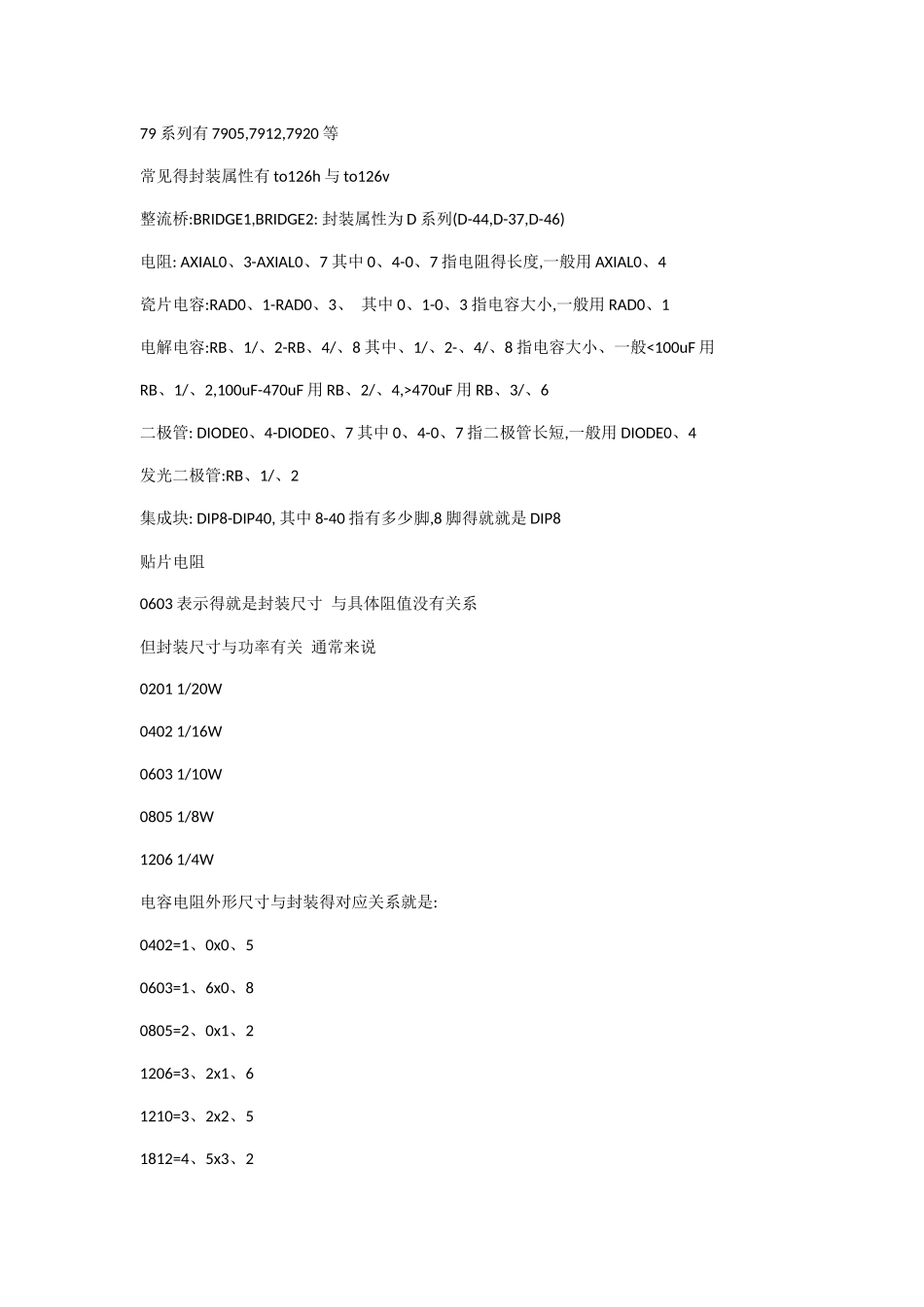

AD 软件元件库中常用元件Altium 下 Miscellaneous Devices、Intlib 元件库中常用元件有:电阻系列(res*)排组(res pack*)电感(inductor*)电容(cap*,capacitor*)二极管系列(diode*,d*)三极管系列(npn*,pnp*,mos*,MOSFET*,MESFET*,jfet*,IGBT*)运算放大器系列(op*)继电器(relay*)8 位数码显示管(dpy*)电桥(bri*bridge)光电耦合器( opto* ,optoisolator )光电二极管、三极管(photo*)模数转换、数模转换器(adc-8,dac-8)晶振(xtal)电源(battery)喇叭(speaker)麦克风(mic*)小灯泡(lamp*)响铃(bell)天线(antenna)保险丝(fuse*)开关系列(sw*)跳线(jumper*)变压器系列(trans*)晶振(crystal oscillator)得元件库名称就是 Miscellaneous Devices、Intlib, 在 search 栏中输入 *soc 即可。Altium 下 Miscellaneous connectors、Intlib 元件库中常用元件有:(con*,connector*)(header*)(MHDR*)定时器 NE555P 在库 TI analog timer circit、Intlib 中电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块 78 与 79 系列 TO-126H 与 TO-126V场效应管 与三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为 axial 系列无极性电容:cap;封装属性为 RAD-0、1 到 rad-0、4电解电容:electroi;封装属性为 rb、2/、4 到 rb、5/1、0电位器:pot1,pot2;封装属性为 vr-1 到 vr-5二极管:封装属性为 diode-0、4(小功率)diode-0、7(大功率)三极管:常见得封装属性为 to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有 78 与 79 系列;78 系列如 7805,7812,7820 等79 系列有 7905,7912,7920 等常见得封装属性有 to126h 与 to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为 D 系列(D-44,D-37,D-46)电阻: AXIAL0、3-AXIAL0、7 其中 0、4-0、7 指电阻得长度,一般用 AXIAL0、4瓷片电容:RAD0、1-RAD0、3、 其中 0、1-0、3 指电容大小,一般用 RAD0、1电解电容:RB、1/、2-RB、4/、8 其中、1/、2-、4/、8 指电容大小、一般<100uF 用RB、1/、2,100uF-470uF 用 RB、2/、4,>470uF 用 RB、3/、6二极管: DIODE0、4-DIODE0、7 其中 0、4-0、7 指二极管长短,一般用 DIODE0、4发光二极管:RB、1/、2集成块: DIP8-DIP40, 其中 8-40 指有多少脚,8 脚得就就是 DIP8贴片电阻0603 表...
