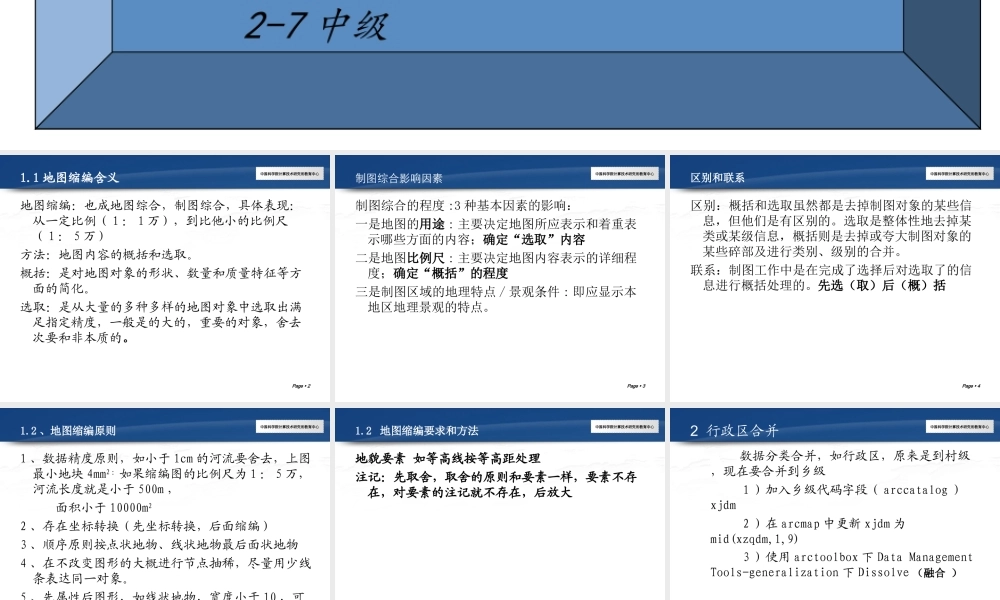

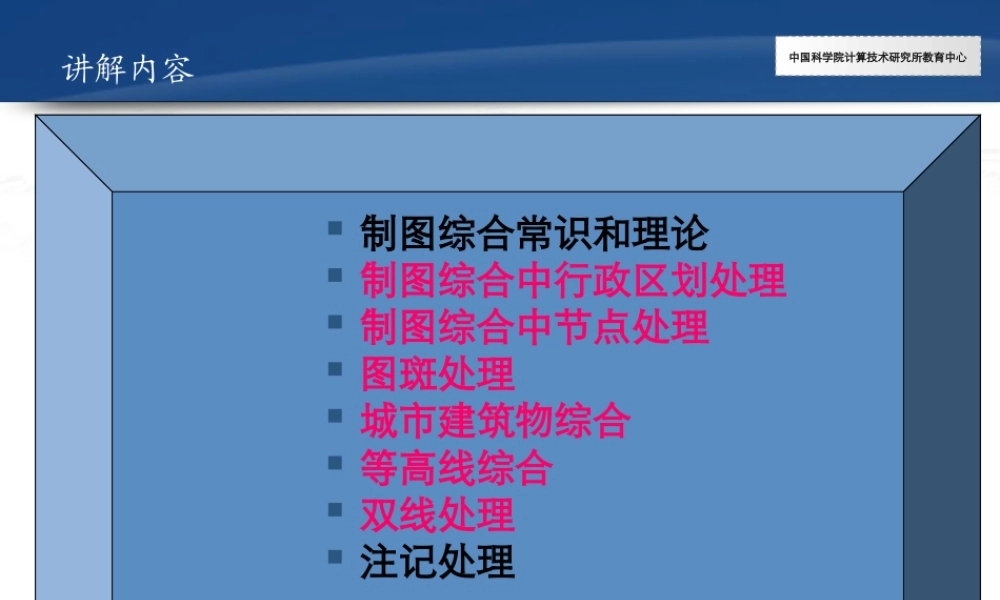

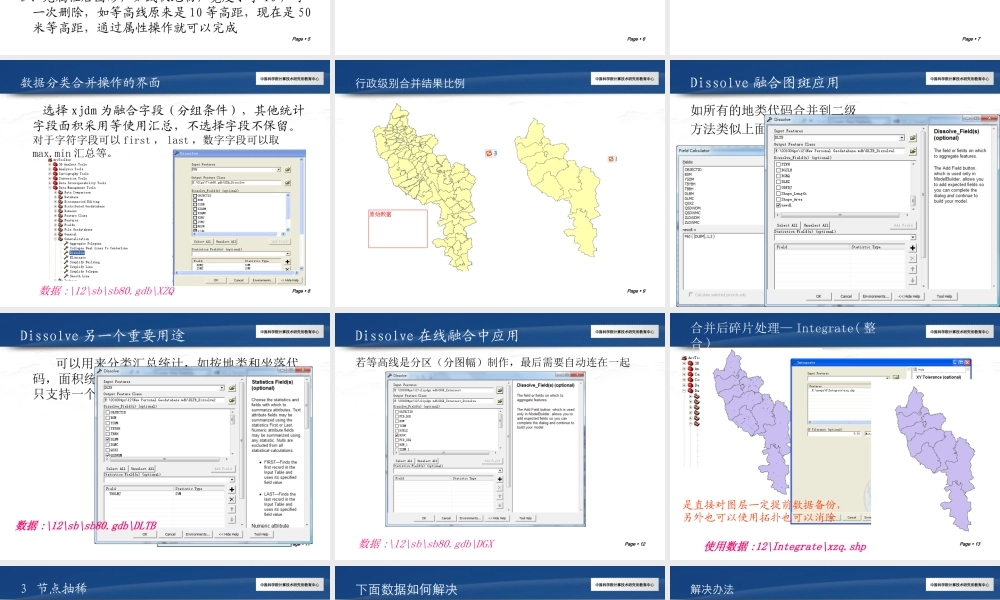

中国科学院计算技术研究所教育中心Page 1讲解内容 制图综合常识和理论 制图综合中行政区划处理 制图综合中节点处理 图斑处理 城市建筑物综合 等高线综合 双线处理 注记处理2-7 中级中国科学院计算技术研究所教育中心Page 21.1 地图缩编含义地图缩编：也成地图综合，制图综合，具体表现：从一定比例（ 1 ： 1 万），到比他小的比例尺（ 1 ： 5 万）方法：地图内容的概括和选取。概括：是对地图对象的形状、数量和质量特征等方面的简化。选取：是从大量的多种多样的地图对象中选取出满足指定精度，一般是的大的，重要的对象，舍去次要和非本质的。中国科学院计算技术研究所教育中心Page 3制图综合影响因素制图综合的程度 :3 种基本因素的影响：一是地图的用途 : 主要决定地图所应表示和着重表示哪些方面的内容；确定“选取”内容二是地图比例尺 : 主要决定地图内容表示的详细程度；确定“概括”的程度三是制图区域的地理特点 / 景观条件 : 即应显示本地区地理景观的特点。中国科学院计算技术研究所教育中心Page 4区别和联系区别：概括和选取虽然都是去掉制图对象的某些信息，但他们是有区别的。选取是整体性地去掉某类或某级信息，概括则是去掉或夸大制图对象的某些碎部及进行类别、级别的合并。联系：制图工作中是在完成了选择后对选取了的信息进行概括处理的。先选（取）后（概）括中国科学院计算技术研究所教育中心Page 51.2 、地图缩编原则1 、数据精度原则，如小于 1cm 的河流要舍去，上图最小地块 4mm2 ：如果缩编图的比例尺为 1 ： 5 万，河流长度就是小于 500m ， 面积小于 10000m22 、存在坐标转换（先坐标转换，后面缩编）3 、顺序原则按点状地物、线状地物最后面状地物4 、在不改变图形的大概进行节点抽稀，尽量用少线条表达同一对象。5 、先属性后图形，如线状地物，宽度小于 10 ，可一次删除，如等高线原来是 10 等高距，现在是 50米等高距，通过属性操作就可以完成中国科学院计算技术研究所教育中心Page 61.2 地图缩编要求和方法地貌要素 如等高线按等高距处理注记：先取舍，取舍的原则和要素一样，要素不存在，对要素的注记就不存在，后放大中国科学院计算技术研究所教育中心Page 72 行政区合并 数据分类合并，如行政区，原来是到村级，现在要合并到乡级 1 ）加入乡级代码字段（ arccatalog ） xjdm 2 ）在 arcm...
