ARM体系架构解析优质PPT课件

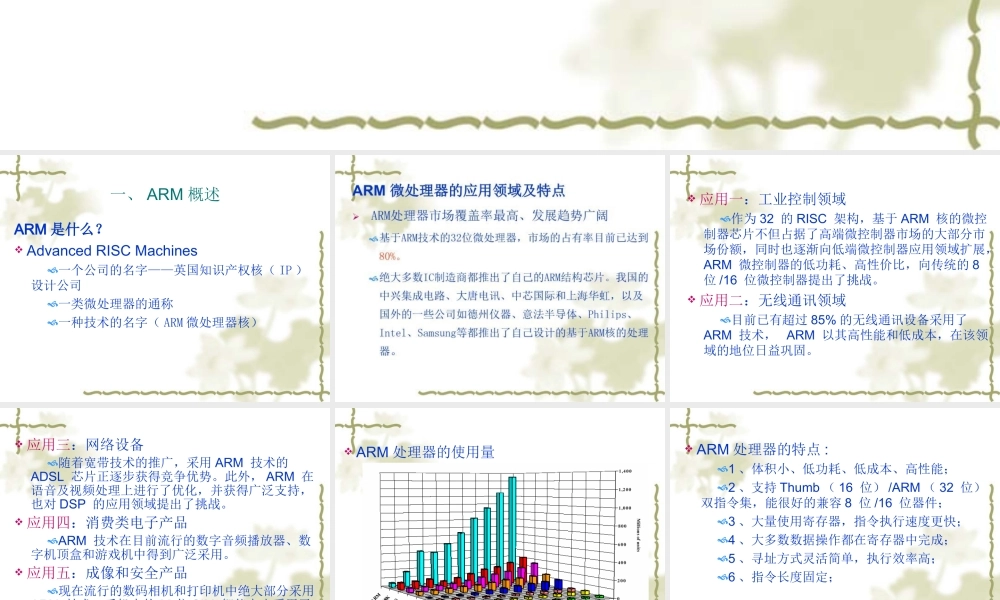

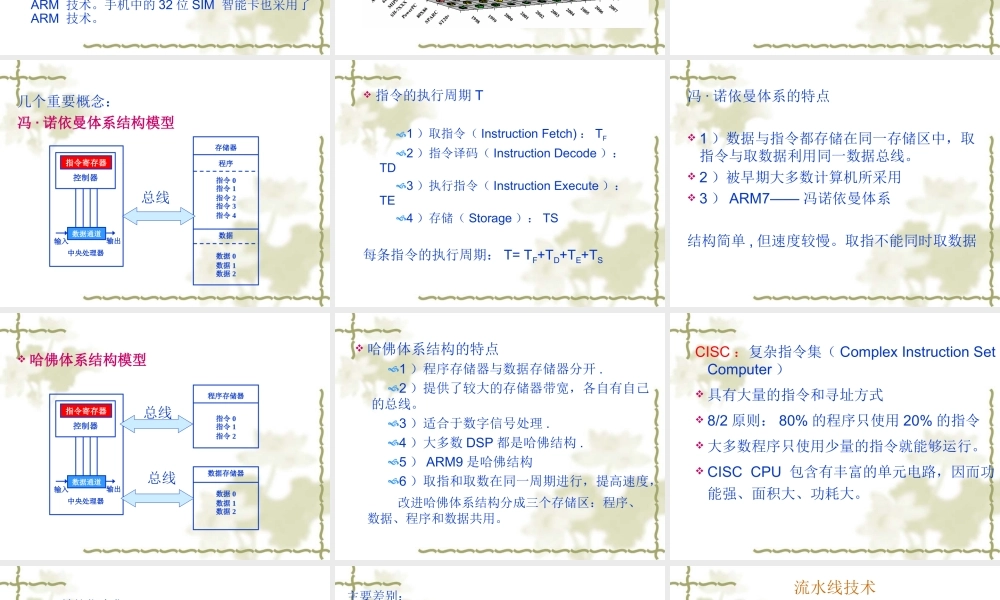

ARM 体系架构解析 一、 ARM 概述ARM 是什么？ Advanced RISC Machines一个公司的名字——英国知识产权核（ IP ）设计公司一类微处理器的通称一种技术的名字（ ARM 微处理器核）  应用一：工业控制领域作为 32 的 RISC 架构，基于 ARM 核的微控制器芯片不但占据了高端微控制器市场的大部分市场份额，同时也逐渐向低端微控制器应用领域扩展，ARM 微控制器的低功耗、高性价比，向传统的 8 位 /16 位微控制器提出了挑战。 应用二：无线通讯领域目前已有超过 85% 的无线通讯设备采用了ARM 技术， ARM 以其高性能和低成本，在该领域的地位日益巩固。  应用三：网络设备随着宽带技术的推广，采用 ARM 技术的ADSL 芯片正逐步获得竞争优势。此外， ARM 在语音及视频处理上进行了优化，并获得广泛支持，也对 DSP 的应用领域提出了挑战。 应用四：消费类电子产品ARM 技术在目前流行的数字音频播放器、数字机顶盒和游戏机中得到广泛采用。 应用五：成像和安全产品现在流行的数码相机和打印机中绝大部分采用ARM 技术。手机中的 32 位 SIM 智能卡也采用了ARM 技术。  ARM 处理器的使用量  ARM 处理器的特点 :1 、体积小、低功耗、低成本、高性能；2 、支持 Thumb （ 16 位） /ARM （ 32 位）双指令集，能很好的兼容 8 位 /16 位器件；3 、大量使用寄存器，指令执行速度更快；4 、大多数数据操作都在寄存器中完成；5 、寻址方式灵活简单，执行效率高；6 、指令长度固定； 几个重要概念：冯 · 诺依曼体系结构模型指令寄存器控制器数据通道输入输出中央处理器存储器程序指令 0指令 1指令 2指令 3指令 4数据数据 0数据 1数据 2总线  指令的执行周期 T1 ）取指令（ Instruction Fetch) ： TF2 ）指令译码（ Instruction Decode ）：TD3 ）执行指令（ Instruction Execute ）：TE4 ）存储（ Storage ）： TS每条指令的执行周期： T= TF+TD+TE+TS 冯 · 诺依曼体系的特点 1 ）数据与指令都存储在同一存储区中，取指令与取数据利用同一数据总线。 2 ）被早期大多数计算机所采用 3 ） ARM7—— 冯诺依曼体系结构简单 , 但速度较慢。取指不能同时取数据  哈佛体系结构模型指令寄存器控制器数据通道输入输出中央处理器程序存储器指令 0指令 1指令 2数据存储器数据 0数据 ...
