BA砂轮培训专题培训课件

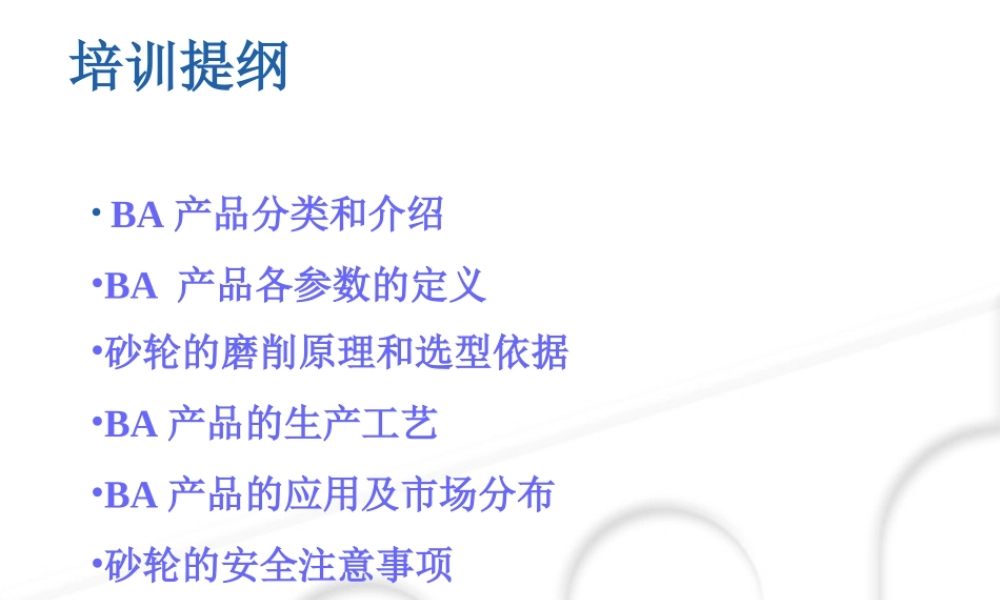

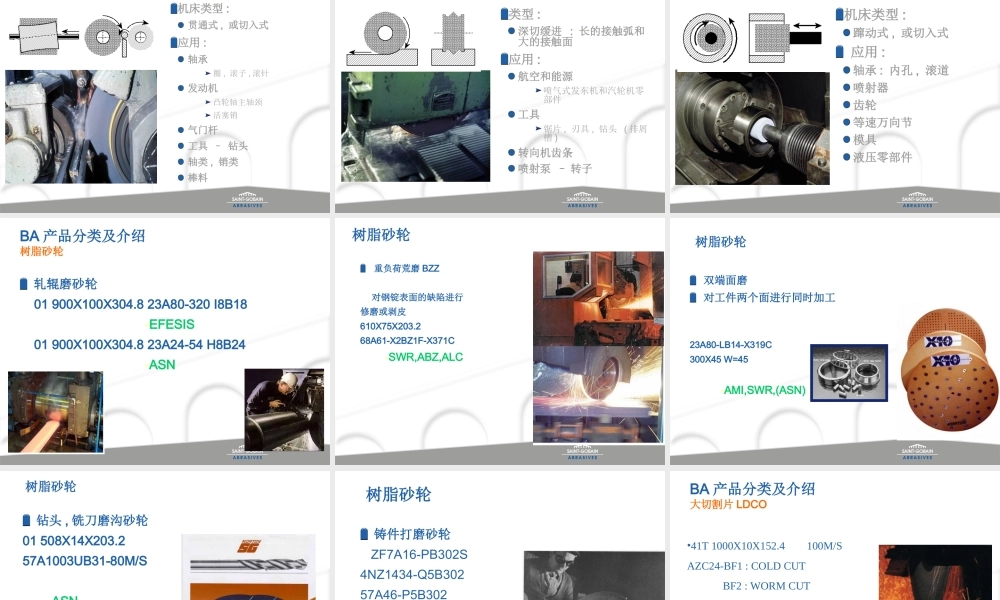

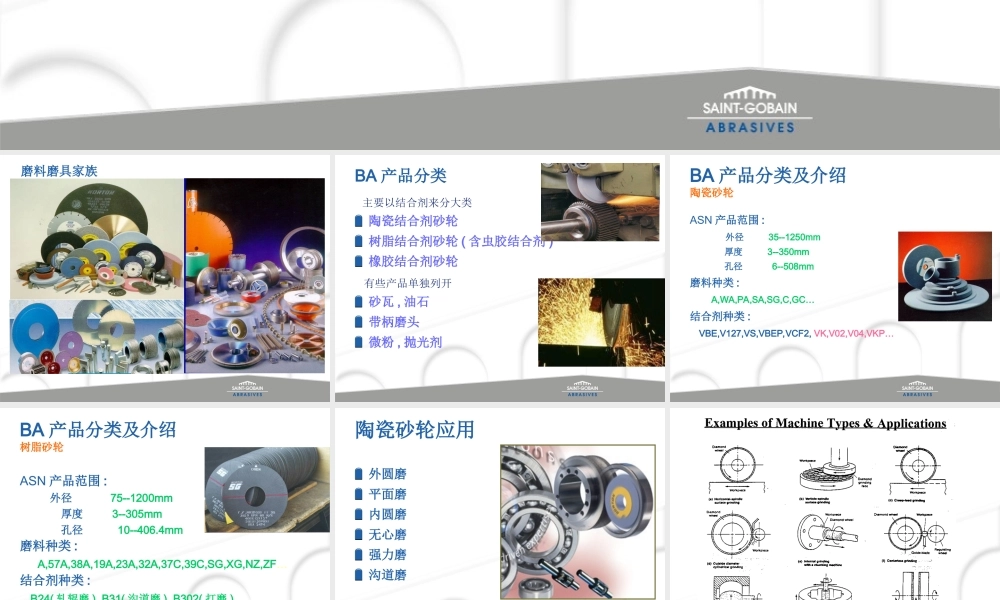

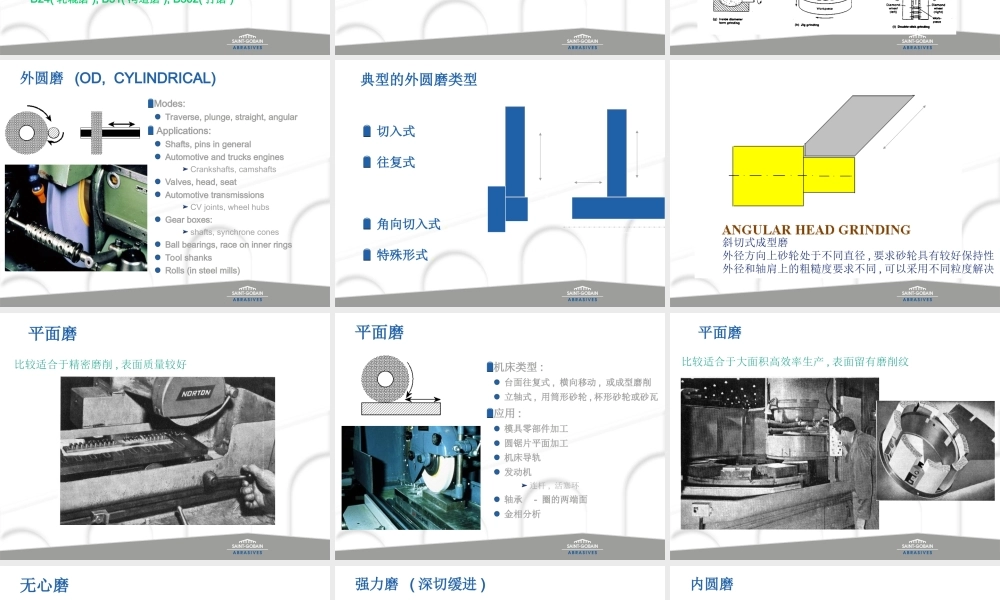

培训提纲• BA 产品分类和介绍•BA 产品各参数的定义•砂轮的磨削原理和选型依据 •BA 产品的生产工艺•BA 产品的应用及市场分布•砂轮的安全注意事项 磨料磨具家族 BA 产品分类陶瓷结合剂砂轮树脂结合剂砂轮 ( 含虫胶结合剂 )橡胶结合剂砂轮砂瓦 , 油石带柄磨头微粉 , 抛光剂主要以结合剂来分大类有些产品单独列开 BA 产品分类及介绍陶瓷砂轮ASN 产品范围 : 外径 35--1250mm 厚度 3--350mm 孔径 6--508mm磨料种类 : A,WA,PA,SA,SG,C,GC…结合剂种类 : VBE,V127,VS,VBEP,VCF2, VK,V02,V04,VKP… BA 产品分类及介绍树脂砂轮ASN 产品范围 : 外径 75--1200mm 厚度 3--305mm 孔径 10--406.4mm磨料种类 : A,57A,38A,19A,23A,32A,37C,39C,SG,XG,NZ,ZF…结合剂种类 : B24( 轧辊磨 ), B31( 沟道磨 ), B302( 打磨 ) 陶瓷砂轮应用外圆磨平面磨 内圆磨无心磨强力磨沟道磨 外圆磨 (OD, CYLINDRICAL)Modes:Traverse, plunge, straight, angular Applications:Shafts, pins in generalAutomotive and trucks enginesCrankshafts, camshaftsValves, head, seatAutomotive transmissionsCV joints, wheel hubsGear boxes:shafts, synchrone conesBall bearings, race on inner ringsTool shanksRolls (in steel mills) 典型的外圆磨类型切入式 往复式角向切入式 .特殊形式 . 斜切式成型磨外径方向上砂轮处于不同直径 , 要求砂轮具有较好保持性外径和轴肩上的粗糙度要求不同 , 可以采用不同粒度解决 平面磨 比较适合于精密磨削 , 表面质量较好 平面磨机床类型 :台面往复式 , 横向移动 , 或成型磨削立轴式 , 用筒形砂轮 , 杯形砂轮或砂瓦应用 :模具零部件加工圆锯片平面加工机床导轨发动机连杆 , 活塞环轴承 - 圈的两端面金相分析 平面磨 比较适合于大面积高效率生产 , 表面留有磨削纹 无心磨机床类型 :贯通式 , 或切入式应用 :轴承圈 , 滚子 , 滚针发动机凸轮轴主轴颈活塞销气门杆工具 – 钻头轴类 , 销类棒料 强力磨 ( 深切缓进 )类型 :深切缓进 : 长的接触弧和大的接触面应用 :航空和能源喷气式发东机和汽轮机零部件工具锯片 , 刃具 , 钻头 ( 排屑槽 )转向机齿条喷射泵 – 转子 内圆磨机床类型 :蹿动式 , 或切入式 应用 :轴承 : 内孔 , 滚道喷射器齿轮等速万向节模具液压零部件 BA 产品分类...
