CA6140拨叉机加工工艺规程制定及铣8槽专用夹具设计—课程设计说明书

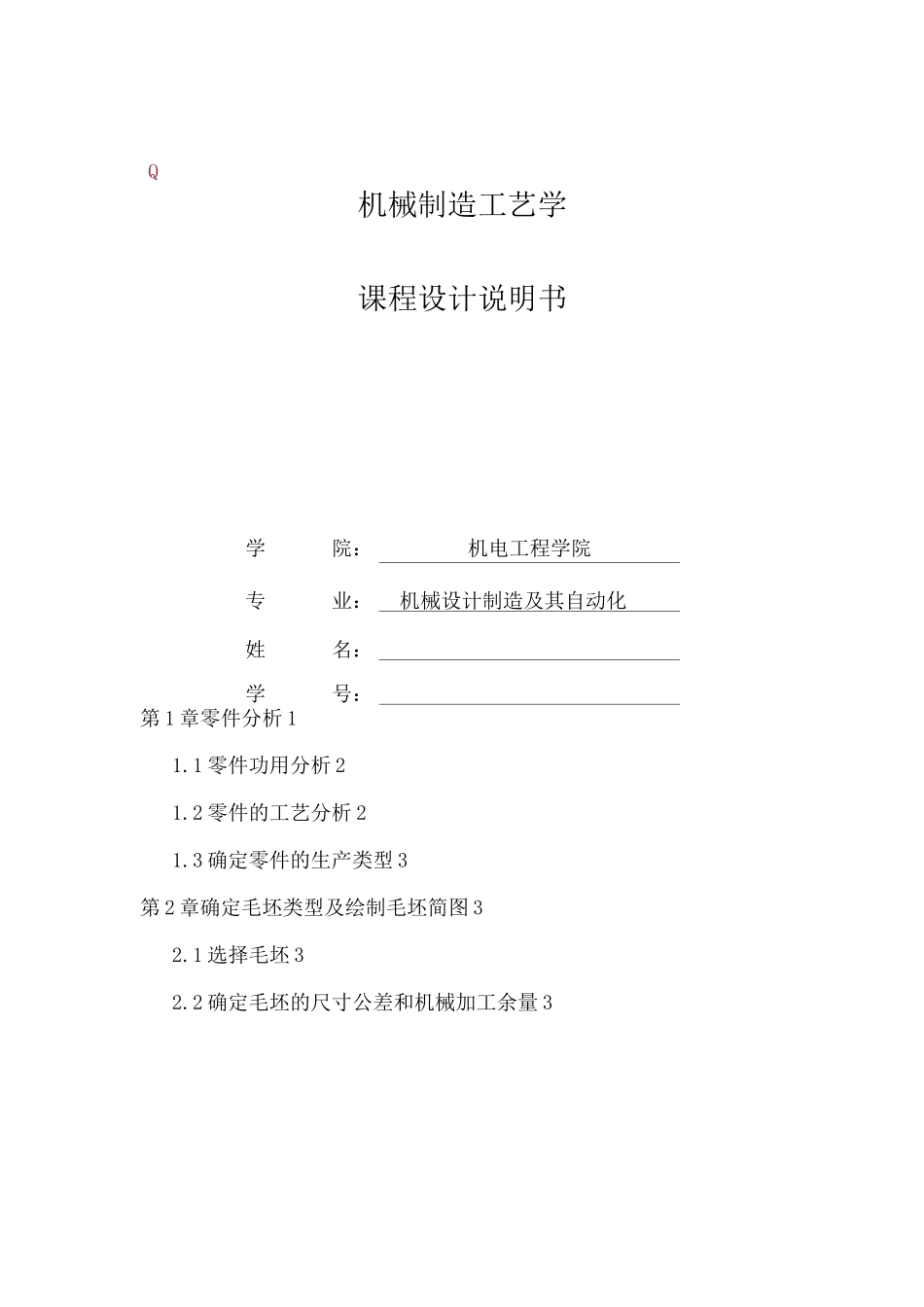

机械制造工艺学课程设计说明书学院：机电工程学院专业：机械设计制造及其自动化姓名：学号：第 1 章零件分析 11.1 零件功用分析 21.2 零件的工艺分析 21.3 确定零件的生产类型 3第 2 章确定毛坯类型及绘制毛坯简图 32.1 选择毛坯 32.2 确定毛坯的尺寸公差和机械加工余量 3Q毛坯余量及尺寸的确定 3机械加工余量的确定 32.3 绘制毛坯简图 4第 3 章 机械加工工艺规程制定 43.1 定位基准的选择 4粗基准的选择 4精基准的选择 53.2 拟定工艺路线 53.3 加工设备与工艺装备的选用 63.4 加工余量、工序、尺寸和公差的确定 63.4. 1 加工余量的确定 6工序的确定 63.5 切削用量的计算 7第 4 章专用夹具设计 194.1 问题的提出 194.2 夹具设计 19定位基准的选择 194.3. 定位误差分析 204.4. 夹具设计及操作说明 21参考文献 21摘要本次课程设计的题目为汽车变速器二三挡拨叉工艺规程设计 要 求学生利用课上所学和查找机械加工工艺手册等参考资料 自主完 成这次设计任务。本次课程设计的任务是完成 CA6140 拨叉机加工工 艺规程制定及铣8 槽专用夹具设计的工艺设计及有关工艺装备的设 计。本篇说明书分析了 CA6140 拨叉机加工工艺规程制定及铣 8 槽专用 夹具设计的基本概况，例如：工作环境，结构特点材料的性质及其加 工特性等。分析了零件的主要加工表面的方法，比较详细地分析了工 艺路线的制定和选择。并且对有关设备的选择与应用进行了简单的介 绍以及对加工中易产生的缺陷和防范措施也做了说明。在夹具设计 中，根据车床、铣床、钻床夹具的特点，说明了如何进行定位、加紧、 以及误差分析、技条件的制定。说明书在编写和设计中，参考了有关文献和资料，参考资料索引 中有详细说明。【关键词】 CA6140 拨叉机 工艺设计 夹具设计第 1 章零件分析1.1 零件功用分析题目给定的零件是 CA6140 拨叉，它位于车床变速机构中，主要 起换档，使主轴回转运动根据工作者的要求进行工作。宽度为 18+0.0120mm 的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时假如 槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。 所以，宽度为18+0m0mm 的槽和滑移齿轮的配合精度要求很高。1.2 零件的工艺分析该拨叉的全部技术要求列如下表:项目公差等级偏差（mm）粗糙度定位基准25 的六齿方花键孔IT12+0.2001.6花键孔中心线22 的花键底孔IT12+0.2006.3花键孔中心线两端的2*150...
