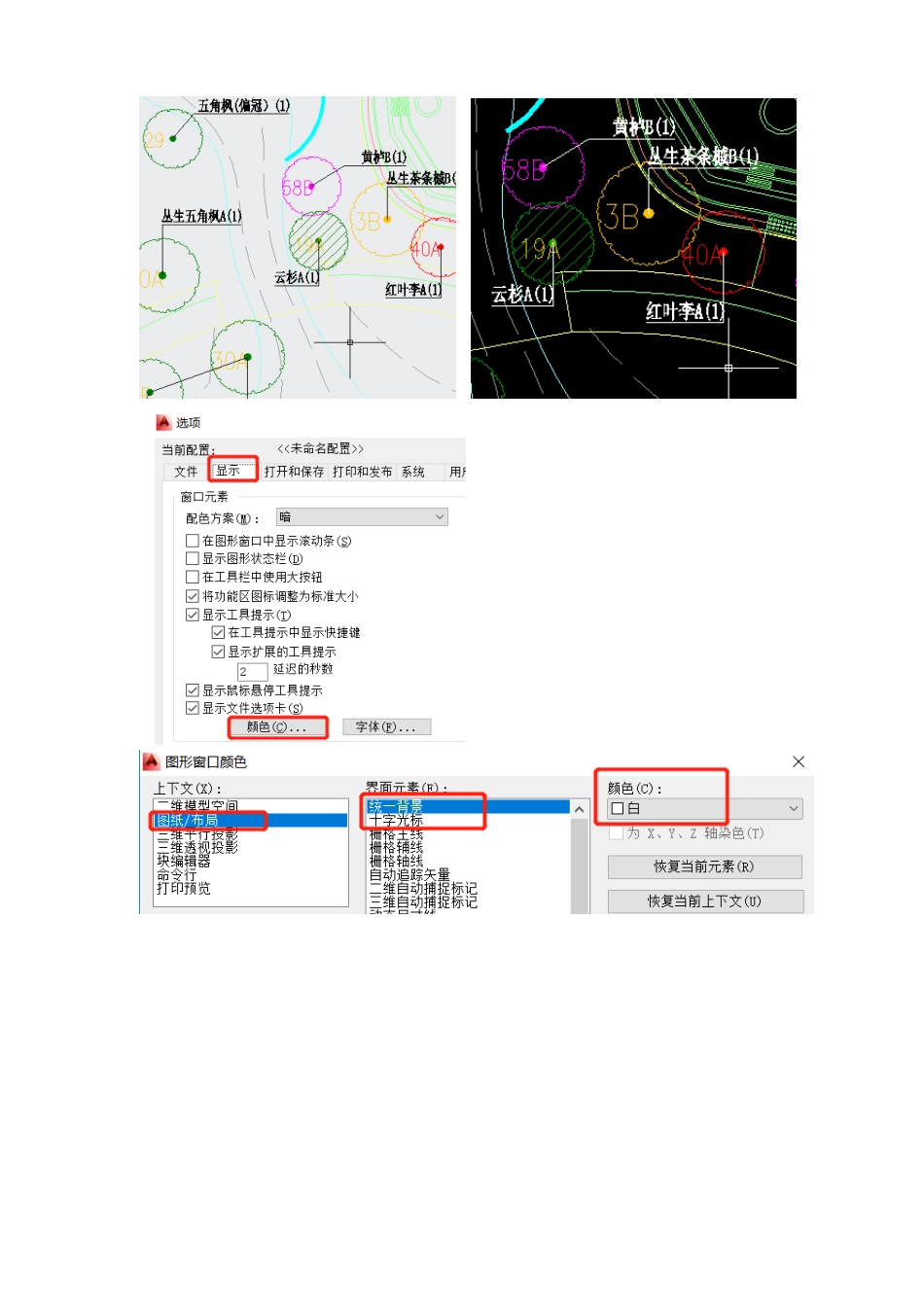

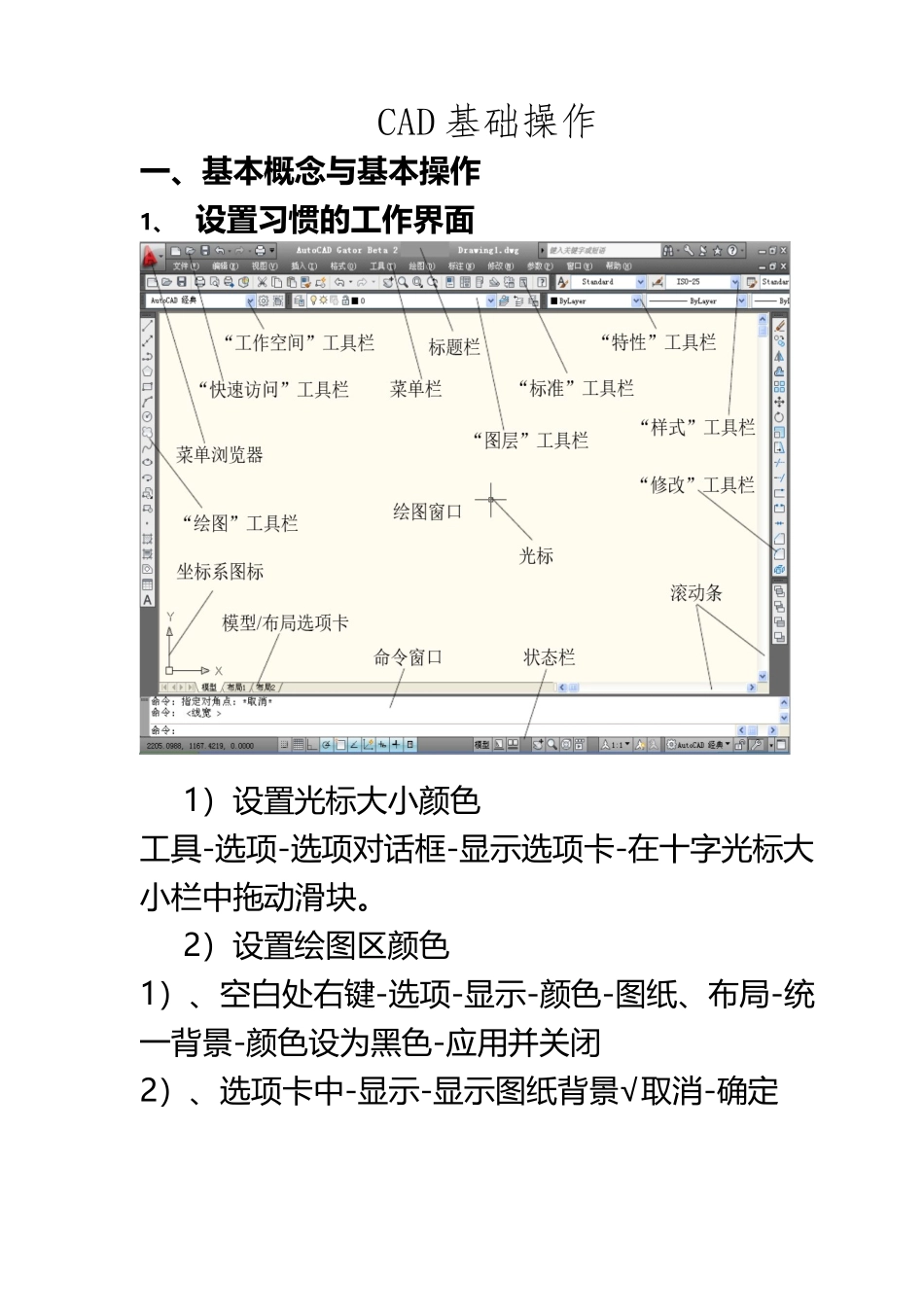

CAD 算量基本操作(16 页)Good is good, but better carries it.精益求精，善益求善。CAD 基础操作一、基本概念与基本操作1、 设置习惯的工作界面1）设置光标大小颜色工具-选项-选项对话框-显示选项卡-在十字光标大小栏中拖动滑块。2）设置绘图区颜色1）、空白处右键-选项-显示-颜色-图纸、布局-统一背景-颜色设为黑色-应用并关闭2）、选项卡中-显示-显示图纸背景√取消-确定 2、 连续、撤销和终止操作1）连续操作：重复执行上一条操作命令，按一次空格或回车键。 2）撤销操作：命令行输入 U-回车，可以撤销刚刚执行的命令操作。3）终止命令：终止执行中的命令，按 ESC 键。3、 缩放与移动图形1）缩放：鼠标中键滚轮上下转动就是放大和缩小。2）移动：按住滚轮拖动可移动图纸4、 选择对象1）从左上→右下：矩形框内完整的图形对象才会被选中（出现的是实线矩形框线）2）从右下→左上：矩形框线包含的所有图形都会被选中（出现的是虚线矩形框线）左上→右下 右下→左上 第二章 绘制基本二维图形1、 绘制直线：L 2、 绘制矩形：REC 3、 绘 制 正 多 边 形 ：POL 4、 绘 制 圆 或 圆弧：C 5、 绘制圆环：DON 6、 绘制圆弧：ELL 第三章 编辑图形删除对象：E移动对象：M 复制对象：CO旋转对象：RO缩放对象：SC偏移对象：O镜像对象：MI拉伸对象：S修剪对象：TR延申对象：EX打断对象：BR创建圆角：F分解块：X夹点编辑第四章 算量常用命令1、 特性工具栏：ctrl+1 或右键-特性，可以看到面积、长度、累计面积等信息。2、 快速统计数量的方法：FI打开需要统计的图纸-fi-清除列表-添加选定对象-跳到图纸页面选择要统计的对象-弹回对象选择过滤器-删除不需要统计条件一般只留下“块名”和“对象”两项即可-应用-弹回 cad 绘图窗口，框选要统计的区域-在文本信息栏显示找到对象的数量。3、 多段线：PL，测量不规则图形的面积、周长输入命令 pl-回车-画出想算量部分的图型（要封闭）-鼠标右键-特性-在几何图形中可以看到面积和长度。 4、 直线尺寸标注：DLI5、 斜线尺寸标注：DAL6、 标注样式管理器：DD-空格-修改7、 显示图形的面积、周长：LI8、 填充对象：H9、 图层开关功能-图层特性图层显示：格式-图层-黄的小灯泡图案表示显示，灯泡灭表示不显示图案10、 长度插件：ZZ，算长度和。加载命令：AP。 11、 贱人插件：Y12、文本窗口查看：F2 第五章 其他常用算量软件一、CAD 快速看图1、文字查找功能-数量统计2、测量：长度、面积、周长3、提取苗木表-转为 excel 格式4、会员功能二、浩辰 CAD1、图纸对比功能》。—^-"~[.*（—,)~￥,·}}?（;。…%|}—（
