CAD课程设计报告书

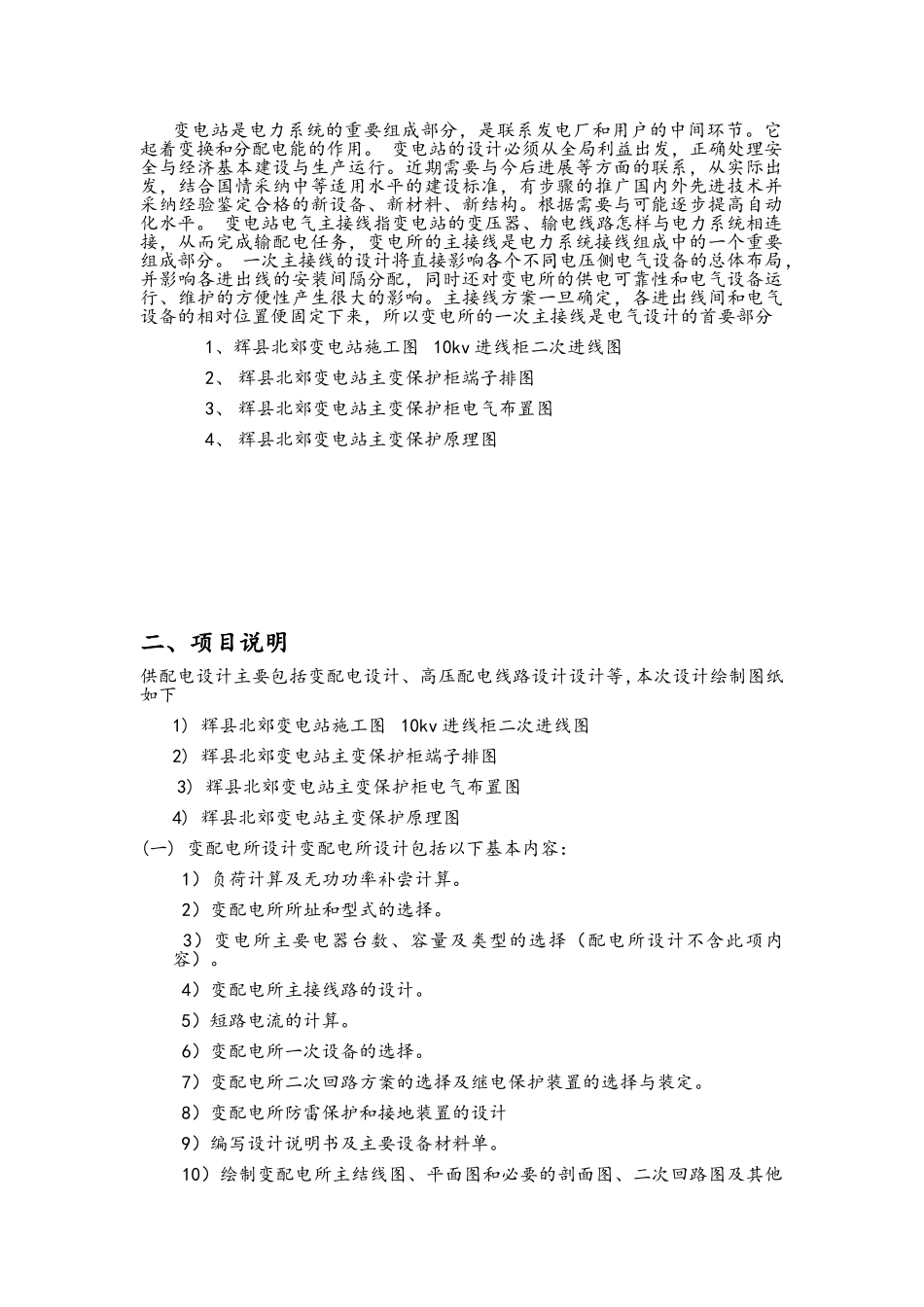

目 录一、课程设计任务书…………………………………………………….1二、项目说明……………………………………………………………..2三、配电工程图的绘制………………………………………………….31、图层、线型、文字等基本绘图环境的设置及绘图模板的绘制2、主要结构尺寸及尺寸配合的确定。3、问题及讨论。四、心得体会……………………………………………………………..4五、配电工程图. ……………………………………….…...……..……5六、参考文献附…………………………………………………………. 6一、设计任务书设计目的：熟悉 Auto CAD 设计软件通过本课程的学习，使学生掌握 CAD 绘图软件的使用方法和技巧，在时间学习中逐步提高应用水平，并能应用 CAD 绘图软件进行供配电系统断路器设计。通过绘制供配电系统断路器设计巩固并能综合运用已学过的 CAD 绘图软件的有关知识，增强计算机辅助绘图的能力，使学生掌握电气设计的基本原则和方法，掌握查阅文献、收集资料、分析计算、综合论证、设计制图、数据处理等多方面的 基本技能。掌握优化设计的方法、步骤。掌握变电站设计性能参数及结构掌握 AutoCAD2025 的常用绘图工具的使用掌握AutoCAD2025 的常用编辑工具的使用 设计内容要求：变电站是电力系统的重要组成部分，是联系发电厂和用户的中间环节。它起着变换和分配电能的作用。 变电站的设计必须从全局利益出发，正确处理安全与经济基本建设与生产运行。近期需要与今后进展等方面的联系，从实际出发，结合国情采纳中等适用水平的建设标准，有步骤的推广国内外先进技术并采纳经验鉴定合格的新设备、新材料、新结构。根据需要与可能逐步提高自动化水平。 变电站电气主接线指变电站的变压器、输电线路怎样与电力系统相连接，从而完成输配电任务，变电所的主接线是电力系统接线组成中的一个重要组成部分。 一次主接线的设计将直接影响各个不同电压侧电气设备的总体布局，并影响各进出线的安装间隔分配，同时还对变电所的供电可靠性和电气设备运行、维护的方便性产生很大的影响。主接线方案一旦确定，各进出线间和电气设备的相对位置便固定下来，所以变电所的一次主接线是电气设计的首要部分1、辉县北郊变电站施工图 10kv 进线柜二次进线图 2、 辉县北郊变电站主变保护柜端子排图3、 辉县北郊变电站主变保护柜电气布置图 4、 辉县北郊变电站主变保护原理图 二、项目说明供配电设计主要包括变配电设计、高压...
