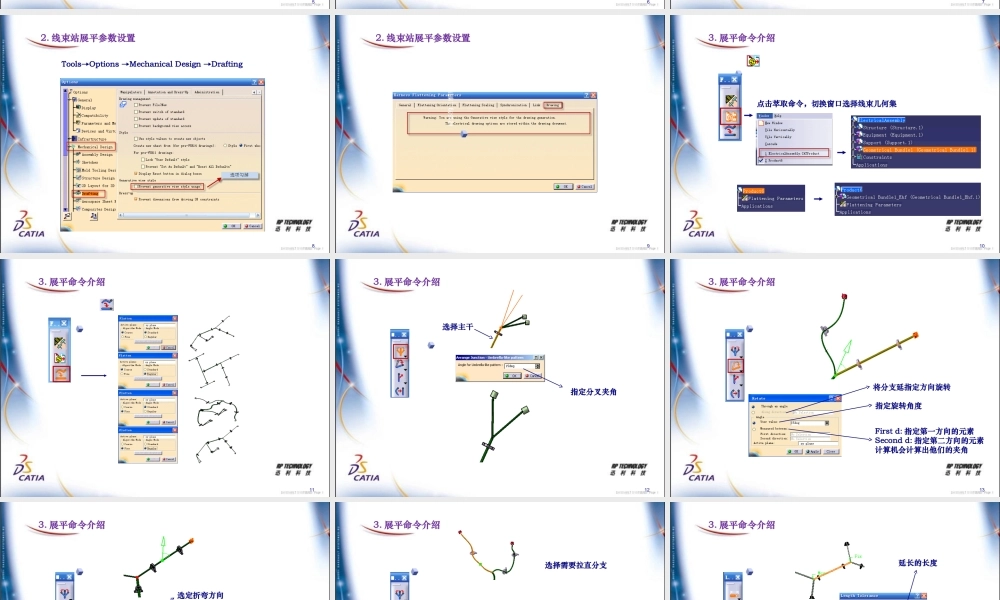

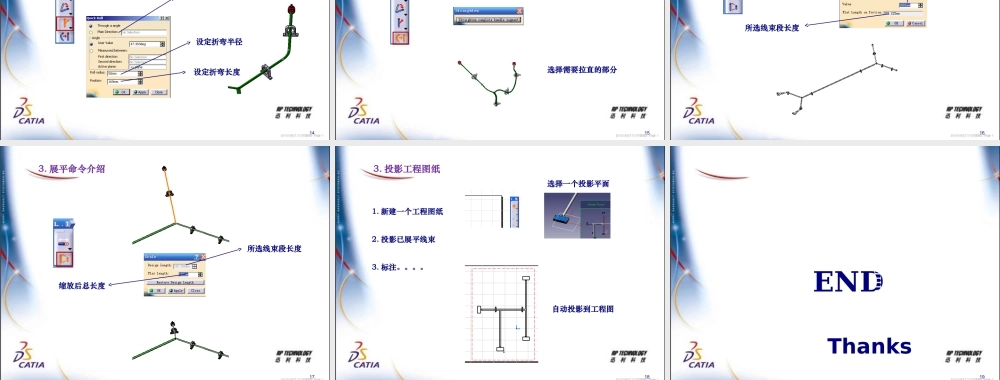

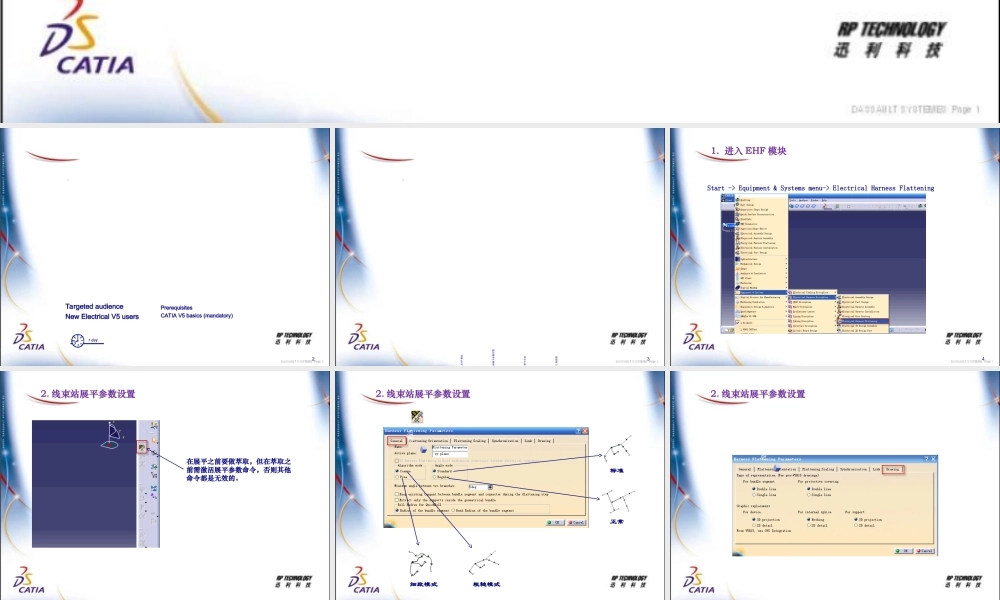

CATIA 线束培训EHF课程介绍您将要学习到如何在空间展平线束，对展平线束投影工程图纸。2Targeted audienceNew Electrical V5 usersPrerequisitesCATIA V5 basics (mandatory)1. 进入 EHF 模块2. 线束站展平参数设置3. 展平命令介绍4. 投影工程图纸3课程目录41. 进入 EHF 模块如何进入其工作界面？Start -> Equipment & Systems menu-> Electrical Harness Flattening5在展平之前要做萃取，但在萃取之前需激活展平参数命令，否则其他命令都是无效的。2. 线束站展平参数设置6粗糙模式细致模式标准正常2. 线束站展平参数设置激活 命令72. 线束站展平参数设置投图选项为常规模式82. 线束站展平参数设置Tools→Options →Mechanical Design →Drafting92. 线束站展平参数设置投影的二维图可具备电器属性103. 展平命令介绍萃取点击萃取命令，切换窗口选择线束几何集113. 展平命令介绍线束展平123. 展平命令介绍交接点伞状分叉选择主干指定分叉夹角133. 展平命令介绍线束旋转指定旋转角度将分支延指定方向旋转First d: 指定第一方向的元素Second d: 指定第二方向的元素计算机会计算出他们的夹角143. 展平命令介绍线束折弯选定折弯方向设定折弯半径设定折弯长度153. 展平命令介绍线束拉直选择需要拉直分支选择需要拉直的部分163. 展平命令介绍线束延长所选线束段长度延长的长度173. 展平命令介绍线束缩放所选线束段长度缩放后总长度183. 投影工程图纸1. 新建一个工程图纸2. 投影已展平线束3. 标注。。。。选择一个投影平面自动投影到工程图19 END ThanksElectrical Harness Flattening
