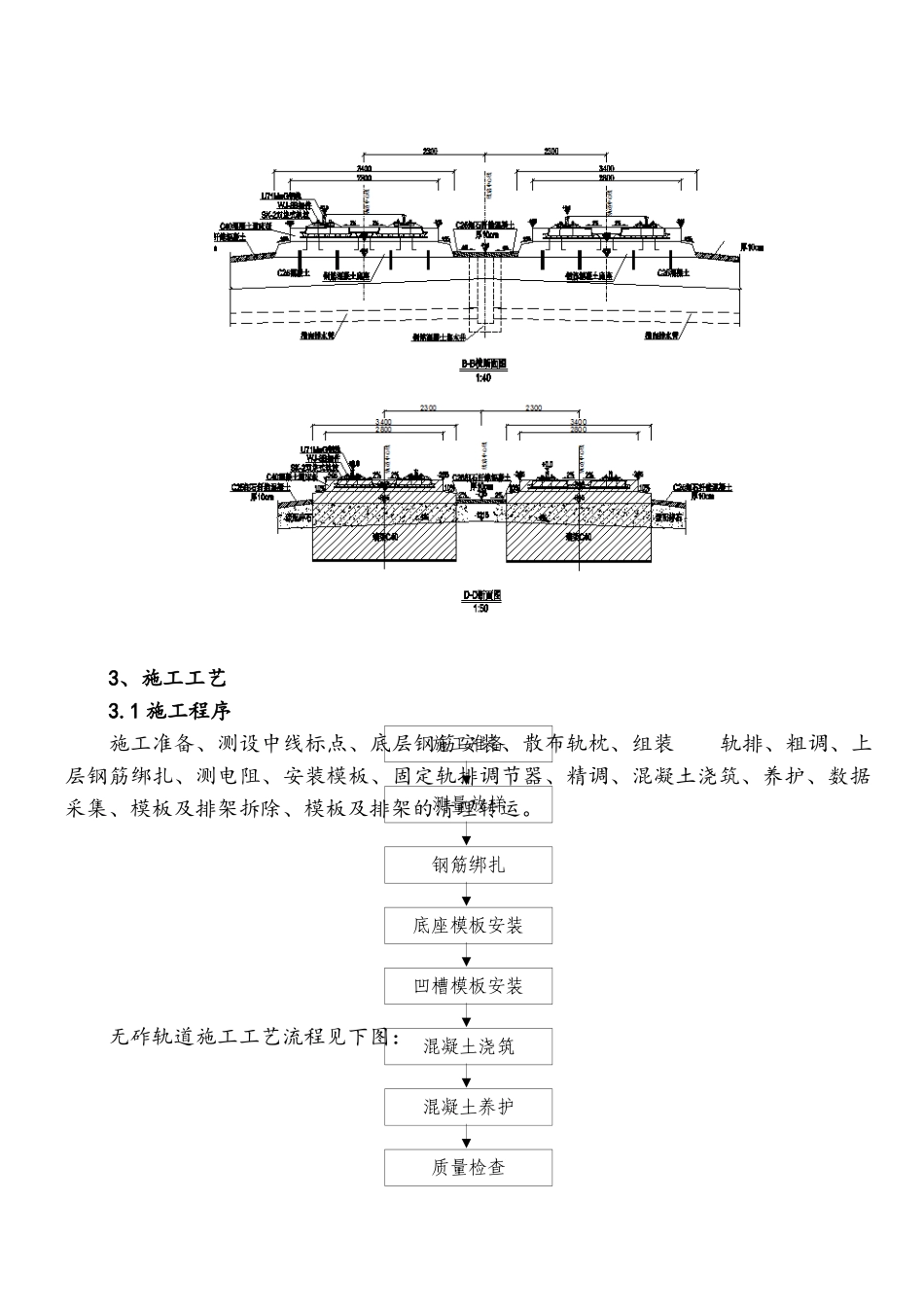

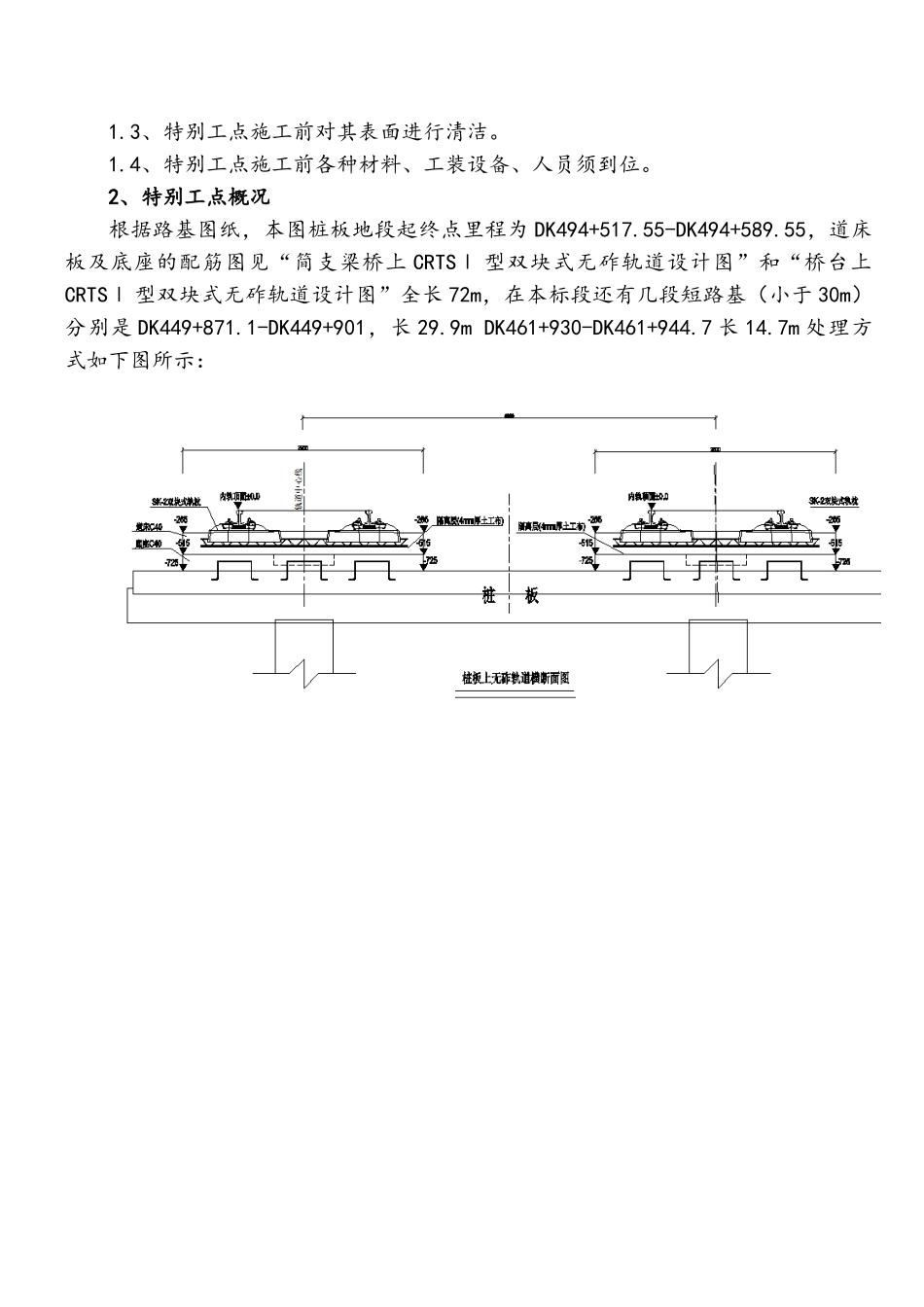

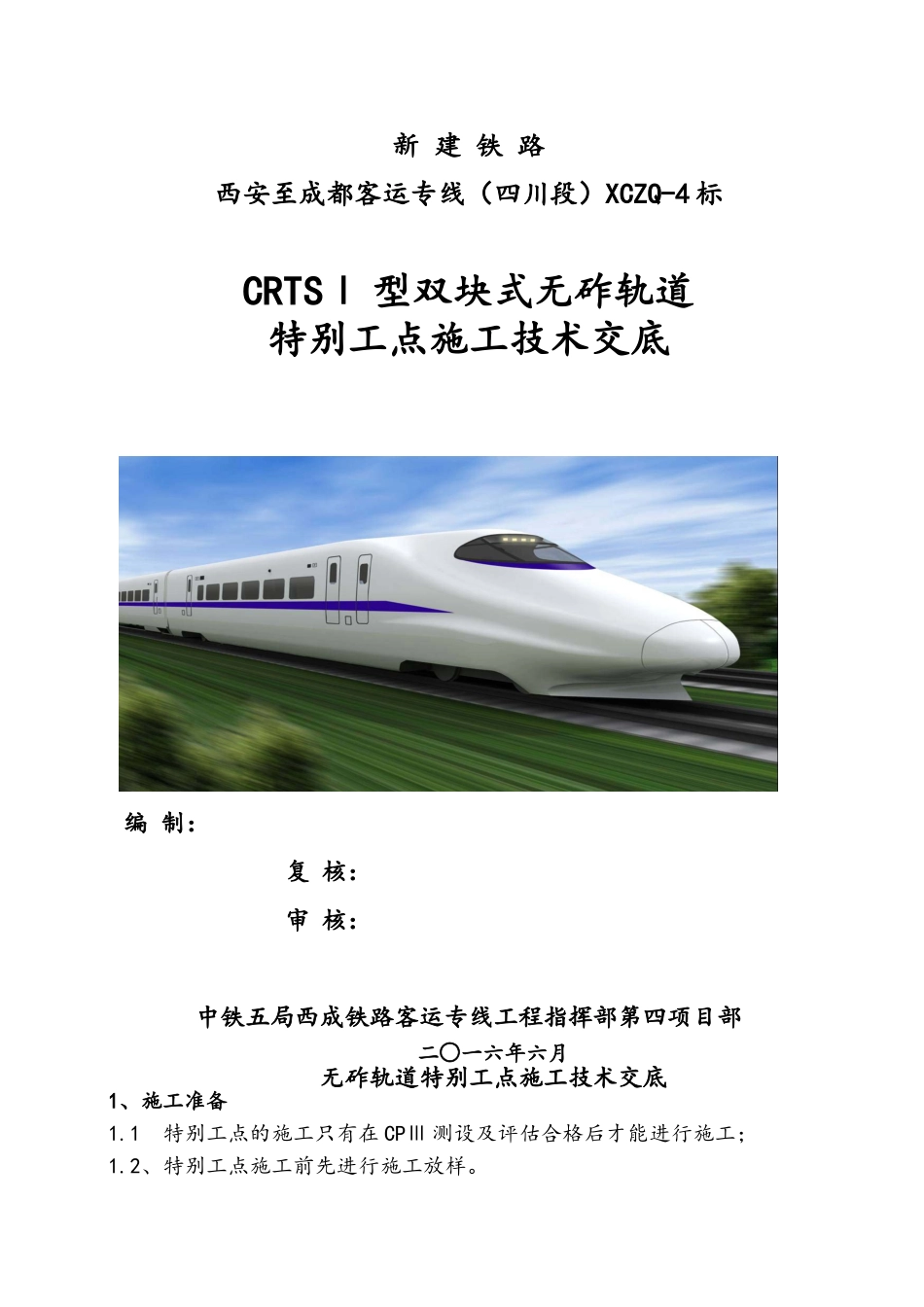

新 建 铁 路西安至成都客运专线（四川段）XCZQ-4 标CRTSⅠ 型双块式无砟轨道特别工点施工技术交底 编 制： 复 核： 审 核：中铁五局西成铁路客运专线工程指挥部第四项目部二○一六年六月无砟轨道特别工点施工技术交底 1、施工准备1.1 特别工点的施工只有在 CPⅢ 测设及评估合格后才能进行施工；1.2、特别工点施工前先进行施工放样。1.3、特别工点施工前对其表面进行清洁。1.4、特别工点施工前各种材料、工装设备、人员须到位。2、特别工点概况根据路基图纸，本图桩板地段起终点里程为 DK494+517.55-DK494+589.55，道床板及底座的配筋图见“简支梁桥上 CRTSⅠ 型双块式无砟轨道设计图”和“桥台上CRTSⅠ 型双块式无砟轨道设计图”全长 72m，在本标段还有几段短路基（小于 30m）分别是 DK449+871.1-DK449+901，长 29.9m DK461+930-DK461+944.7 长 14.7m 处理方式如下图所示：3、施工工艺3.1 施工程序施工准备、测设中线标点、底层钢筋安装、散布轨枕、组装 轨排、粗调、上层钢筋绑扎、测电阻、安装模板、固定轨排调节器、精调、混凝土浇筑、养护、数据采集、模板及排架拆除、模板及排架的清理转运。无砟轨道施工工艺流程见下图： 施工准备测量放样钢筋绑扎底座模板安装凹槽模板安装混凝土浇筑混凝土养护质量检查图 5 底座板施工工艺流程图3.2、施工步骤3.2.1 施工准备1、施工前须先对表面进行清理。 2、测量人员根据轨道板设计单元进行轨道板中线放样。3、施工人员、材料、工装设备组织进场到位。3.2.2、桩板面凿毛及清理桩板面采纳铣刨机凿毛，轨道中线线两侧各 1.3m 范围内须全部凿毛，即凿 毛宽度 2.6m，凿毛见新率不少于 75%，凿毛的深度必须符合设计及法律规范要求。梁体表面完成凿毛施工后，采纳鼓风机对表面灰尘进行清除工作。1、测量放样根据底座板布置图对底座进行放样，并用墨线弹出模板边线、限位凹槽位置以及钢筋保护层边线。施工放样注意事项：（1）、放出每个底座单元板四个角的位置及中心线，并记录桥面标高；（2）、根据放样点用墨线弹出底座模板和限位凹槽模板四边边线及钢筋边线，如图 10、图 11 所示。 图 10 用墨线弹出底座板边线图 图 11 墨线弹出的限位凹槽图（3）、曲线段放样时，必须根据实际超高考虑轨道中线线的偏移量，保证底座模板、凹槽模板放样位置的准确性。2、钢筋绑扎 底座板钢筋均采纳直径 10mmCRB550 钢筋。安装时，根据不同底座板单元板长度摆放、绑扎底层...
