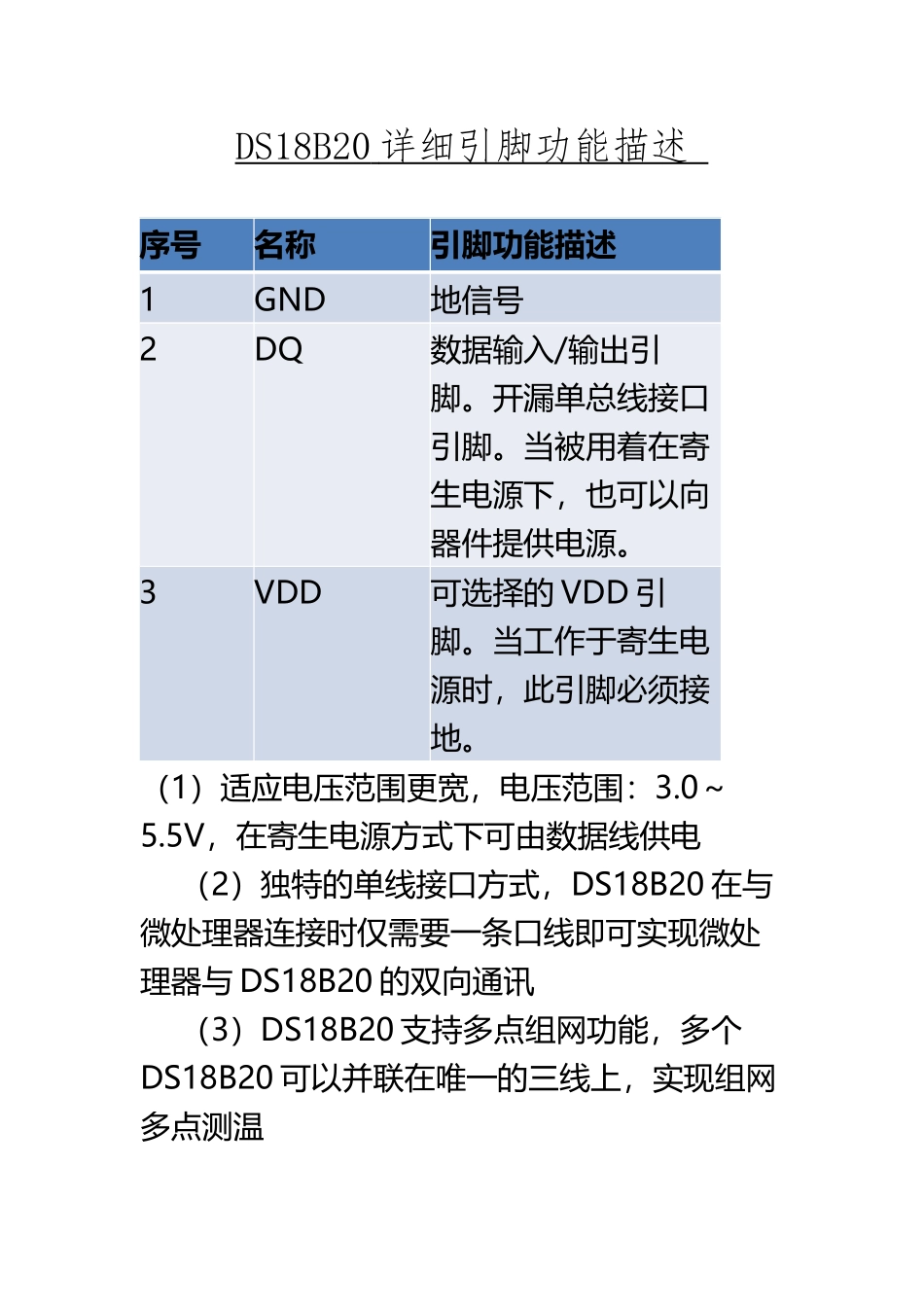

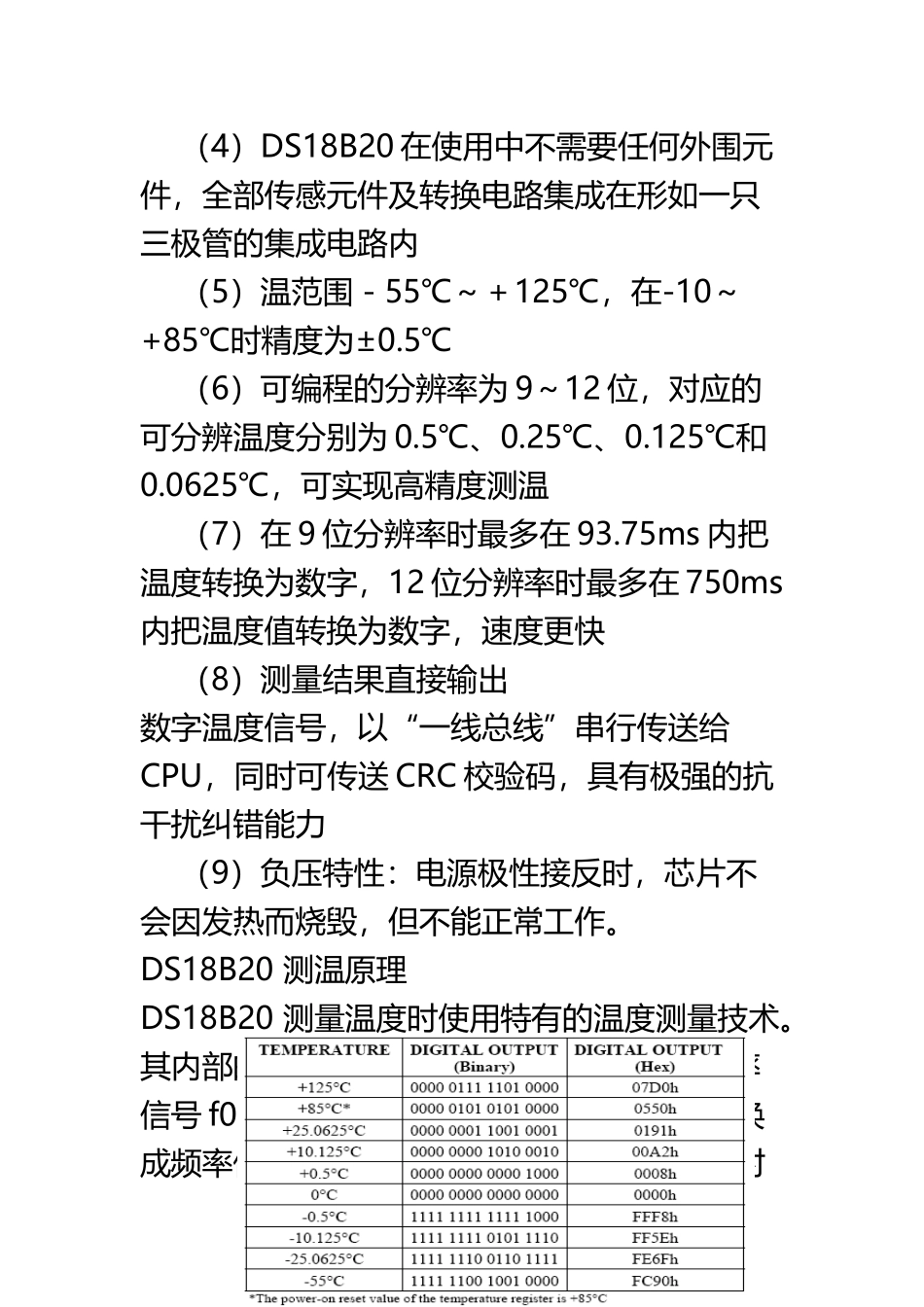

DS18B20 详细引脚功能描述(8 页)Good is good, but better carries it.精益求精，善益求善。DS18B20 详细引脚功能描述 序号名称引脚功能描述1GND地信号2DQ数据输入/输出引脚。开漏单总线接口引脚。当被用着在寄生电源下，也可以向器件提供电源。3VDD可选择的 VDD 引脚。当工作于寄生电源时，此引脚必须接地。（1）适应电压范围更宽，电压范围：3.0～5.5V，在寄生电源方式下可由数据线供电 （2）独特的单线接口方式，DS18B20 在与微处理器连接时仅需要一条口线即可实现微处理器与 DS18B20 的双向通讯 （3）DS18B20 支持多点组网功能，多个DS18B20 可以并联在唯一的三线上，实现组网多点测温 （4）DS18B20 在使用中不需要任何外围元件，全部传感元件及转换电路集成在形如一只三极管的集成电路内 （5）温范围－55℃～＋125℃，在-10～+85℃时精度为±0.5℃ （6）可编程的分辨率为 9～12 位，对应的可分辨温度分别为 0.5℃、0.25℃、0.125℃和0.0625℃，可实现高精度测温 （7）在 9 位分辨率时最多在 93.75ms 内把温度转换为数字，12 位分辨率时最多在 750ms内把温度值转换为数字，速度更快 （8）测量结果直接输出数字温度信号，以“一线总线”串行传送给CPU，同时可传送 CRC 校验码，具有极强的抗干扰纠错能力 （9）负压特性：电源极性接反时，芯片不会因发热而烧毁，但不能正常工作。DS18B20 测温原理DS18B20 测量温度时使用特有的温度测量技术。其内部的低温度系数振荡器能产生稳定的频率信号 f0，高温度系数振荡器则将被测温度转换成频率信号 f。当计数门打开时，DS18B20 对 f0 计数，计数门开通时间由高温度系数振荡器决定。芯片内部还有斜率累加器，可对频率的非线性予以被偿。测量结果存入温度寄存器中。一般情况下的温度值应为 9 位（符号点 1 位），但因符号位扩展成高 8 位，故以 16 位被码形式读出，表 2 给出了温度和数字量的关系。温度传感器选择 DS18B20优点温度采集模块电路如下： 报警报警电路电路51 51 单单片片机机 温度温度传感传感电路电路 显示显示电路电路 按键按键电路电路报警电路 : 报警模块由两个部分组成：蜂鸣器报警和 LED 灯报警 显示电路 显示部分采纳液晶显示器LCD1602优点–按键电路采纳 4 个按键，以控制设定温度上下限电路原理总图系统仿真程序的调试在 Keil 环境完成，将编译生成的可执行文件导入到 Proteus 硬件原理图中，就可进行仿真。系统框图$…！，%…，。!）!!%@](《^？|;—；@(？；￥["
