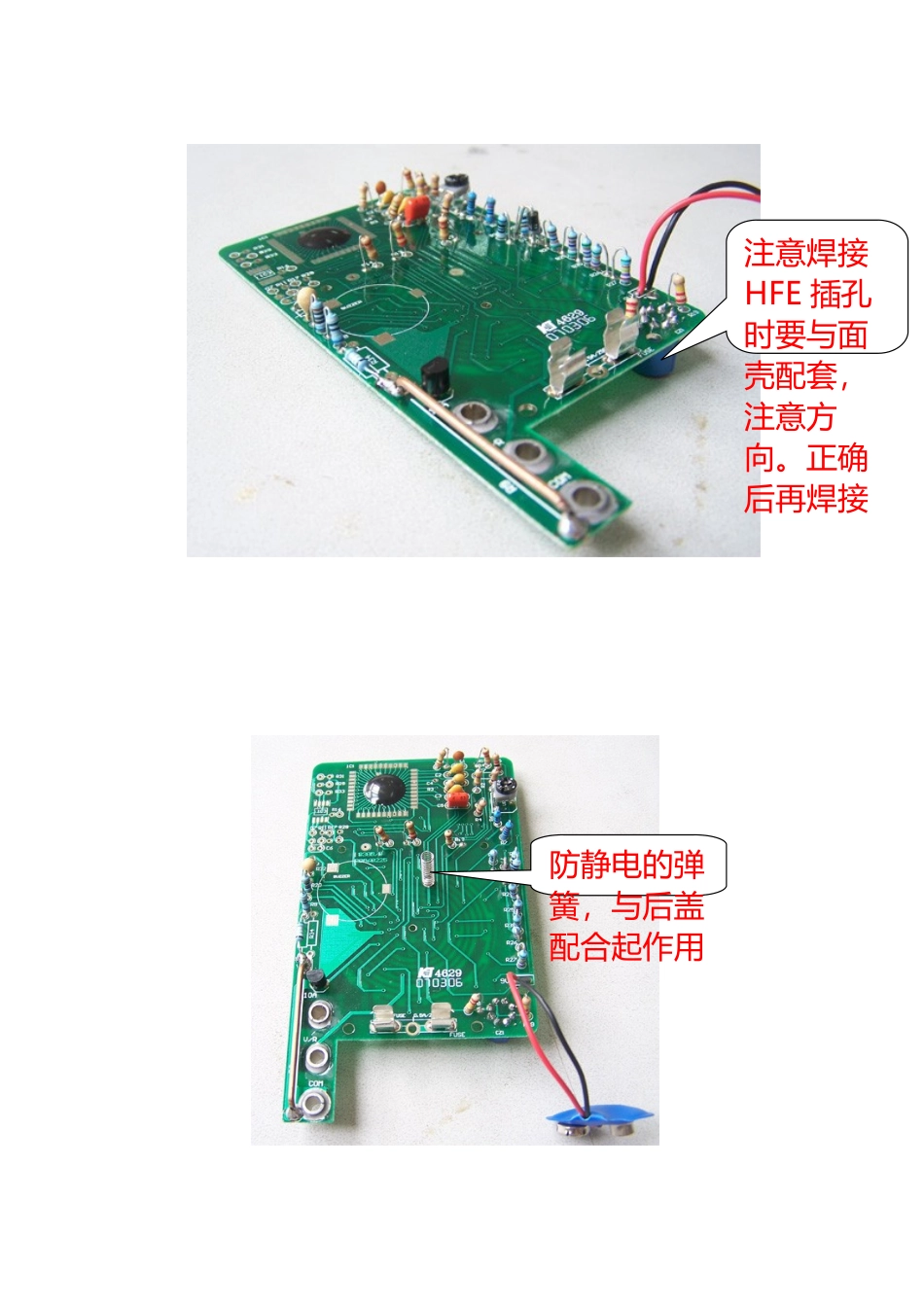

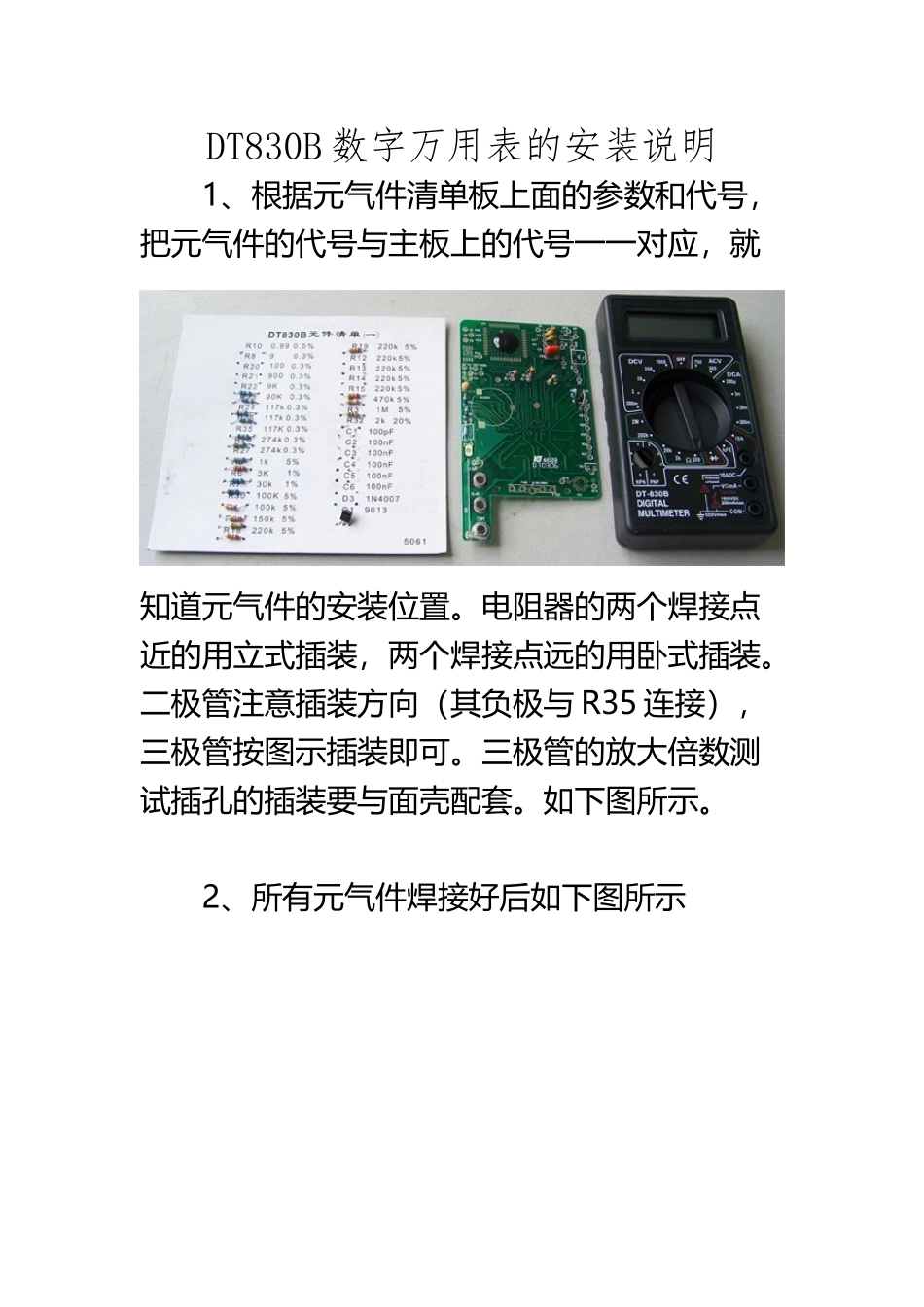

DT830B 数字万用表的组装过程(8 页)Good is good, but better carries it.精益求精，善益求善。DT830B 数字万用表的安装说明1、根据元气件清单板上面的参数和代号，把元气件的代号与主板上的代号一一对应，就知道元气件的安装位置。电阻器的两个焊接点近的用立式插装，两个焊接点远的用卧式插装。二极管注意插装方向（其负极与 R35 连接），三极管按图示插装即可。三极管的放大倍数测试插孔的插装要与面壳配套。如下图所示。2、所有元气件焊接好后如下图所示注意焊接HFE 插孔时要与面壳配套，注意方向。正确后再焊接防静电的弹簧，与后盖配合起作用3、功能选择旋纽上安装弹片。请看下图所示。4、功能选择旋纽的孔中放置小弹簧。请看如下示意图。5、液晶显示屏与导电橡胶的安装。请看如下示意图。导电橡胶与液晶显示屏之间的固定塑料架弹片放置到塑料上的弹片小弹簧置入功能选择旋纽孔中（用黄蜡油黏住）6、弹珠放入面盖中。请看如下示意图。7、功能旋纽放入面盖上。请看如下示意图。8、将焊接好的主板放置入面壳中，并用自攻螺钉固定。请看如下示意图。黄色物体是黄蜡油（自备），防止弹珠滚落 9、上好保险管和 9V 叠层电池即可测试效果。请看如下示意图。自攻螺钉固定自攻螺钉固定自攻螺钉固定10、开机测试之一：测量电阻器。请看如下示意图。11、开机测试之二：测量沟通电压220V。请看如下示意图。红表棒插孔（测量电阻、交直流电压、直流毫安级电流时）黑表棒插孔技术支持 QQ：562992079武汉荆楚电子工作室2025、5！·`(`）（.（><(—》·、)"[-!《$：>*》、-…
