d类干粉灭火系统说明书

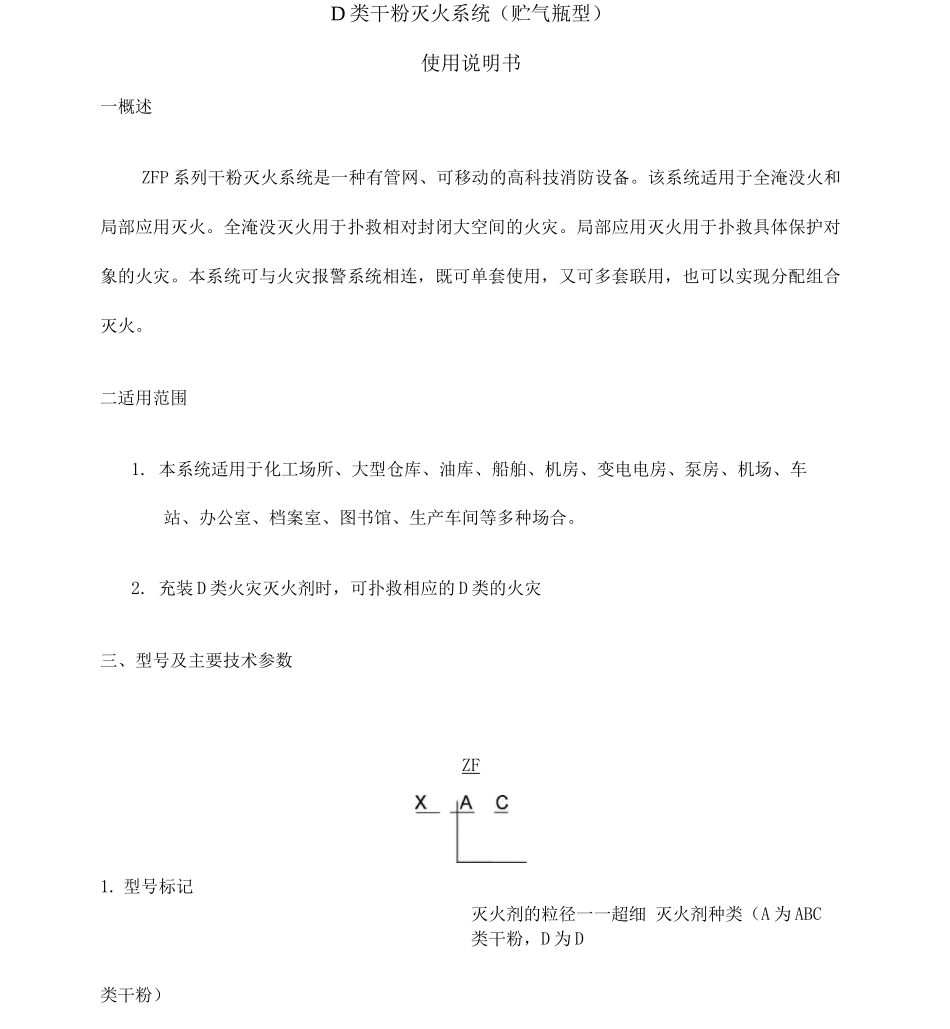

D 类干粉灭火系统（贮气瓶型）使用说明书一概述ZFP 系列干粉灭火系统是一种有管网、可移动的高科技消防设备。该系统适用于全淹没火和局部应用灭火。全淹没灭火用于扑救相对封闭大空间的火灾。局部应用灭火用于扑救具体保护对象的火灾。本系统可与火灾报警系统相连，既可单套使用，又可多套联用，也可以实现分配组合灭火。二适用范围1. 本系统适用于化工场所、大型仓库、油库、船舶、机房、变电电房、泵房、机场、车站、办公室、档案室、图书馆、生产车间等多种场合。2. 充装 D 类火灾灭火剂时，可扑救相应的 D 类的火灾三、型号及主要技术参数ZF1. 型号标记灭火剂的粒径一一超细 灭火剂种类（A 为 ABC类干粉，D 为 D类干粉）灭火装置规格：Kg 贮气瓶型自动干粉灭火系统2 灭火系统主要性能ZFP 系列干粉灭火系统按填充灭火剂分 ABC 超细干粉和 D 类火灾灭火剂两大类，ZF 系列灭火系统可以采纳分配组合方式，即每台设备最多保护三个区（在不可能同时发生火灾的情况下）假如一个防护区有多个喷头，在设置是必须均衡布置，单个喷头的保护面积因喷头的规格型号不同而有所区别，全淹没设计时按火灾类别选择灭火浓度，以灭火剂总量进行灭火系统选型及核定其数量。ZFP 系列干粉灭火系统工作原理：在保护区发生火灾是，报警系统声光报警器或警铃动作，报警系统延时后给超细干粉灭火系统一个启动信号，超细干粉灭火系统得到启动信号后，启动瓶上的电磁阀动作，启动瓶内的气体迅速将氮气储气瓶上的氮气阀门打，氮气储气瓶内的高压气体经减压阀减压至 1.5MPa 后给储粉罐加压，当储粉罐内的压力达到设定值 1. 4.MPa时，控制系统迅速将出粉阀打，灭火剂经管道流向指定的保护区内灭火。表 D 类火灾灭火剂灭火系统主要性能（应用于化工危险场所）规格型号ZFP1DZFP5D灭火剂量15(Kg)局部保护面积（m2）< 20< 1喷射剩余率（%）< 10%有效喷射时间（s）全淹没 30,局部 60贮气瓶压力（MPa）10+ 1粉罐水压试验压力（MPa）2. 1贮气瓶水压试验压力（MPa）22. 5使用温度范围「C）-20 +85 低温材料：-40 +50启动电源（V）DC24四、D 美十粉 -火火系统与报警系统组成管网自动灭火系统图 1D 类干粉灭火系统构成与报警系统联动示意图图 2D 类干粉灭火系统工作程序图 3 D 类干粉灭火系统喷头布置示意图五安装与调试 1.安装前的检查现场安装前，应按下列要求对系统进行检查：1）灭火系统及火灾报警控制设备的型号、规格、数量应符...
