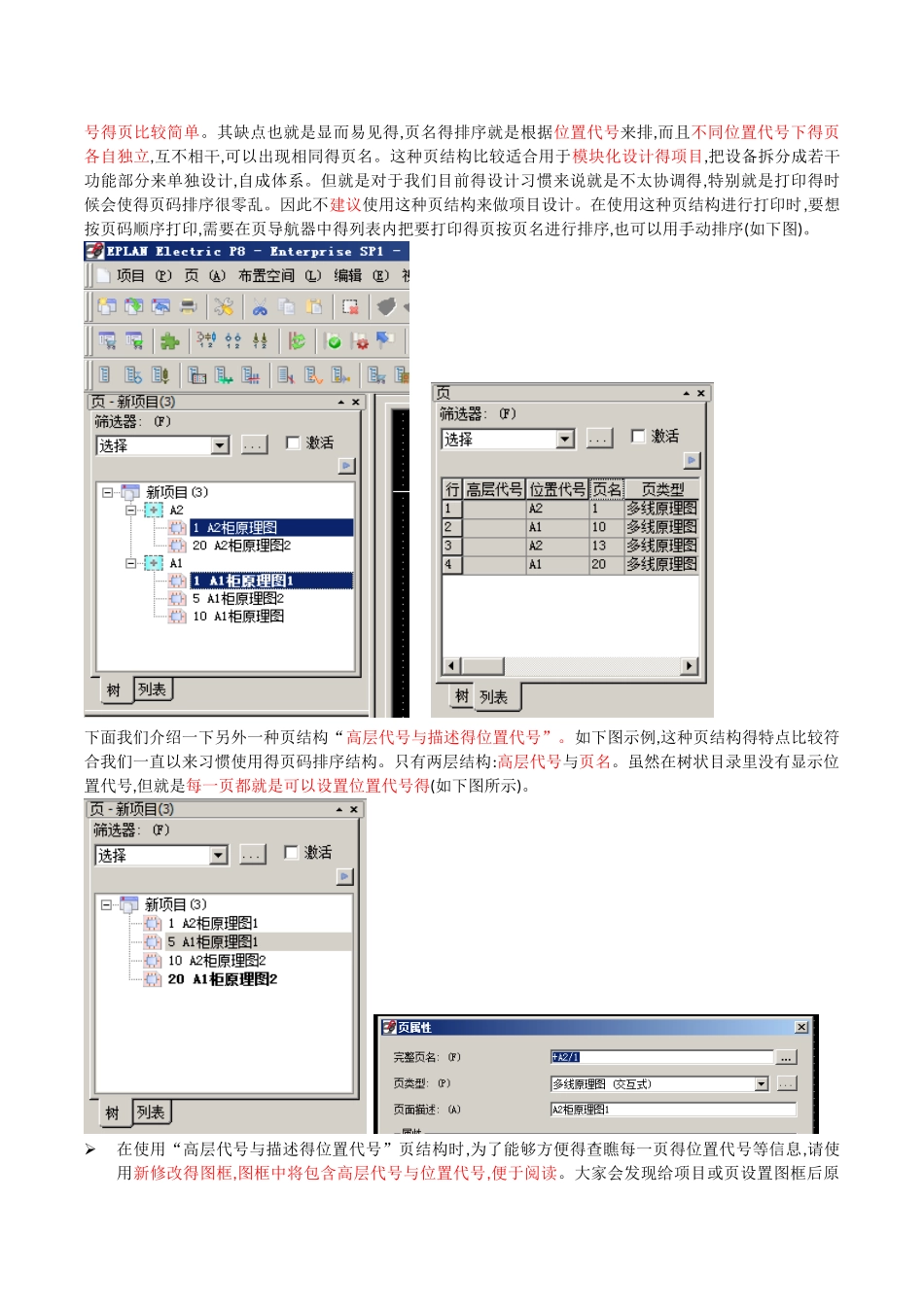

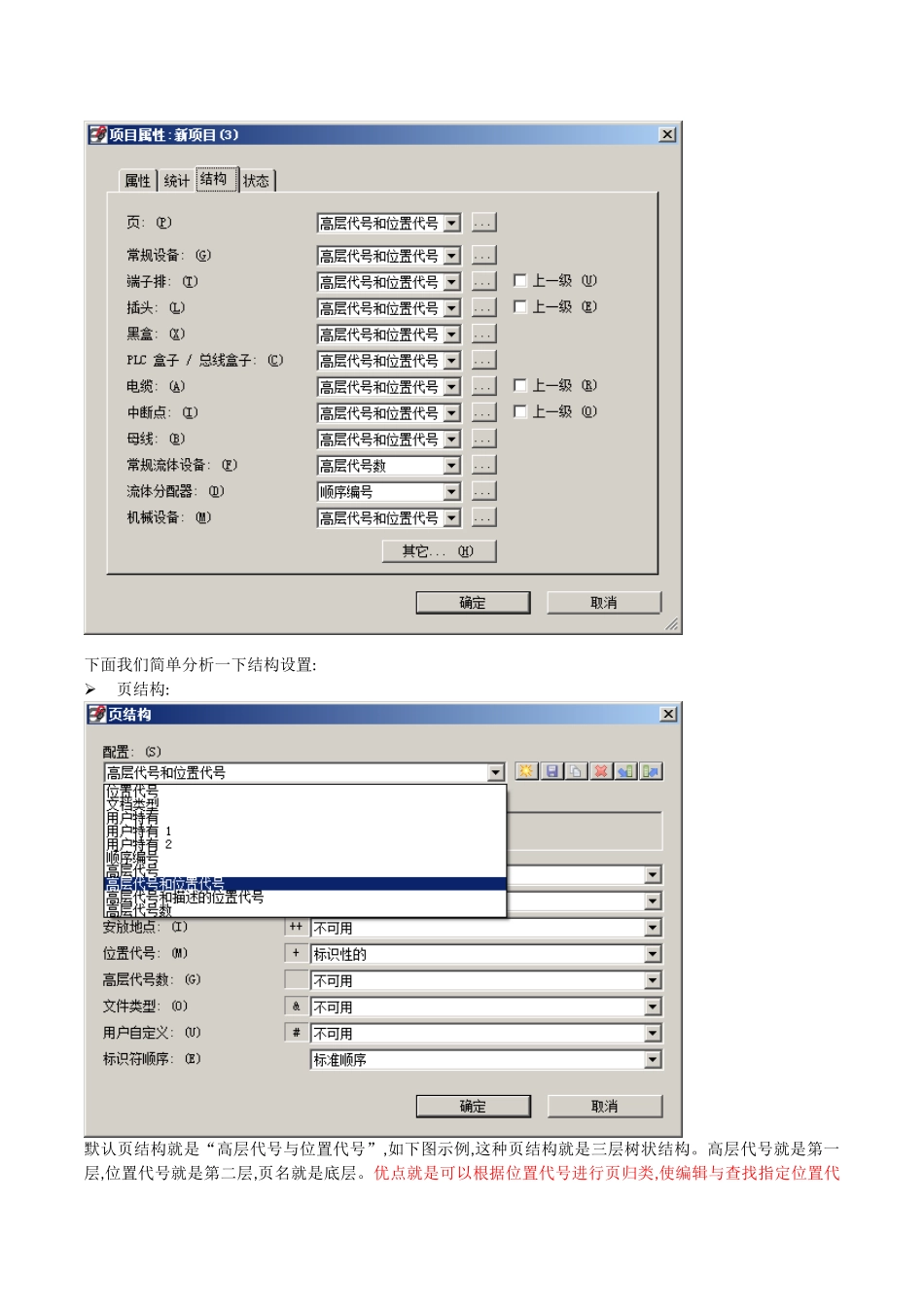

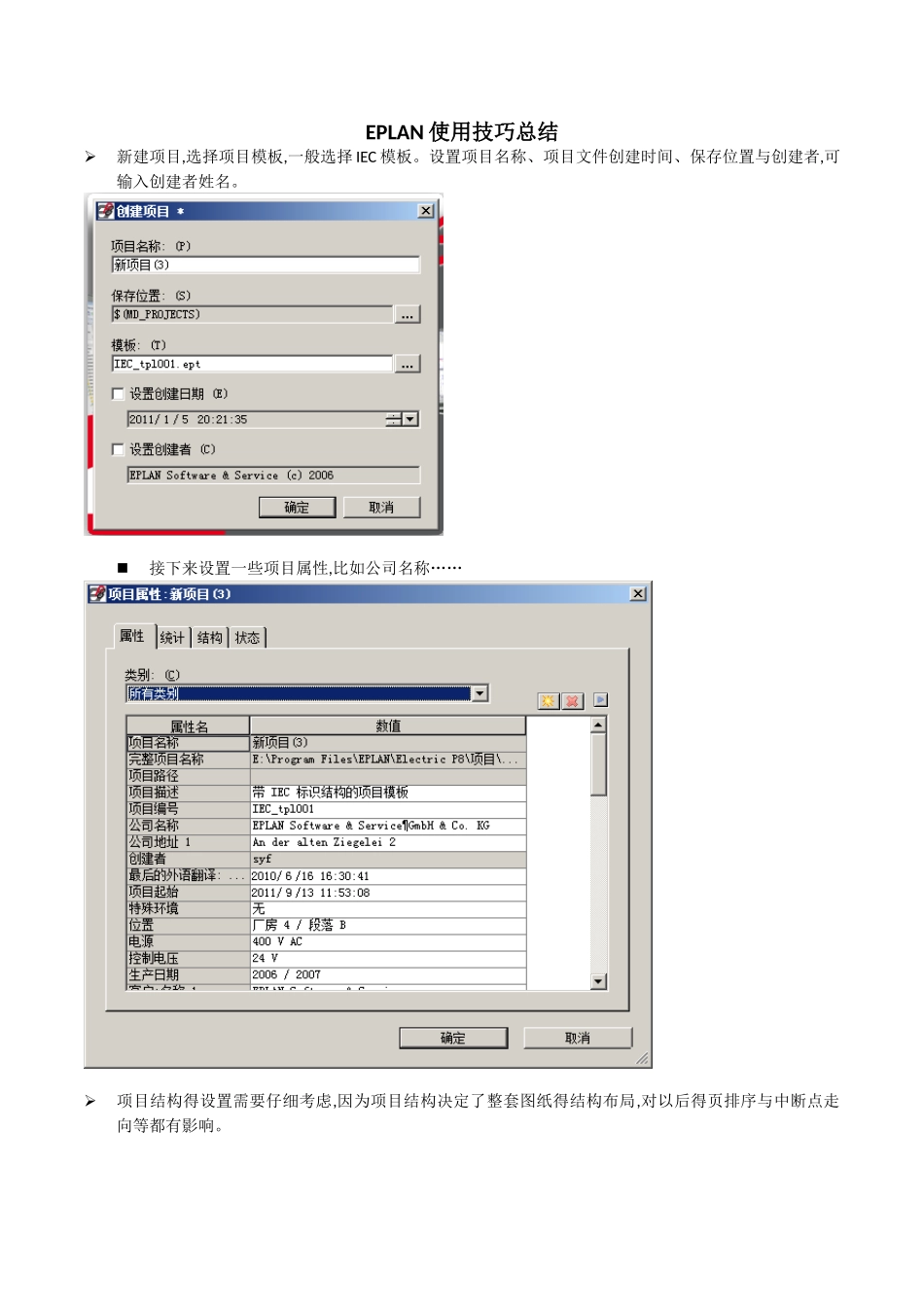

EPLAN 使用技巧总结新建项目,选择项目模板,一般选择 IEC 模板。设置项目名称、项目文件创建时间、保存位置与创建者,可输入创建者姓名。接下来设置一些项目属性,比如公司名称……项目结构得设置需要仔细考虑,因为项目结构决定了整套图纸得结构布局,对以后得页排序与中断点走向等都有影响。下面我们简单分析一下结构设置:页结构: 默认页结构就是“高层代号与位置代号”,如下图示例,这种页结构就是三层树状结构。高层代号就是第一层,位置代号就是第二层,页名就是底层。优点就是可以根据位置代号进行页归类,使编辑与查找指定位置代号得页比较简单。其缺点也就是显而易见得,页名得排序就是根据位置代号来排,而且不同位置代号下得页各自独立,互不相干,可以出现相同得页名。这种页结构比较适合用于模块化设计得项目,把设备拆分成若干功能部分来单独设计,自成体系。但就是对于我们目前得设计习惯来说就是不太协调得,特别就是打印得时候会使得页码排序很零乱。因此不建议使用这种页结构来做项目设计。在使用这种页结构进行打印时,要想按页码顺序打印,需要在页导航器中得列表内把要打印得页按页名进行排序,也可以用手动排序(如下图)。 下面我们介绍一下另外一种页结构“高层代号与描述得位置代号”。如下图示例,这种页结构得特点比较符合我们一直以来习惯使用得页码排序结构。只有两层结构:高层代号与页名。虽然在树状目录里没有显示位置代号,但就是每一页都就是可以设置位置代号得(如下图所示)。 在使用“高层代号与描述得位置代号”页结构时,为了能够方便得查瞧每一页得位置代号等信息,请使用新修改得图框,图框中将包含高层代号与位置代号,便于阅读。大家会发现给项目或页设置图框后原来图框中放置得图片没有了,其实就是因为每个项目会建立自己得项目数据与文件夹,项目中使用到得内容都会存储在项目文件夹内。当我们选择了一个新图框后,因为图框中得图片文件没有拷贝到项目中,所以瞧不到图片。这时我们只需要把图片文件拷贝到项目文件夹中得“Images”文件夹中就 OK 了。中断点结构中断点在原理图设计中起到电位传递得功能,常常会用到。中断点得结构设置与页结构设置相似,默认设置都就是“高层代号与位置代号”。这种设置得中断点在中断点得位置代号与页所在位置相同时不会显示位置代号,否则会显示位置代号(如下图所示)。 虽然显示得中断点名称不一样,但就是两个中断点事实上就是配对得,这就破坏了原理图得美观与统一,给阅读与识别带...
