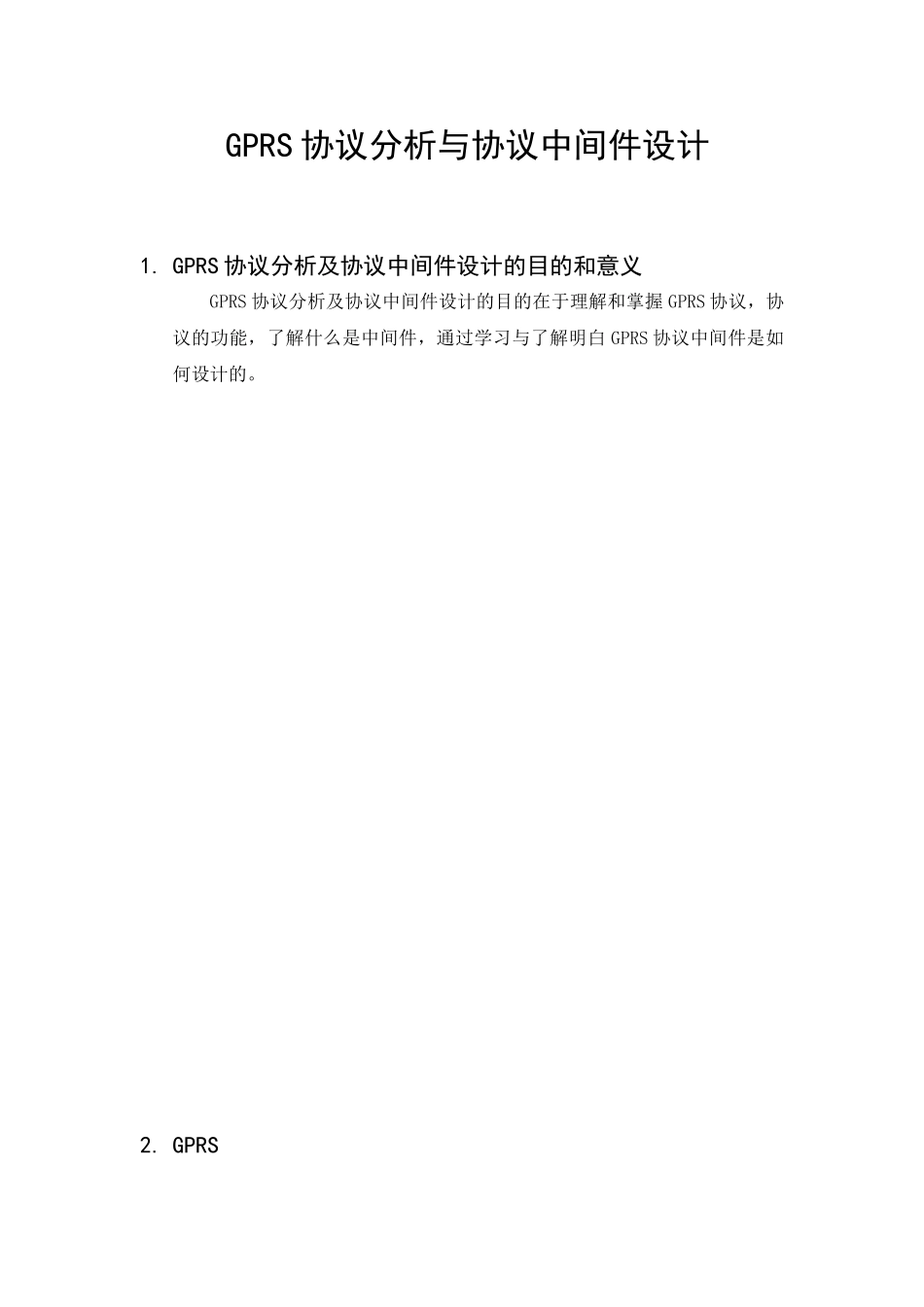

GPRS协议分析与协议中间件设计

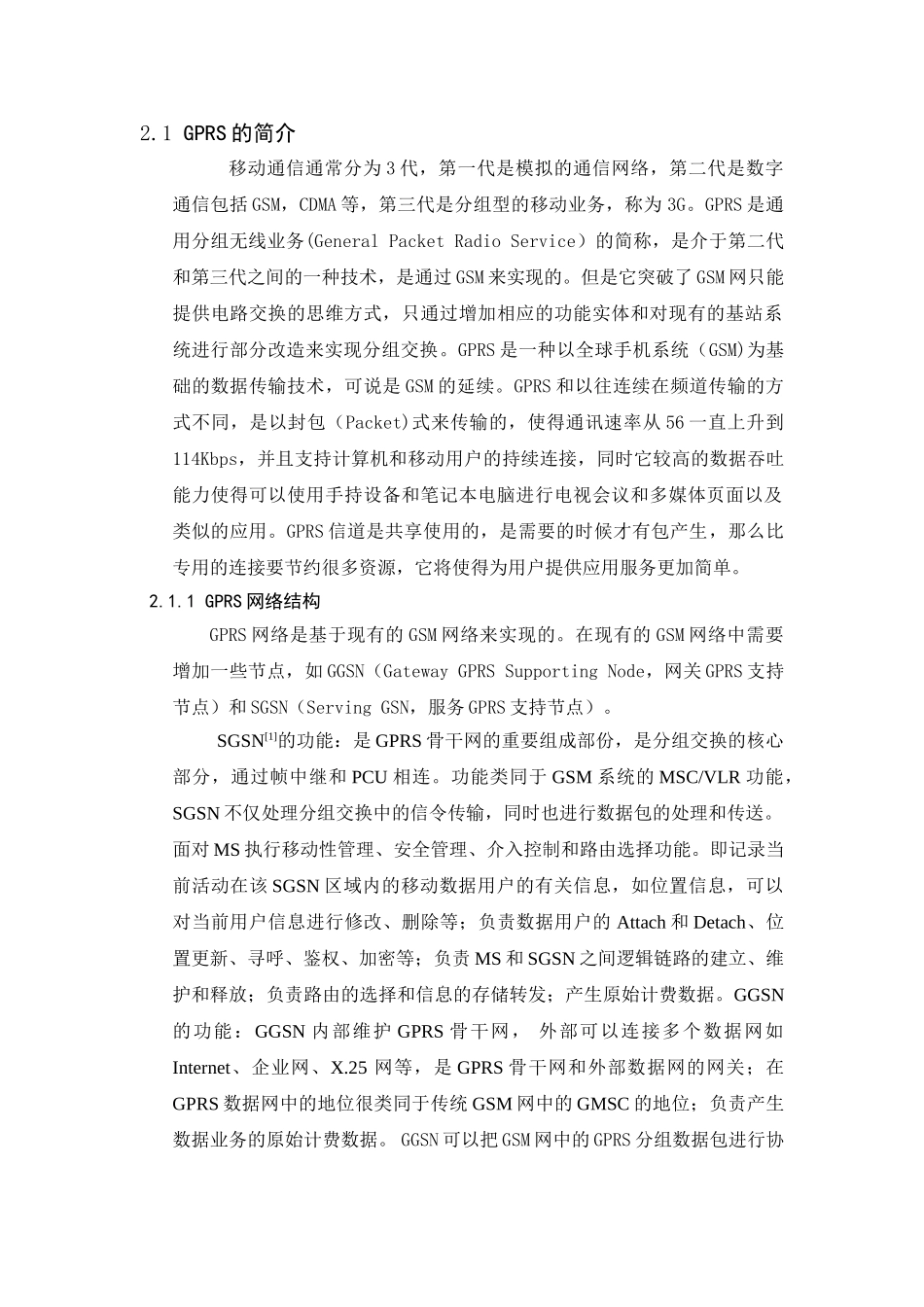

GPRS 协议分析与协议中间件设计1. GPRS 协议分析及协议中间件设计的目的和意义GPRS 协议分析及协议中间件设计的目的在于理解和掌握 GPRS 协议，协议的功能，了解什么是中间件，通过学习与了解明白 GPRS 协议中间件是如何设计的。2. GPRS2.1 GPRS 的简介移动通信通常分为 3 代，第一代是模拟的通信网络，第二代是数字通信包括 GSM，CDMA 等，第三代是分组型的移动业务，称为 3G。GPRS 是通用分组无线业务(General Packet Radio Service）的简称，是介于第二代和第三代之间的一种技术，是通过 GSM 来实现的。但是它突破了 GSM 网只能提供电路交换的思维方式，只通过增加相应的功能实体和对现有的基站系统进行部分改造来实现分组交换。GPRS 是一种以全球手机系统（GSM)为基础的数据传输技术，可说是 GSM 的延续。GPRS 和以往连续在频道传输的方式不同，是以封包（Packet)式来传输的，使得通讯速率从 56 一直上升到114Kbps，并且支持计算机和移动用户的持续连接，同时它较高的数据吞吐能力使得可以使用手持设备和笔记本电脑进行电视会议和多媒体页面以及类似的应用。GPRS 信道是共享使用的，是需要的时候才有包产生，那么比专用的连接要节约很多资源，它将使得为用户提供应用服务更加简单。2.1.1 GPRS 网络结构GPRS 网络是基于现有的 GSM 网络来实现的。在现有的 GSM 网络中需要增加一些节点，如 GGSN（Gateway GPRS Supporting Node，网关 GPRS 支持节点）和 SGSN（Serving GSN，服务 GPRS 支持节点）。 SGSN[1]的功能：是 GPRS 骨干网的重要组成部份，是分组交换的核心部分，通过帧中继和 PCU 相连。功能类同于 GSM 系统的 MSC/VLR 功能，SGSN 不仅处理分组交换中的信令传输，同时也进行数据包的处理和传送。面对 MS 执行移动性管理、安全管理、介入控制和路由选择功能。即记录当前活动在该 SGSN 区域内的移动数据用户的有关信息，如位置信息，可以对当前用户信息进行修改、删除等；负责数据用户的 Attach 和 Detach、位置更新、寻呼、鉴权、加密等；负责 MS 和 SGSN 之间逻辑链路的建立、维护和释放；负责路由的选择和信息的存储转发；产生原始计费数据。GGSN的功能：GGSN 内部维护 GPRS 骨干网， 外部可以连接多个数据网如Internet、企业网、X.25 网等，是 GPRS 骨干网和外部数据网的网关；在GPRS 数据网中的地位很类同于传统 GSM 网中的 GMSC 的地位；负责产生...
