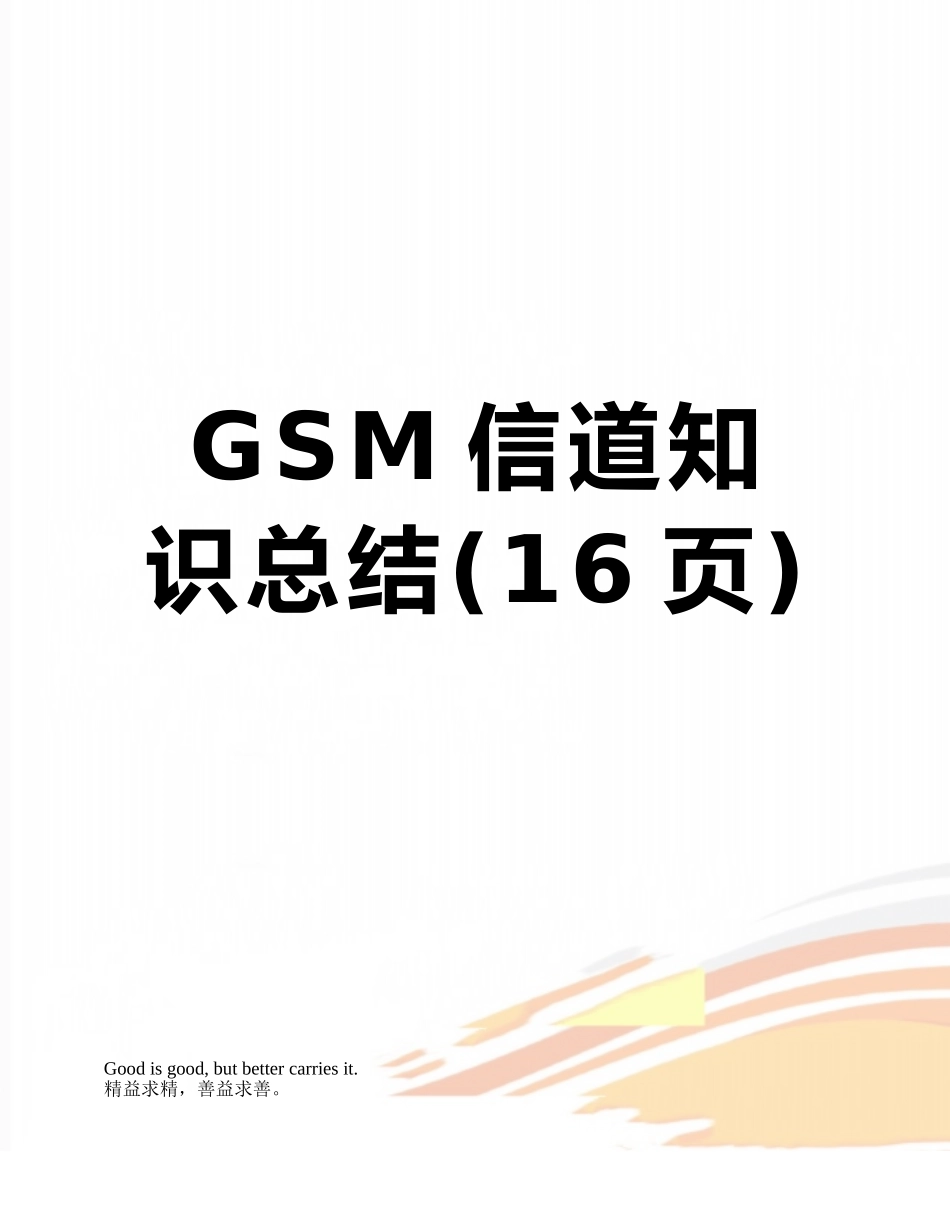

GSM信道知识总结

GSM信道知识总结_第1页
1/18
GSM信道知识总结_第2页
2/18
GSM信道知识总结_第3页
3/18

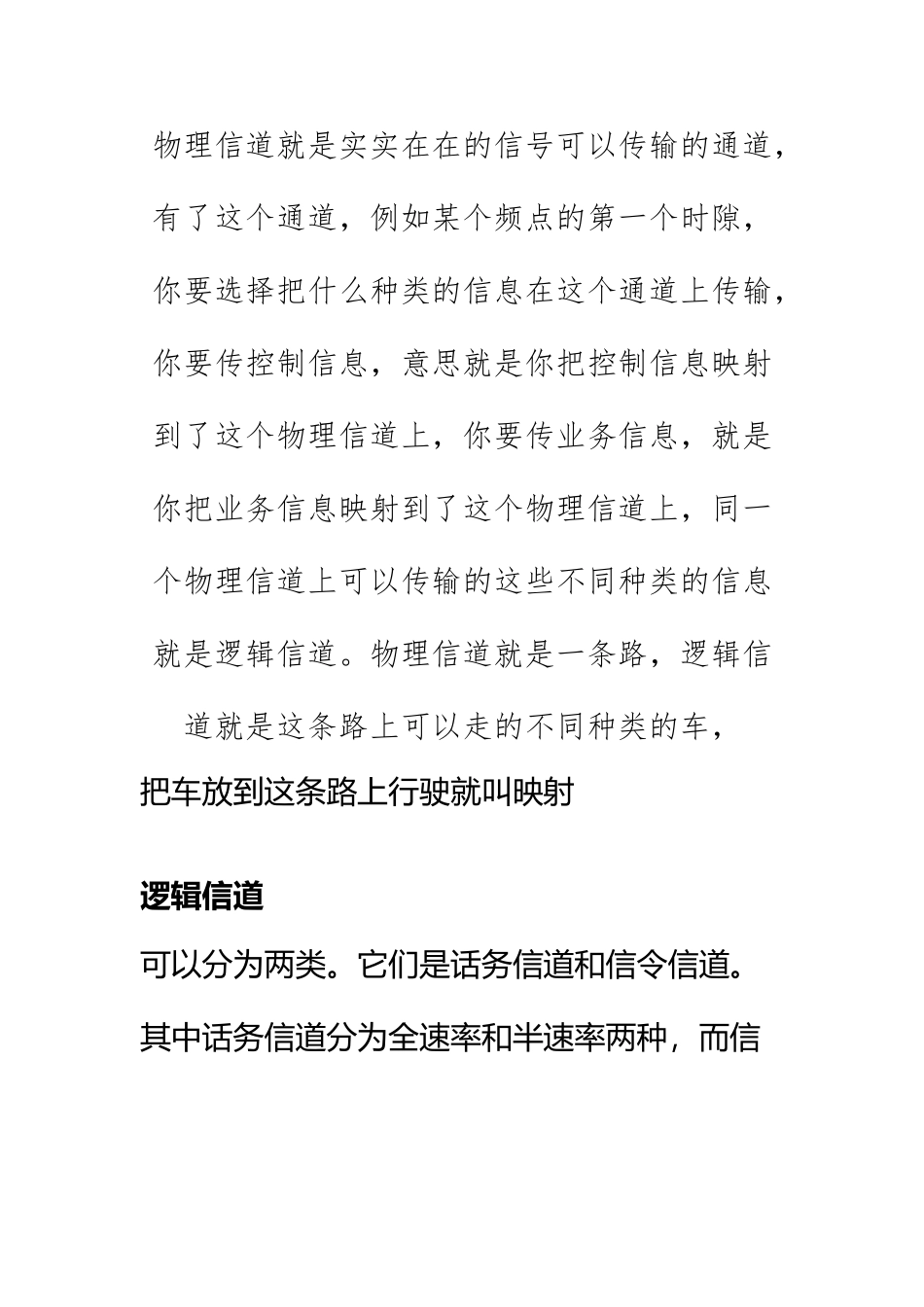

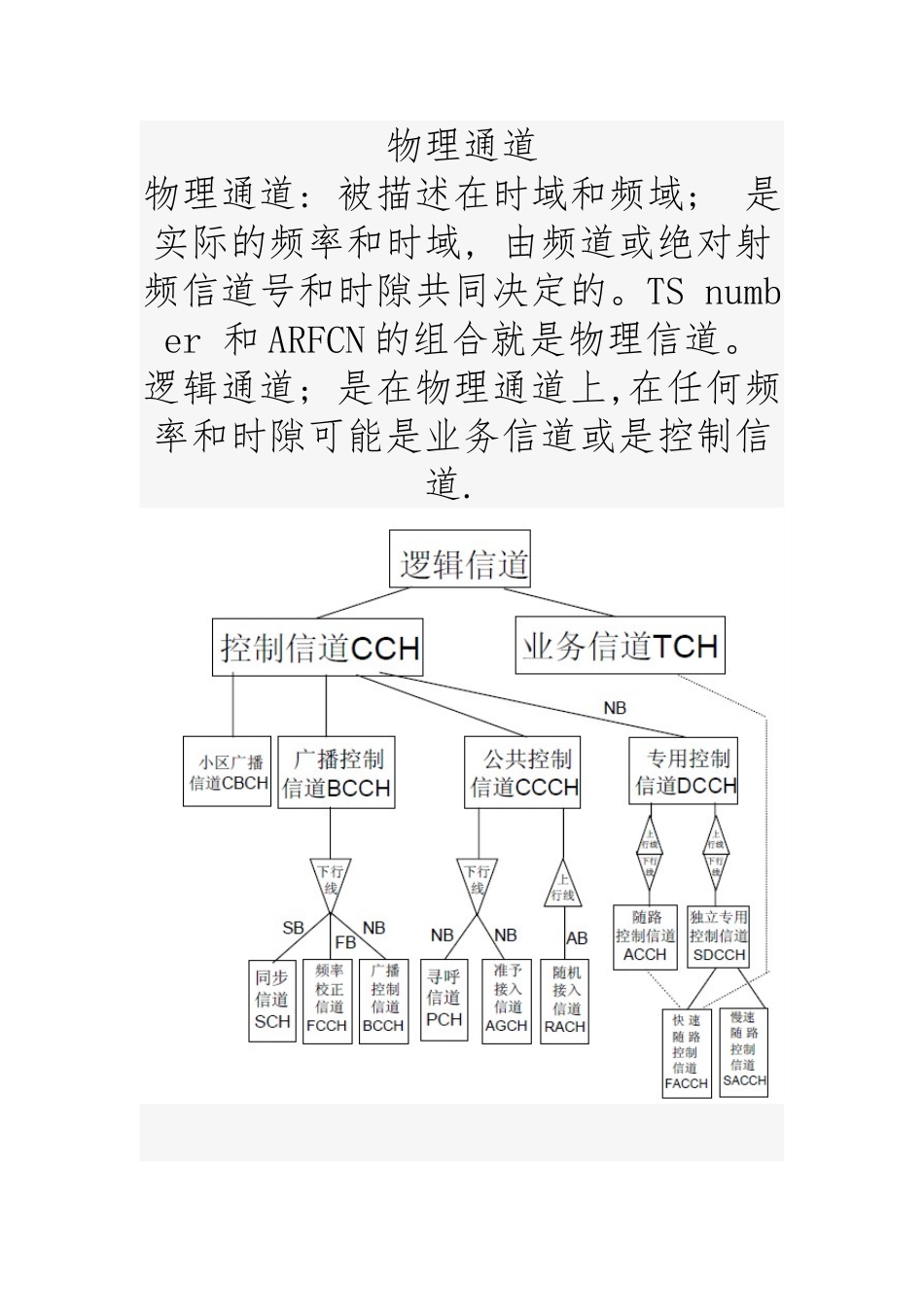

GSM 信道知识总结(16 页)Good is good, but better carries it.精益求精,善益求善。物理通道物理通道: 被描述在时域和频域; 是实际的频率和时域, 由频道或绝对射频信道号和时隙共同决定的。TS number 和 ARFCN 的组合就是物理信道。逻辑通道; 是在物理通道上,在任何频率和时隙可能是业务信道或是控制信道. 物理信道就是实实在在的信号可以传输的通道,有了这个通道,例如某个频点的第一个时隙,你要选择把什么种类的信息在这个通道上传输,你要传控制信息,意思就是你把控制信息映射到了这个物理信道上,你要传业务信息,就是你把业务信息映射到了这个物理信道上,同一个物理信道上可以传输的这些不同种类的信息就是逻辑信道。物理信道就是一条路,逻辑信道就是这条路上可以走的不同种类的车,把车放到这条路上行驶就叫映射逻辑信道可以分为两类。它们是话务信道和信令信道。其中话务信道分为全速率和半速率两种,而信令信道分为广播信道,公共控制信道,专用控制信道。1.话务信道主要用来传送话音信息和数据信息。1、话音业务信道TCH/FS:全速率语音信道 13Kbit/sTCH/HS: 半速率语音信道 6.5Kbit/s2、数据业务信道TCH/F9.6: 9.6kbit/s 全速率数据信道TCH/F4.8: 4.8kbit/s 全速率数据信道TCH/H4.8: 4.8kbit/s 半速率数据信道TCH/H2.4: <=2.4kbit/s 半速率数据信道TCH/F2.4: <=2.4kbit/s 全速率数据信道控制信道:控制信道用于携载信令或同步数据,可分为广播信道、公共控制信道和专用控制信道 。广播信道( BCH ):包括 BCCH 、 FCCH 和SCH 信道,它们携带的信息目标是小区内所有的手机,所以它们是单向的下行信道。公 共 控 制 信 道 ( CCCH ) : 包 括RACH、PCH、AGCH 和 CBCH,前一个是单向上行信道,后者是单向下行信道。专用控制信道(DCCH):包括SDCCH、SACCH、FACCH1、广播信道:广播信道仅用在下行链路上,由 BTS 至 MS。它们用在每个小区的 TS0 上作为标频,在一些特别的情况下,也可用在 TS2,4 或 6 上,这些信道包括 BCCH、FCCH 和 SCH。为了通信,MS 需要于 BTS 保持同步,而同步的完成就要依赖 FCCH 和 SCH 逻辑信道,它们全部为下行信道,为点对多点的传播方式。频率校正信道(FCCH):FCCH 信道携带用于校正 MS 频率的消息,它的作用是使 MS 可以定位并解调出同一小区的其它信息。同步信道(SCH):在 FCCH 解码后,MS 接着要解出 SCH 信道...
